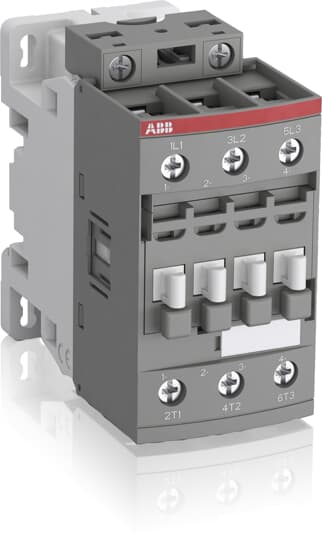

ABB Stotz S&J Schütz 100-250VAC/DC AF26-30-00-13
ggf. Abbildung ähnlich
62,03 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000886319
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
1SBL237001R1300
EAN:
3471523110939
Hersteller Programm:
AF26
Versandart:
Paket
Hersteller Typ
AF26-30-00-13
Produktinformationen "ABB Stotz S&J Schütz 100-250VAC/DC AF26-30-00-13"
Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Eigenschaften "ABB Stotz S&J Schütz 100-250VAC/DC AF26-30-00-13"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 7,457 kW, 7,45699999 kW, 11,1855 kW, 11,18549999 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 26 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 100 V, 100..250 V |
| Betriebsspannung bei AC 50 Hz: | 690 V |
| Betriebsspannung bei AC 60 Hz: | 690 V |
| Breite: | 45 mm |
| EAN: | 3471523110939 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 1SBL237001R1300 |
| Herstellerprogramm: | AF26 |
| Höhe: | 86 mm |
| Markenname: | ABB Stotz S&J |
| Spannungsart zur Betätigung: | AC/DC |
| Tiefe: | 86 mm |
| Typ: | AF26-30-00-13 |
| Ursprungsland: | FR |
| Zolltarifnummer: | 85365080 |
