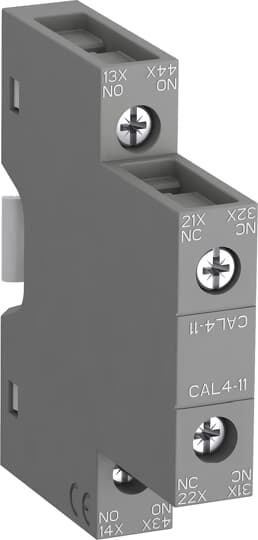

ABB Stotz S&J Hilfsschalterblock CAL4-11
ggf. Abbildung ähnlich
10,22 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000886383
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
1SBN010120R1011
EAN:
3471523130043
Hersteller Programm:
Accessories for Block Contactors
Versandart:
Paket
Hersteller Typ
CAL4-11
Produktinformationen "ABB Stotz S&J Hilfsschalterblock CAL4-11"
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.
Typen von Hilfskontaktblöcken für frontseitige Montage:
CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:
CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Typen von Hilfskontaktblöcken für frontseitige Montage:
CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:
CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Eigenschaften "ABB Stotz S&J Hilfsschalterblock CAL4-11"
| Anzahl der Kontakte als Schließer: | 1 |
|---|---|
| Anzahl der Kontakte als Öffner: | 1 |
| Ausführung: | aufsteckbar |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V: | 4 A |
| EAN: | 3471523130043 |
| Fassung: | ohne |
| Herstellerartikelnummer: | 1SBN010120R1011 |
| Herstellerprogramm: | Accessories for Block Contactors |
| Markenname: | ABB Stotz S&J |
| Montageart: | Seitenanbau |
| Typ: | CAL4-11 |
| Ursprungsland: | CZ |
| Zolltarifnummer: | 85369010 |
