ABB Stotz S&J Schütz 100-250VAC/DC AF16-30-10-13
ggf. Abbildung ähnlich
47,87 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000886313
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
1SBL177001R1310
EAN:
3471523110632
Hersteller Programm:
AF16
Versandart:
Paket
Hersteller Typ
AF16-30-10-13
Produktinformationen "ABB Stotz S&J Schütz 100-250VAC/DC AF16-30-10-13"
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Eigenschaften "ABB Stotz S&J Schütz 100-250VAC/DC AF16-30-10-13"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 7,457 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 7,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 18 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 100 V, 100..250 V |
| Betriebsspannung bei AC 50 Hz: | 690 V |
| Betriebsspannung bei AC 60 Hz: | 690 V |
| Breite: | 45 mm |
| EAN: | 3471523110632 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 1SBL177001R1310 |
| Herstellerprogramm: | AF16 |
| Höhe: | 86 mm |
| Markenname: | ABB Stotz S&J |
| Spannungsart zur Betätigung: | AC/DC |
| Tiefe: | 77 mm |
| Typ: | AF16-30-10-13 |
| Ursprungsland: | FR |
| Zolltarifnummer: | 85365080 |
Zubehör
ABB Stotz S&J Hilfsschalterblock CA4-22E
13,55 €*
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage: CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage: CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Nur 6 auf Lager!
ABB Stotz S&J Hilfsschalterblock CA4-22M
13,55 €*
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage: CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage: CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.

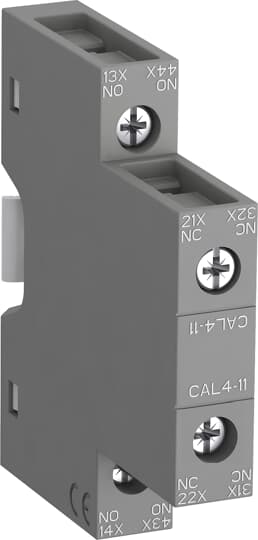

ABB Stotz S&J Hilfsschalterblock CAL4-11
10,22 €*
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage: CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage: CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
ABB Stotz S&J Hilfsschalterblock CA4-01
3,41 €*
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage: CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage: CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
ABB Stotz S&J Hilfsschalterblock CA4-10
3,41 €*
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.Typen von Hilfskontaktblöcken für frontseitige Montage: CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).Typen von Hilfskontaktblöcken für seitliche Montage: CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.Zum Anbau auf der rechten bzw. linken Seite des Schützes.Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Verwandte Artikel

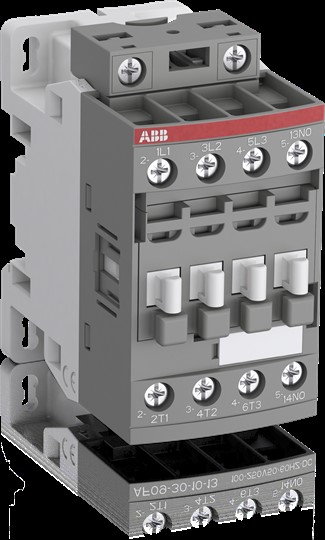

ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13
