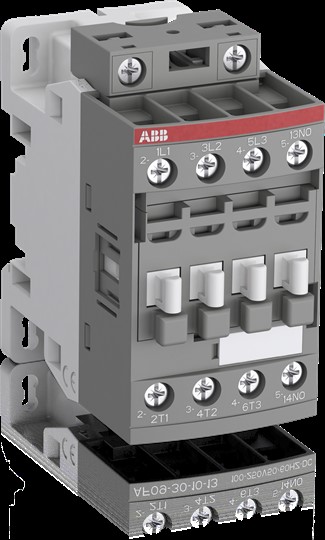

ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13
ggf. Abbildung ähnlich
28,26 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000886301
Hersteller:
ABB Stotz S&J
Hersteller-Nr.:
1SBL137001R1310
EAN:
3471523110038
Hersteller Programm:
AF09
Versandart:
Paket
Hersteller Typ
AF09-30-10-13
Produktinformationen "ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13"
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Eigenschaften "ABB Stotz S&J Schütz 100-250VAC/DC AF09-30-10-13"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 1,4914 kW, 3,7285 kW, 3,72849999 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 9 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 100 V, 100..250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 100 V, 100..250 V |
| Betriebsspannung bei AC 50 Hz: | 690 V |
| Betriebsspannung bei AC 60 Hz: | 690 V |
| Breite: | 45 mm |
| EAN: | 3471523110038 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 1SBL137001R1310 |
| Herstellerprogramm: | AF09 |
| Höhe: | 86 mm |
| Markenname: | ABB Stotz S&J |
| Spannungsart zur Betätigung: | AC/DC |
| Tiefe: | 77 mm |
| Typ: | AF09-30-10-13 |
| Ursprungsland: | FR |
| Zolltarifnummer: | 85365080 |
