WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-103
> 500 lagernd
ggf. Abbildung ähnlich
3,63 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000555882
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
770-103
EAN:
4044918252096
Hersteller Programm:
Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Versandart:
Paket
Hersteller Typ
770-103

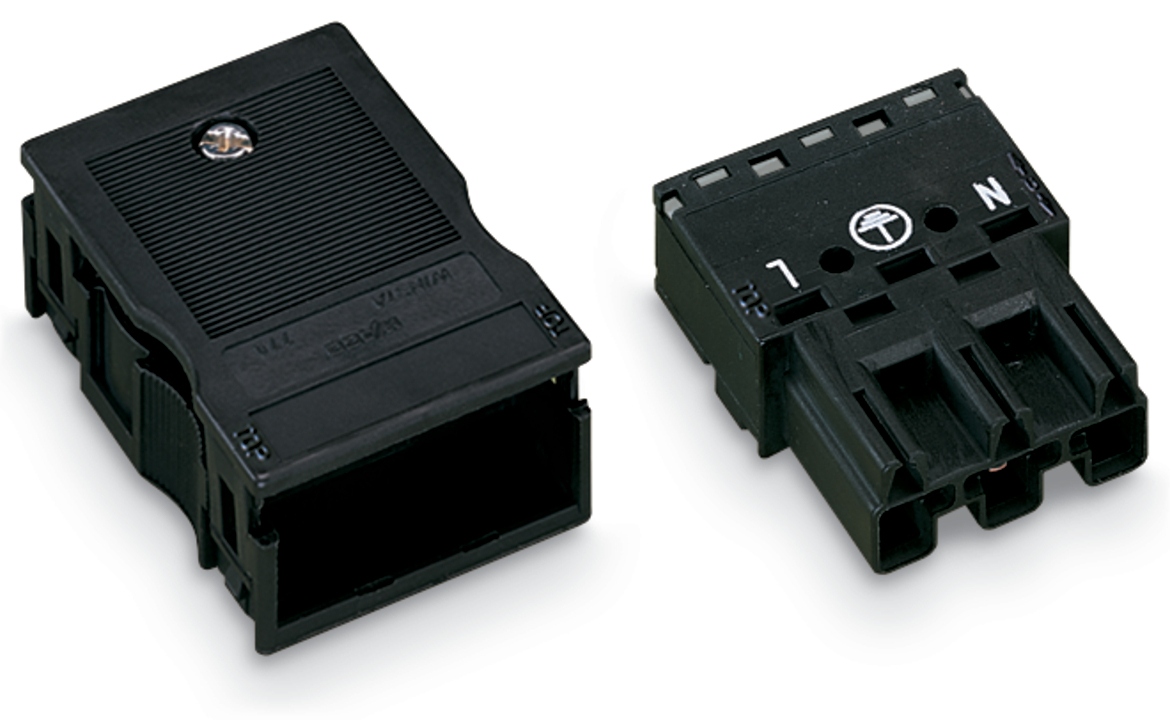

Produktinformationen "WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-103"
Buchse
mit Zugentlastungsgehäuse
3-polig
Kod. A
4,00 mm²
schwarz
Für Leistung- und Signalübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher durchführen können. Die Abmantellänge liegt bei 55 mm.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
mit Zugentlastungsgehäuse
3-polig
Kod. A
4,00 mm²
schwarz
Federleiste/Buchse WINSTA® MIDI mit Zugentlastung
Für Leistung- und Signalübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen fehlerfrei montieren. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher durchführen können. Die Abmantellänge liegt bei 55 mm.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Zugentlastungsgehäuse senken den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
passgenaue Abmessungen.
sichere und schnelle Montage.
Eigenschaften "WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-103"
| Anschlussart: | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig): | 0,5..4 mm² |
| Anschlussquerschnitt (feindrähtig): | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol: | 2 |
| Art der Verriegelung: | separat |
| Ausführung: | Buchse |
| Bemessungsspannung: | 250 V |
| Bemessungsstoßspannung: | 4 kV |
| Bemessungsstrom: | 25 A |
| Brandlast: | 0,115 kWh |

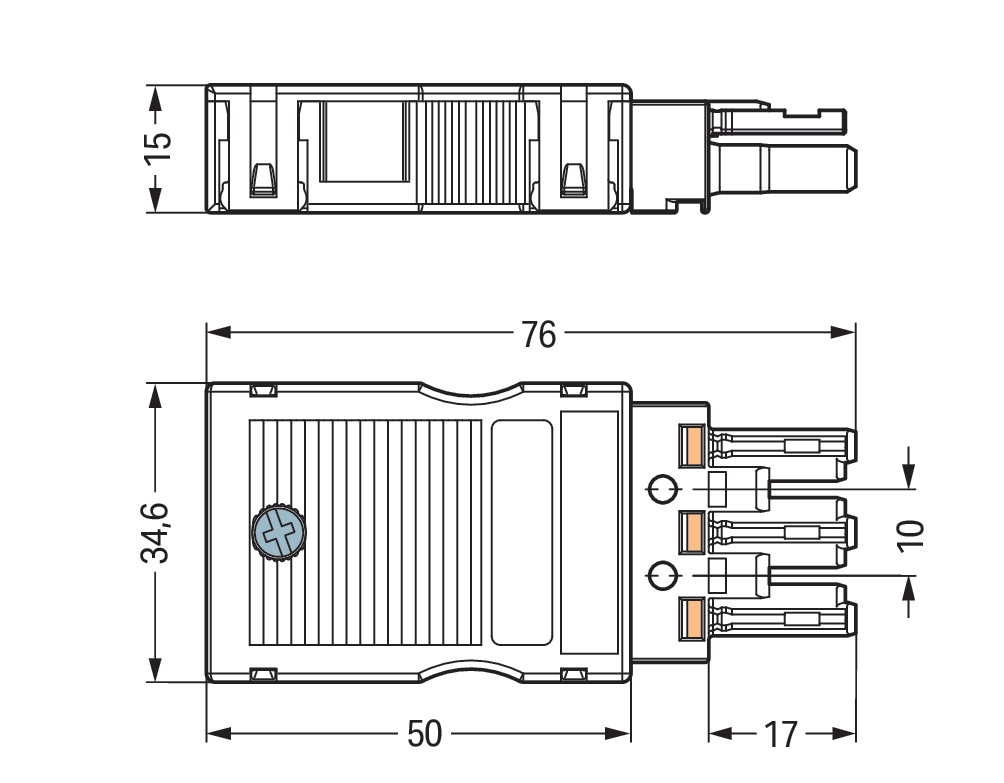

| Breite: | 34,6 mm |
| Durchgangswiderstand: | 1 mOhm |
| EAN: | 4044918252096 |
| Farbe der Codierung/Kontakteinsatz: | schwarz |
| Halogenfrei: | nein |
| Herstellerartikelnummer: | 770-103 |
| Herstellerprogramm: | Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770, Installations-Steckverbinder WINSTA;Produktgruppe 20;Serie 770, Installations-Steckverbinder WINSTA;Serie 770 |
| Höhe: | 15 mm |
| Kabeldurchmesser: | 8..11,5 mm |
| Kontaktmaterial: | CuSn, sonstige |
| Länge: | 76 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Max. Dauertemperaturbeständigkeit Kontaktteil: | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung: | 105 °C |
| Mechanische Codierung: | ja |
| Mit Zugentlastung: | ja |
| Oberflächenbehandlung Kontakte: | verzinnt |
| Pol-Kennzeichnung: | L, N, PE |
| Polzahl: | 3 |
| Schutzart (IP): | IP20, sonstige |
| Ursprungsland: | DE |
| Verschmutzungsgrad: | 3 |
| Werkstoff des Gehäuses: | Polyamid (PA) |
| Zolltarifnummer: | 85366990 |
Zubehör
WAGO GmbH & Co. KG Verriegelungsklinke m.Handbetätigung sw 770-101
0,20 €*
Verriegelungsklinke für fliegende Verbindungen für Handbetätigung schwarzVerriegelung WINSTA® MIDIDie Verriegelung der Produktfamilie WINSTA® MIDI gewährt Ihnen die größtmögliche Flexibilität bei der Elektroinstallation. Setzen Sie auch beim Zubehör für Ihre Elektroinstallation auf das Niveau der WINSTA®-Komponenten von WAGO. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände. vorgefertigte Varianten. komfortable Installation und Inbetriebnahme.
Zubehör
WAGO GmbH & Co. KG Verriegelungsklinke m.Handbetätigung sw 770-101
0,20 €*
Verriegelungsklinke für fliegende Verbindungen für Handbetätigung schwarzVerriegelung WINSTA® MIDIDie Verriegelung der Produktfamilie WINSTA® MIDI gewährt Ihnen die größtmögliche Flexibilität bei der Elektroinstallation. Setzen Sie auch beim Zubehör für Ihre Elektroinstallation auf das Niveau der WINSTA®-Komponenten von WAGO. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände. vorgefertigte Varianten. komfortable Installation und Inbetriebnahme.
Kunden kauften auch
> 500 lagernd
WAGO GmbH & Co. KG Stecker 2x0,5-4mmq schwarz 770-113
3,35 €*
Stecker mit Zugentlastungsgehäuse 3-polig Kod. A 4,00 mm² schwarzStiftleiste WINSTA® MIDI mit FehlsteckschutzDie Stiftleiste WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Vollkommene Flexibilität bei der Elektroinstallation bietet Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen flexibel gerecht wird. Die Abmantellänge beträgt 55 mm.Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht. Fehlerfreiheit durch Fehlsteckschutz. einfache Schaltungen. zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen. einbaufertig, sofort nutzbar. sichere und schnelle Montage.

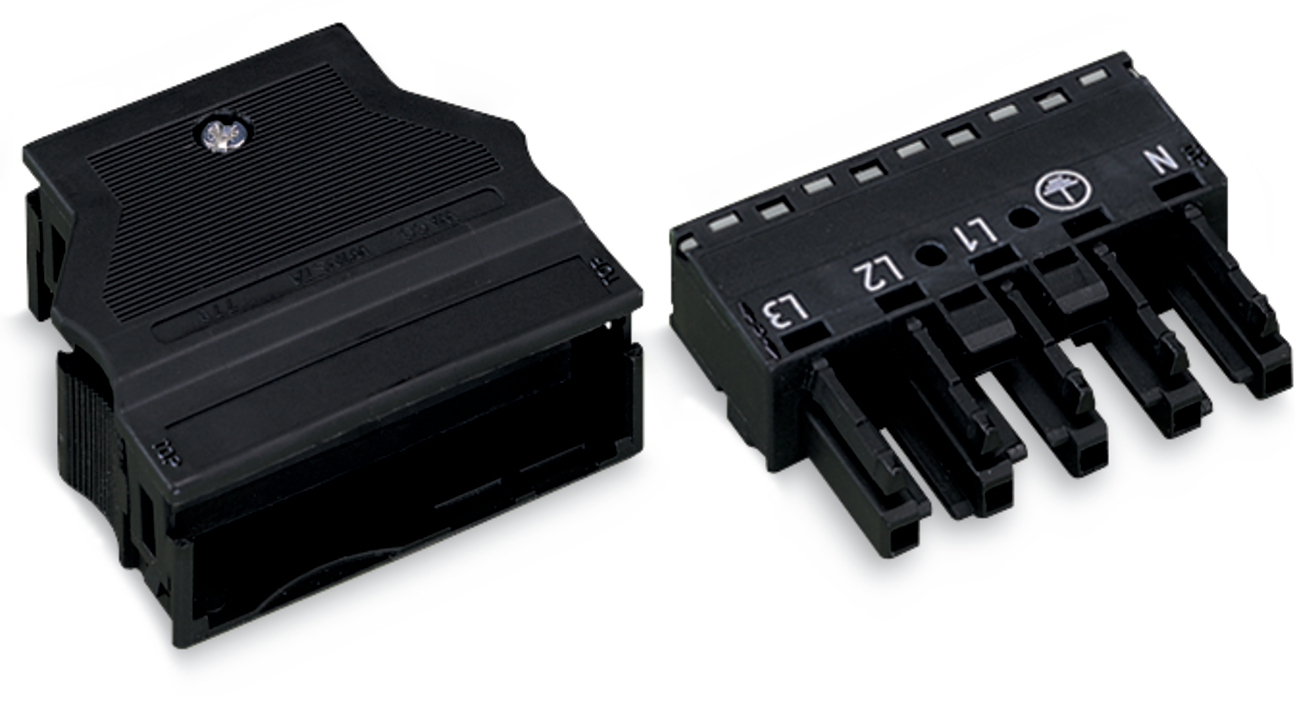

WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-105
5,40 €*
Buchse mit Zugentlastungsgehäuse 5-polig Kod. A 4,00 mm² schwarzFederleiste/Buchse WINSTA® MIDI Kodierung AFür Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Die Abmantellänge beträgt 55 mm.Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz. einfache Schaltungen. für jede Anwendung geeignet. kundenspezifische Lösungen. komfortable Installation und Inbetriebnahme.

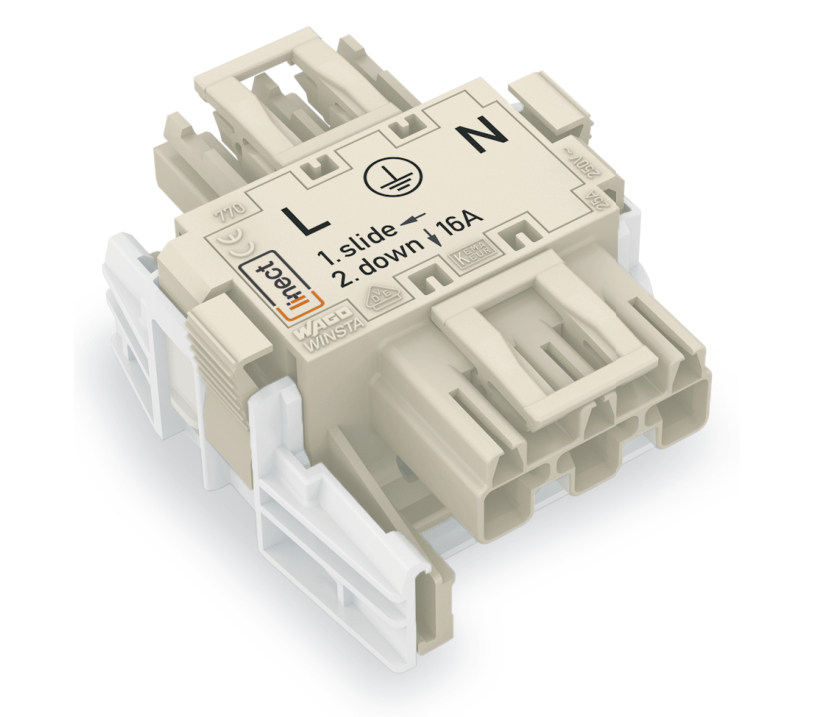

WAGO GmbH & Co. KG Linect-T-Steckverbinder Buchse-Stecker 3-p. 770-6223
