WAGO GmbH & Co. KG Linect-T-Steckverbinder Buchse-Stecker 3-p. 770-6223
ggf. Abbildung ähnlich
5,23 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2002803673
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
770-6223
EAN:
4050821000389
Hersteller Programm:
Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Versandart:
Paket
Hersteller Typ
770-6223
Produktinformationen "WAGO GmbH & Co. KG Linect-T-Steckverbinder Buchse-Stecker 3-p. 770-6223"

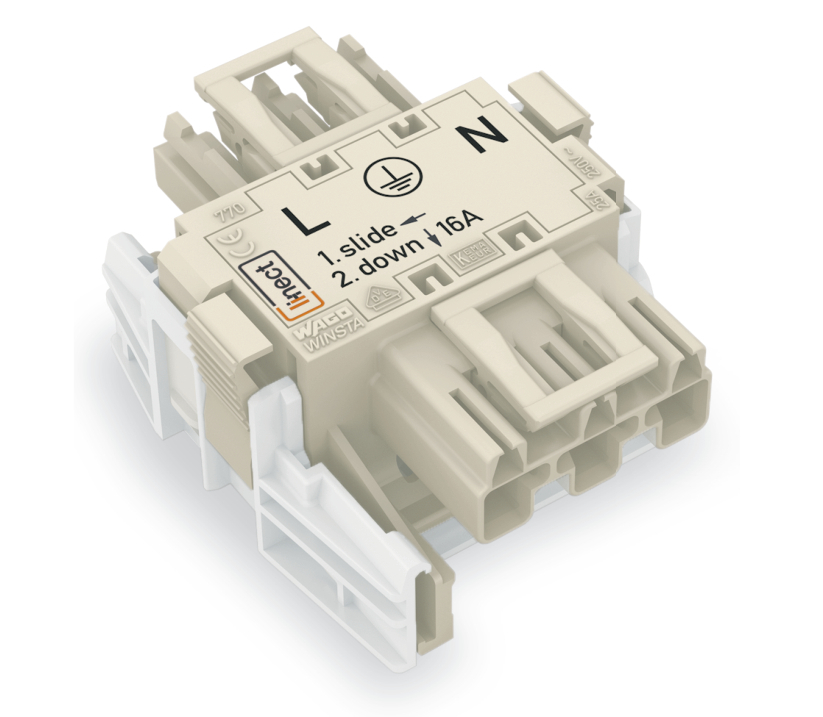

Linect®-T-Steckverbinder
3-polig
Kod. A
1 Eingang
2 Ausgänge
weiß
Durch den Verteiler aus der Produktfamilie WINSTA® MIDI mit Schutzart IP20 gelingt die reibungslose Elektroinstallation. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die herstellerunabhängige Linect®-Schnittstelle hat sich zu einem Standard für den technischen Anschluss von Leuchten entwickelt. Die Montage mittels Steckverbindersystems kann somit schnell und einfach erfolgen. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher durchführen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
3-polig
Kod. A
1 Eingang
2 Ausgänge
weiß
Verteiler WINSTA® MIDI Kodierung A
Durch den Verteiler aus der Produktfamilie WINSTA® MIDI mit Schutzart IP20 gelingt die reibungslose Elektroinstallation. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die herstellerunabhängige Linect®-Schnittstelle hat sich zu einem Standard für den technischen Anschluss von Leuchten entwickelt. Die Montage mittels Steckverbindersystems kann somit schnell und einfach erfolgen. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher durchführen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für eine große Anzahl von Verwendungszwecken.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
Eigenschaften "WAGO GmbH & Co. KG Linect-T-Steckverbinder Buchse-Stecker 3-p. 770-6223"
| Anschlussart: | Federzuganschluss |
|---|---|
| Anzahl der Anschlüsse je Pol: | 2 |
| Art der Verriegelung: | im Steckverbinder integriert |
| Ausführung: | Stecker |
| Bemessungsspannung: | 250 V |
| Bemessungsstoßspannung: | 4 kV |

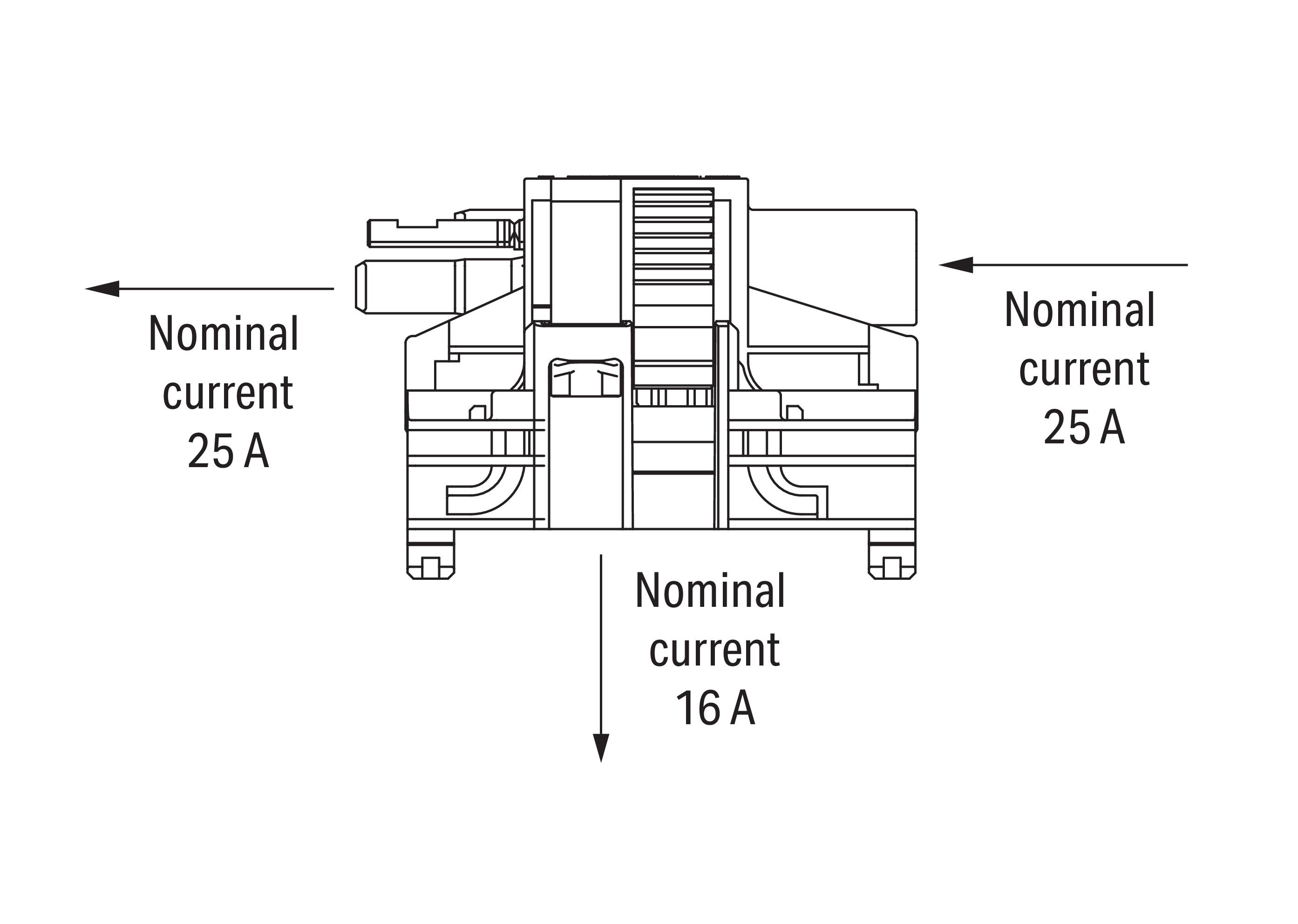

| Bemessungsstrom: | 25 A |
| Brandlast: | 0,16639 kWh |

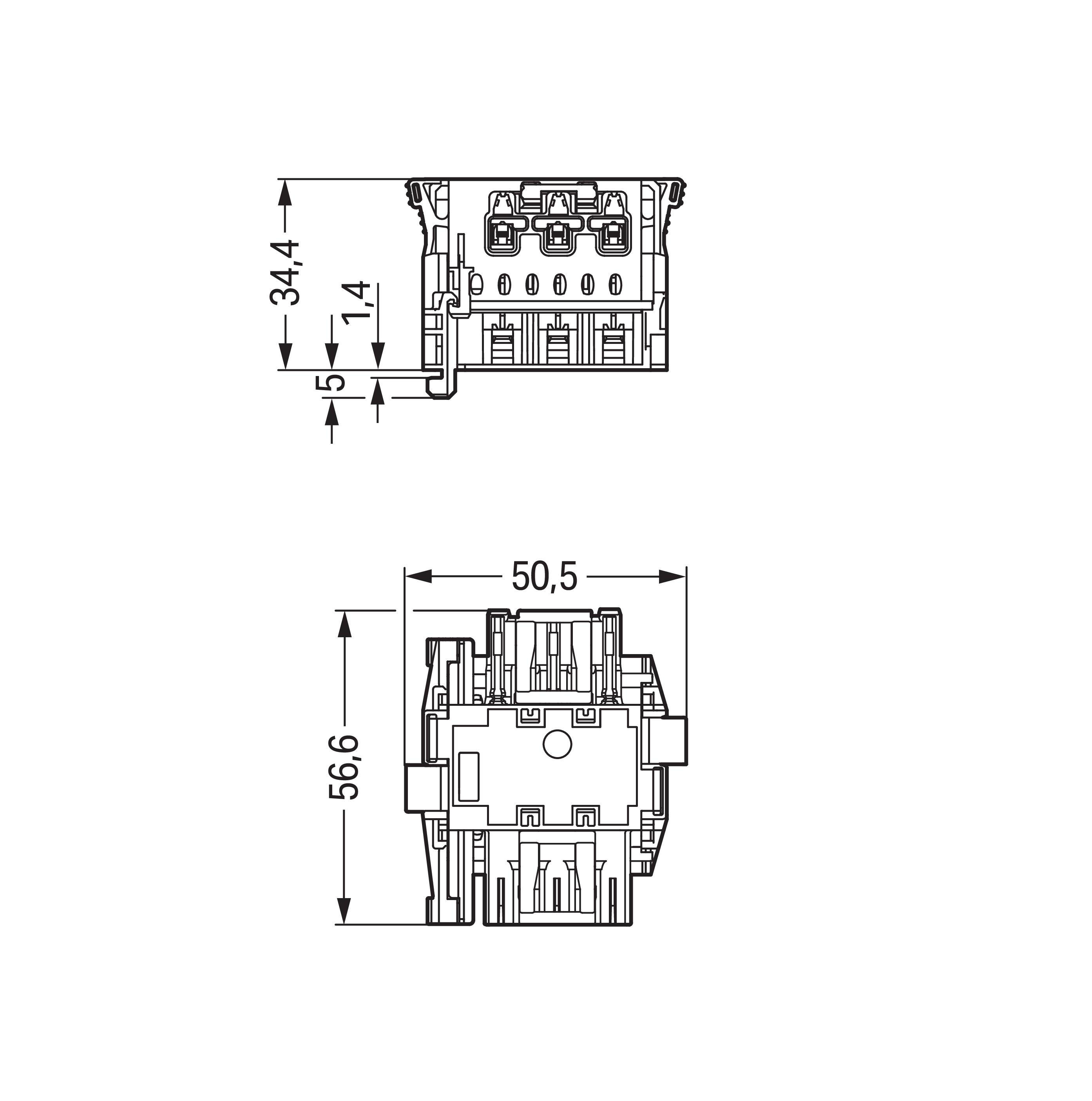

| Breite: | 50,5 mm |
| Durchgangswiderstand: | 1 mOhm |
| EAN: | 4050821000389 |
| Einbauvariante: | Einbauteil/Steckverbindung |
| Farbe der Codierung/Kontakteinsatz: | weiß |
| Farbe des separaten Adapterstücks: | ohne Adapterstück |
| Gehäusefarbe: | weiß |
| Gewindeanschlussmaß: | kein Gewindeanschluss |
| Halogenfrei: | ja |
| Herstellerartikelnummer: | 770-6223 |
| Herstellerprogramm: | Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770, Installations-Steckverbinder WINSTA;Produktgruppe 20;Serie 770, Installations-Steckverbinder WINSTA;Serie 770 |
| Höhe: | 39,4 mm, 39,39999999 mm |
| Kontaktmaterial: | CuSn |
| Länge: | 56,6 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Max. Dauertemperaturbeständigkeit Kontaktteil: | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung: | 105 °C |
| Mechanische Codierung: | ja, nein |
| Neigungswinkel: | 0 ° |
| Oberflächenbehandlung Kontakte: | verzinnt |
| Pol-Kennzeichnung: | L, N, PE |
| Polzahl: | 3 |
| Schutzart (IP): | IP12, IP20 |
| Steckrichtung: | gerade |
| Ursprungsland: | DE |
| Verschmutzungsgrad: | 3 |
| Werkstoff des Gehäuses: | Polyamid (PA) |
| Zolltarifnummer: | 85366990 |
