WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-105
ggf. Abbildung ähnlich
5,40 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000555887
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
770-105
EAN:
4044918252157
Hersteller Programm:
Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Versandart:
Paket
Hersteller Typ
770-105

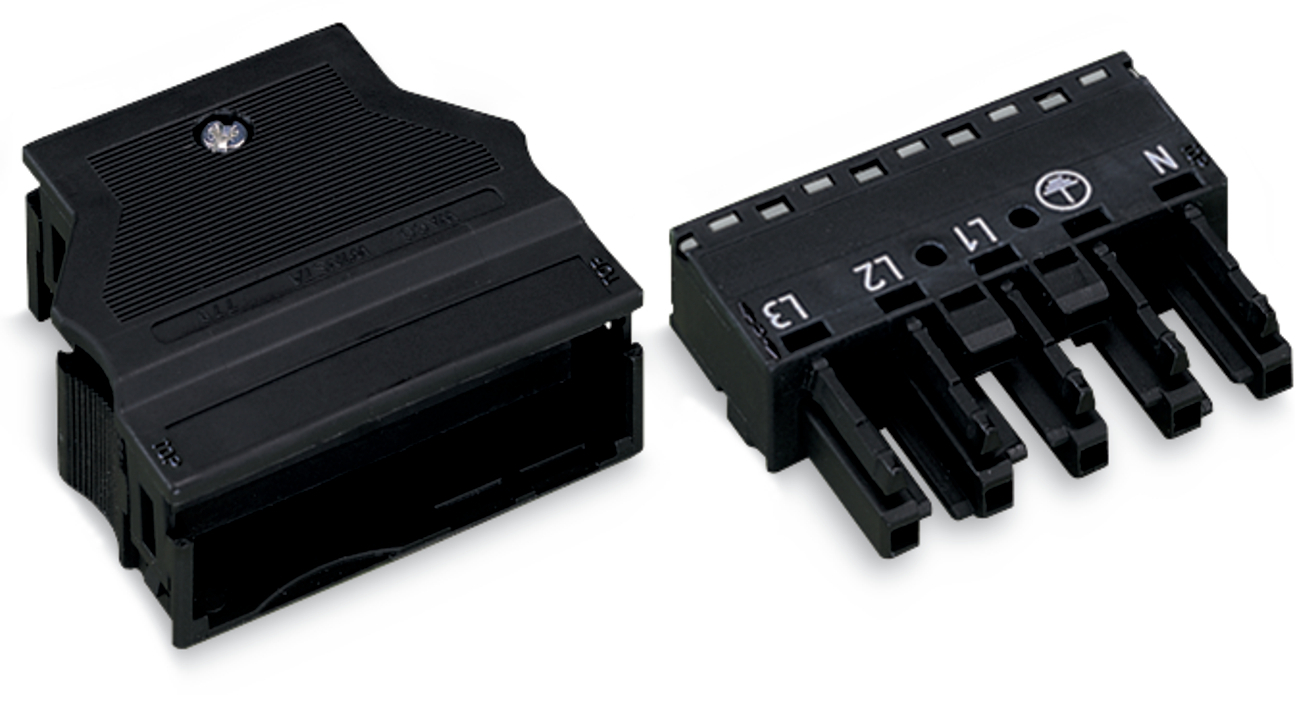

Produktinformationen "WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-105"
Buchse
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz
Für Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Die Abmantellänge beträgt 55 mm.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz
Federleiste/Buchse WINSTA® MIDI Kodierung A
Für Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Die Abmantellänge beträgt 55 mm.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
Eigenschaften "WAGO GmbH & Co. KG Buchse 2x0,5-4mmq schwarz 770-105"
| Anschlussart: | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig): | 0,5..4 mm² |
| Anschlussquerschnitt (feindrähtig): | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol: | 2 |
| Art der Verriegelung: | separat |
| Ausführung: | Buchse |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannung: | 6 kV |
| Bemessungsstrom: | 25 A |
| Brandlast: | 0,17194 kWh |

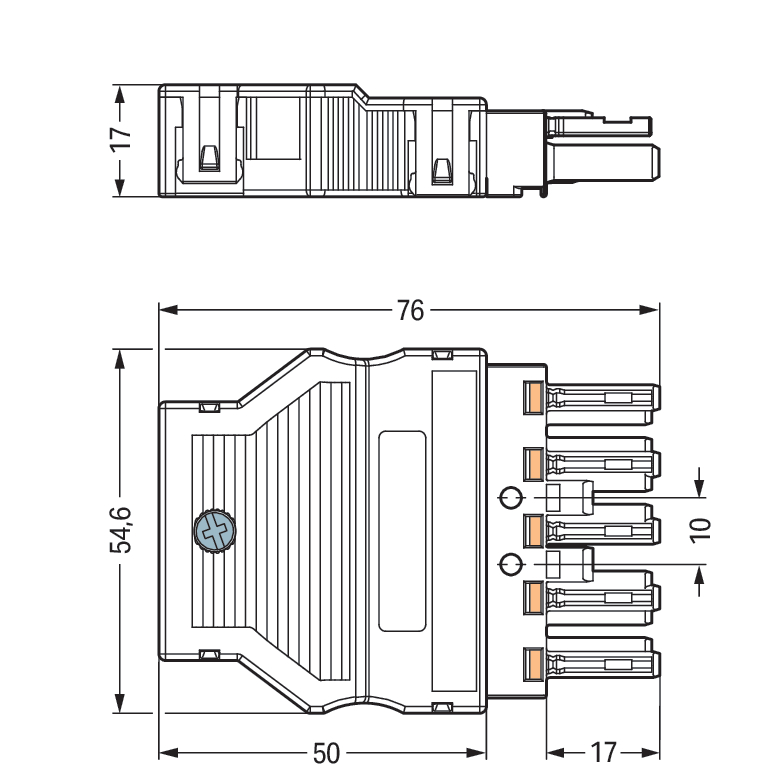

| Breite: | 54,6 mm |
| Durchgangswiderstand: | 1 mOhm |
| EAN: | 4044918252157 |
| Farbe der Codierung/Kontakteinsatz: | schwarz |
| Halogenfrei: | nein |
| Herstellerartikelnummer: | 770-105 |
| Herstellerprogramm: | Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770, Installations-Steckverbinder WINSTA;Produktgruppe 20;Serie 770, Installations-Steckverbinder WINSTA;Serie 770 |
| Höhe: | 17 mm |
| Kabeldurchmesser: | 9..13 mm |
| Kontaktmaterial: | CuSn, sonstige |
| Länge: | 76 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Max. Dauertemperaturbeständigkeit Kontaktteil: | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung: | 105 °C |
| Mechanische Codierung: | ja |
| Mit Zugentlastung: | ja |
| Oberflächenbehandlung Kontakte: | verzinnt |
| Pol-Kennzeichnung: | 3, N, PE, 2, 1 |
| Polzahl: | 5 |
| Schutzart (IP): | IP20 |
| Ursprungsland: | DE |
| Verschmutzungsgrad: | 3 |
| Werkstoff des Gehäuses: | Polyamid (PA) |
| Zolltarifnummer: | 85366990 |
