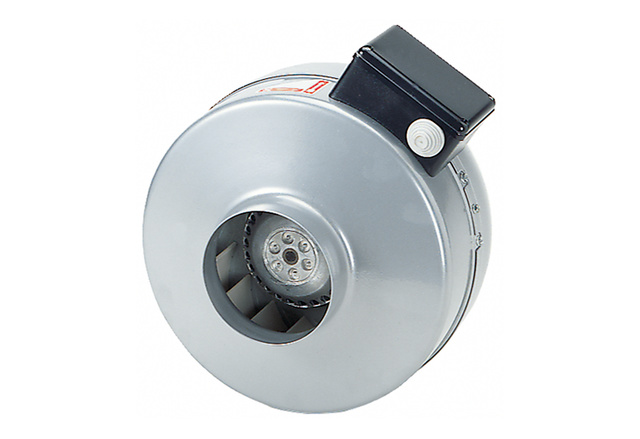

Maico Radial-Rohrventilator 27W,220m³/h,IPX4 ERR 10/1
Nur 2 auf Lager!
ggf. Abbildung ähnlich
137,61 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001702440
Hersteller:
Maico
Hersteller-Nr.:
0080.0270
EAN:
4012799802709
Versandart:
Paket
Hersteller Typ
ERR 10/1
Produktinformationen "Maico Radial-Rohrventilator 27W,220m³/h,IPX4 ERR 10/1"
Besondere Eigenschaften
- Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
- Einsetzbar für Industrie-und Wohnbauinstallationen.
- Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
- Geräuscharm und druckstark.
- Geringer Platzbedarf durch kompakte Abmessungen.
- Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
- Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Einphasen Wechselstrommotor.
- Außenläufer-Kondensatormotor.
- Betriebskondensator anschlussfertig im Klemmenkasten.
- Drehzahlsteuerbar.
- Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
- Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.
Artikel:
ERR 10/1
- Fördervolumen: 220 m3/h
- Drehzahl: 2326 1/min
- Laufradtyp: radial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- SEC average: -10 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 / 220 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 27 W
- IMax: 0,13 A
- Schutzart: IP X4
- Wärmeklasse: F
- Polumschaltbar: nein
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, pulverbeschichtet
- Material Gehäuse: Stahlblech, pulverbeschichtet
- Farbe: hellgrau
- Gewicht: 2,82 kg
- Gewicht mit Verpackung: 3,4 kg
- Nennweite: 100 mm
- Breite: 254 mm
- Höhe: 291 mm
- Tiefe: 230 mm
- Breite mit Verpackung: 310 mm
- Höhe mit Verpackung: 310 mm
- Tiefe mit Verpackung: 270 mm
- Fördermitteltemperatur bei Nennstrom: 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Gleichstrommotor: false
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1

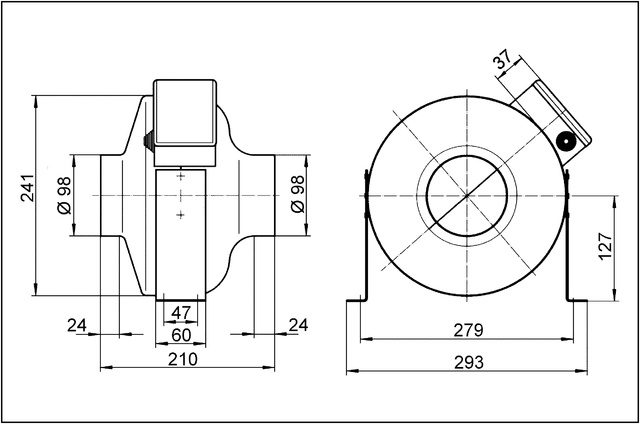

Maßzeichnung 2

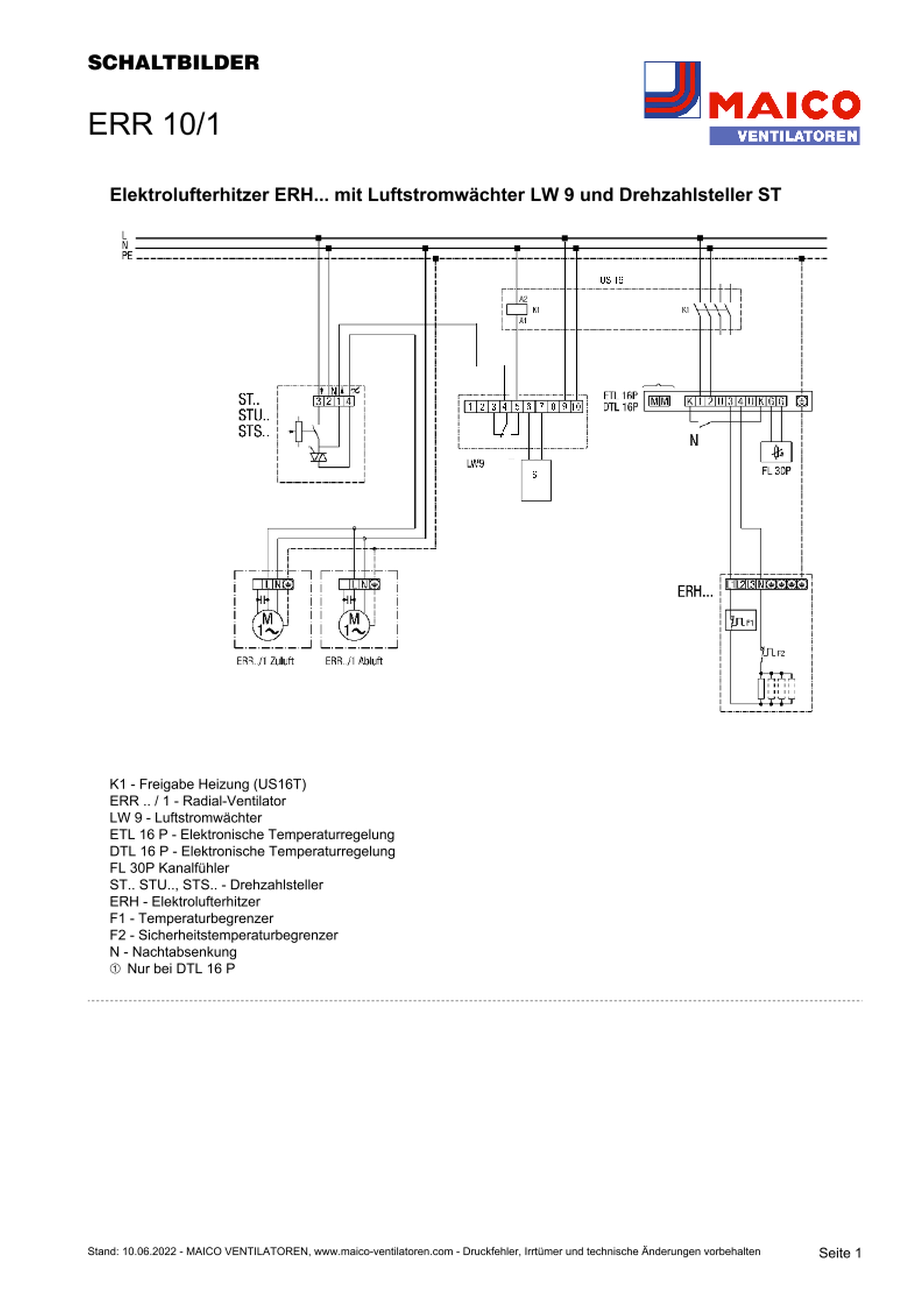

Schaltbild 3
Montageanleitung 4
Montageanleitung 5
- Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
- Einsetzbar für Industrie-und Wohnbauinstallationen.
- Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
- Geräuscharm und druckstark.
- Geringer Platzbedarf durch kompakte Abmessungen.
- Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
- Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Einphasen Wechselstrommotor.
- Außenläufer-Kondensatormotor.
- Betriebskondensator anschlussfertig im Klemmenkasten.
- Drehzahlsteuerbar.
- Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
- Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.
Artikel:
ERR 10/1
- Fördervolumen: 220 m3/h
- Drehzahl: 2326 1/min
- Laufradtyp: radial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- SEC average: -10 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 / 220 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 27 W
- IMax: 0,13 A
- Schutzart: IP X4
- Wärmeklasse: F
- Polumschaltbar: nein
- Einbaulage: senkrecht / waagerecht
- Material: Stahlblech, pulverbeschichtet
- Material Gehäuse: Stahlblech, pulverbeschichtet
- Farbe: hellgrau
- Gewicht: 2,82 kg
- Gewicht mit Verpackung: 3,4 kg
- Nennweite: 100 mm
- Breite: 254 mm
- Höhe: 291 mm
- Tiefe: 230 mm
- Breite mit Verpackung: 310 mm
- Höhe mit Verpackung: 310 mm
- Tiefe mit Verpackung: 270 mm
- Fördermitteltemperatur bei Nennstrom: 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Gleichstrommotor: false
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Maßzeichnung 2
Schaltbild 3
Montageanleitung 4
Montageanleitung 5
Eigenschaften "Maico Radial-Rohrventilator 27W,220m³/h,IPX4 ERR 10/1"
| Anschlussspannung: | 230 V |
|---|---|
| Durchmesser des Gehäuses: | 254 mm |
| EAN: | 4012799802709 |
| Gleichstrommotor: | nein |
| Herstellerartikelnummer: | 0080.0270 |
| Luftmenge unbelastet: | 220 m³/h |
| Länge: | 230 mm |
| Markenname: | Maico |
| Schutzart (IP): | IPX4 |
| Typ: | ERR 10/1 |
| Ursprungsland: | IT |
| Werkstoff des Gehäuses: | rostfreier Stahl |
| Zolltarifnummer: | 84145995 |
Zubehör
Nur 2 auf Lager!

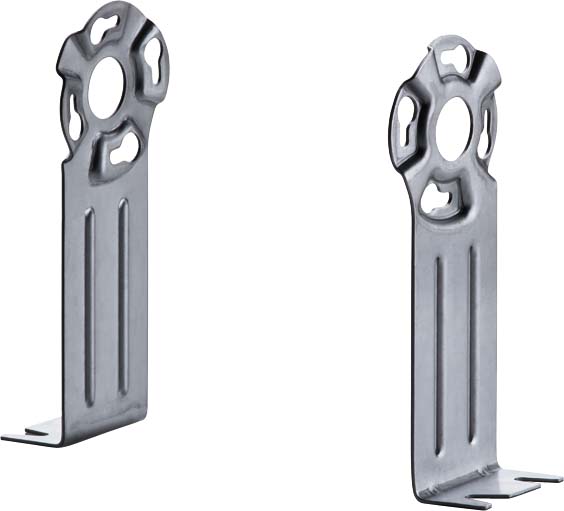

Maico Befestigungsfuß NW100/125/160mm FUR 10/12/16
28,10 €*
- Befestigungsfüße zur Montage von ERR-Ventilatoren an Wänden, Decken oder auf Konsolen.Artikel:FUR 10/12/16 - Einbauort: Wand / Decke - Material: Stahlblech, verzinkt - Gewicht: 0,21 kg - Gewicht mit Verpackung: 0,22 kg - Geeignet für Nennweite: 100 mm / 125 mm / 160 mm - Breite: 293 mm - Höhe: 65 mm - Tiefe: 50 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 35 mm - Tiefe mit Verpackung: 70 mm
Nur 7 auf Lager!
Maico Drehzahlsteller 1,5A/0,1A,IP44 ws STX 1,5
151,29 €*
- Drehzahlsteller zur stufenlosen Regelung von Ventilatoren. - Mindestdrehzahl einstellbar. - Einsetzbar für Aufputz- und Unterputzmontage, Ausnahme: STX 4 nur für Aufputzmontage. - Funktionsprinzip: Phasenanschnitt-Steuerung. - Empfohlener Abstand zu Radio- und Fernsehgeräten: 3 m. - Einschalten der Ventilatoren auf Maximaldrehzahl durch Drehen des Stellknopfes. Weiteres Drehen reduziert die Drehzahl. - Spritzwassergeschützt. - Eingebaute Temperaturabschaltsicherung. - Orange LED-Betriebsanzeige. - CE-Kennzeichen. - Einschließlich Ersatzsicherung. - Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. In Räumen mit dem Anspruch an geräuscharmen Ventilatorbetrieb daher zur Drehzahlregelung 5-Stufentransformatoren TRE... einsetzen. - Montage an Wänden möglich, an Decken wegen Temperaturentwicklung vermeiden. - STX 1,5, STX 2,5: Breite x Höhe x Tiefe bei Verwendung für Aufputzmontage: 82 mm x 89 mm x 65 mm Breite x Höhe x Tiefe bei Verwendung für Unterputzmontage: 50 mm x 50 mm x 35 mm - STX 4: Breite x Höhe x Tiefe bei Verwendung für Aufputzmontage: 82 mm x 89 mm x 65 mmArtikel:STX 1,5 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung: 1,5 A - Mindestbelastung: 0,1 A - Schutzart: IP 44 - Einbauart: Auf- oder Unterputz - Material: Kunststoff - Farbe: weiß, ähnlich RAL 9010 - Gewicht: 0,16 kg - Gewicht mit Verpackung: 0,2 kg - Breite: 82 mm - Höhe: 89 mm - Tiefe: 65 mm - Breite mit Verpackung: 85 mm - Höhe mit Verpackung: 95 mm - Tiefe mit Verpackung: 70 mm
Zubehör
Nur 2 auf Lager!

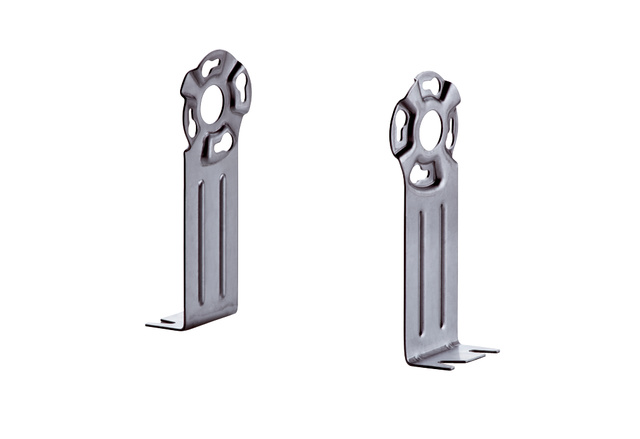

Maico Befestigungsfuß NW100/125/160mm FUR 10/12/16
