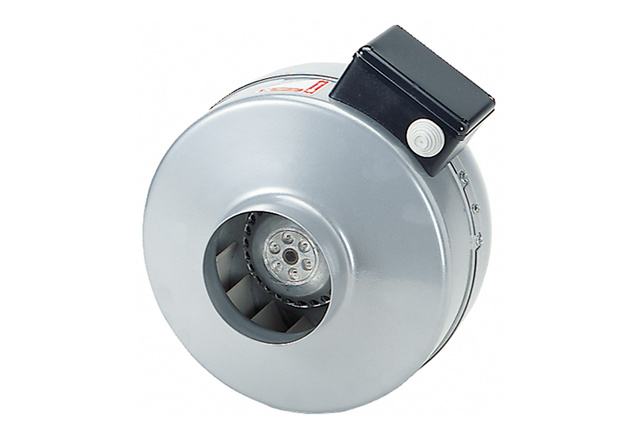

Maico Radial-Rohrventilator 27W,270m³/,IPX4 ERR 12/1

Befestigungsfüße zur Montage von ERR-Ventilatoren an Wänden, Decken oder auf Konsolen.Artikel: FUR 10/12/16, Einbauort: Wand / Decke, Material: Stahlblech, verzinkt, Gewicht: 0,21 kg, Gewicht mit Verpackung: 0,22 kg, Geeignet für Nennweite: 100 mm / 125 mm / 160 mm, Breite: 293 mm, Höhe: 65 mm, Tiefe: 50 mm, Breite mit Verpackung: 180 mm, Höhe mit Verpackung: 35 mm, Tiefe mit Verpackung: 70 mmUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattMontageanleitungProduktdatenblatt

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 0,4-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 72 W, Maximalbelastung: 0,4 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 1,45 kg, Gewicht mit Verpackung: 1,96 kg, Breite: 195 mm, Höhe: 148 mm, Tiefe: 175 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 195 mm, Umgebungstemperatur: 0 °C bis 40 °CUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattMontageanleitungProduktdatenblattSchaltbild

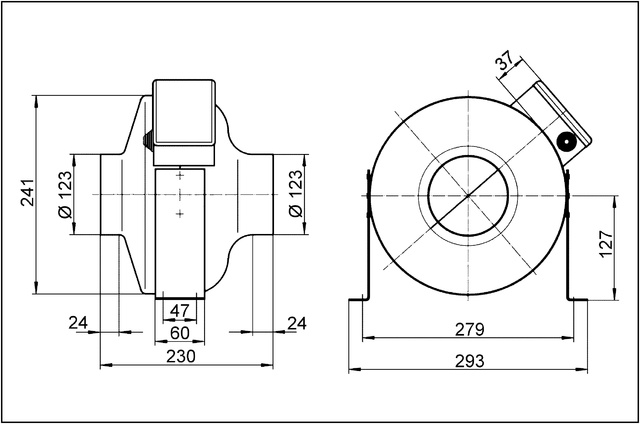

Besondere Eigenschaften: Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. Einsetzbar für Industrie-und Wohnbauinstallationen. Radiallaufrad mit rückwärtsgekrümmten Schaufeln. Geräuscharm und druckstark. Geringer Platzbedarf durch kompakte Abmessungen. Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. Befestigungsfuß als Zubehör lieferbar. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. Robuster Motor mit Kugellager, wartungsfrei. Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite. Montagehinweise: Einbau in jeder Lage möglich. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeleinführungstülle. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel: ERR 10/1, Fördervolumen: 220 m3/h, Drehzahl: 2326 1/min, Laufradtyp: radial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -10 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 / 220 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 27 W, IMax: 0,13 A, Schutzart: IP X4, Wärmeklasse: F, Polumschaltbar: nein, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, pulverbeschichtet, Material Gehäuse: Stahlblech, pulverbeschichtet, Farbe: hellgrau, Gewicht: 2,82 kg, Gewicht mit Verpackung: 3,4 kg, Nennweite: 100 mm, Breite: 254 mm, Höhe: 291 mm, Tiefe: 230 mm, Breite mit Verpackung: 310 mm, Höhe mit Verpackung: 310 mm, Tiefe mit Verpackung: 270 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gleichstrommotor: falseUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMontageanleitungProduktdatenblattMontageanleitungSchaltbild
