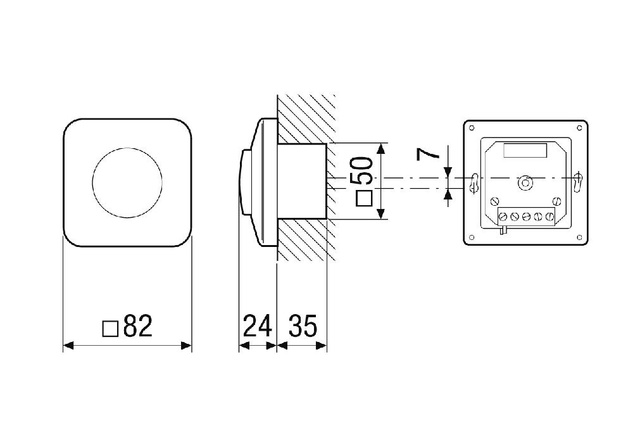

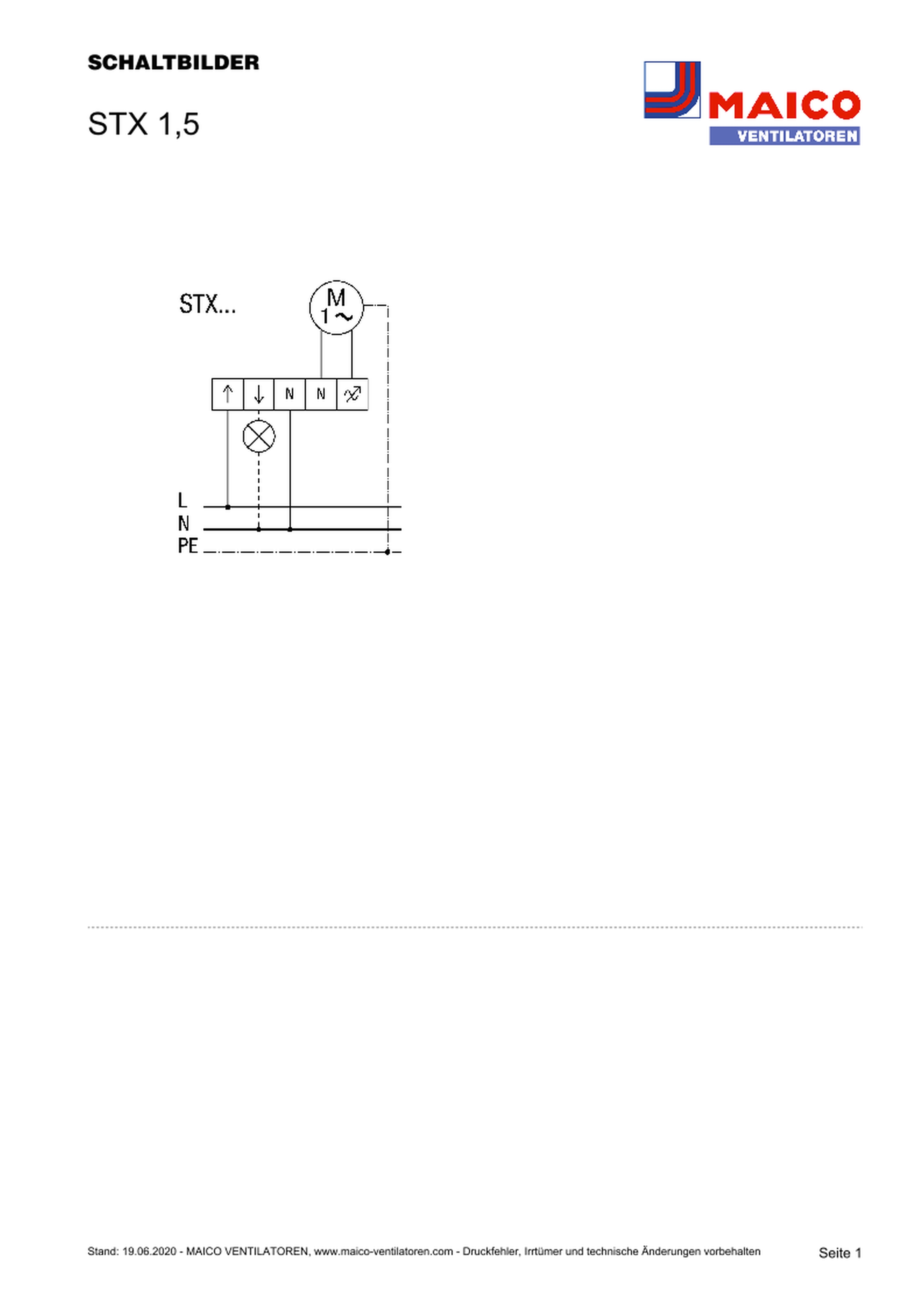

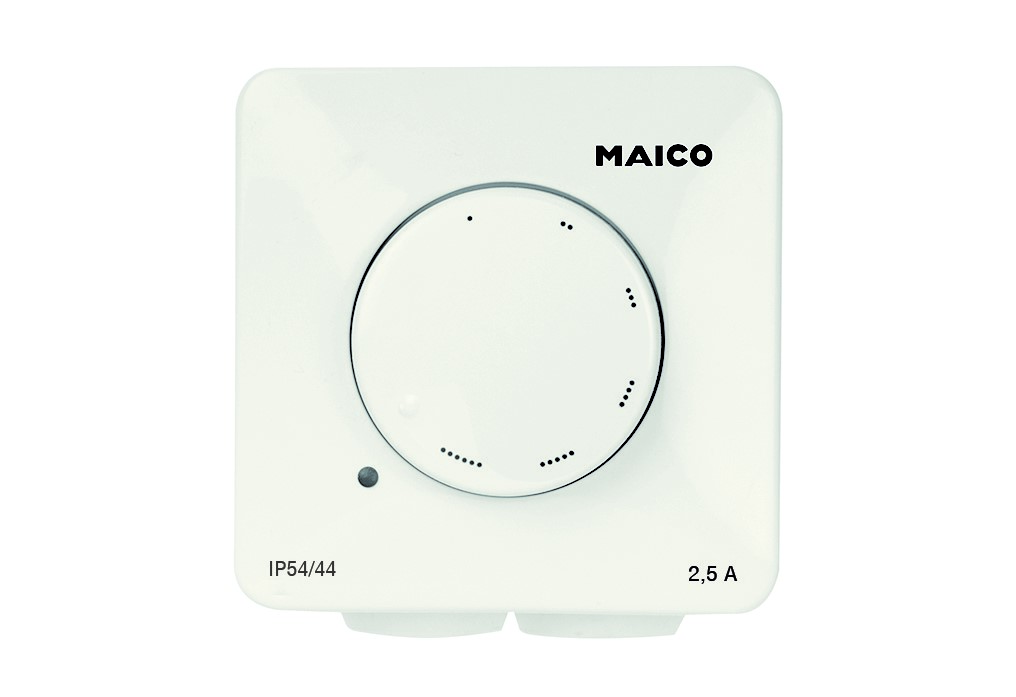

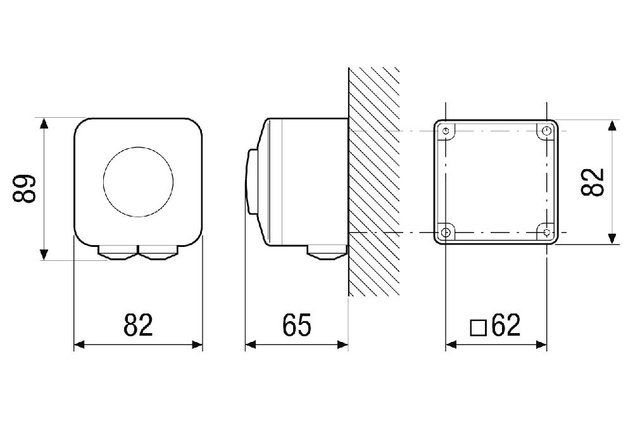

Maico Drehzahlsteller 1,5A/0,1A,IP44 ws STX 1,5

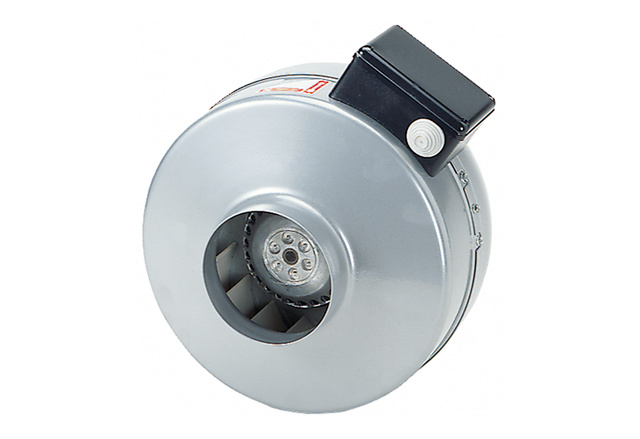

Besondere Eigenschaften - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. - Einsetzbar für Industrie-und Wohnbauinstallationen. - Radiallaufrad mit rückwärtsgekrümmten Schaufeln. - Geräuscharm und druckstark. - Geringer Platzbedarf durch kompakte Abmessungen. - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. - Befestigungsfuß als Zubehör lieferbar.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Einphasen Wechselstrommotor. - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. - Robuster Motor mit Kugellager, wartungsfrei. - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweise - Einbau in jeder Lage möglich. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeleinführungstülle.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 10/1 - Fördervolumen: 220 m3/h - Drehzahl: 2326 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 / 220 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 27 W - IMax: 0,13 A - Schutzart: IP X4 - Wärmeklasse: F - Polumschaltbar: nein - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, pulverbeschichtet - Material Gehäuse: Stahlblech, pulverbeschichtet - Farbe: hellgrau - Gewicht: 2,82 kg - Gewicht mit Verpackung: 3,4 kg - Nennweite: 100 mm - Breite: 254 mm - Höhe: 291 mm - Tiefe: 230 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 310 mm - Tiefe mit Verpackung: 270 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: falseUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Besondere Eigenschaften - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. - Einsetzbar für Industrie-und Wohnbauinstallationen. - Radiallaufrad mit rückwärtsgekrümmten Schaufeln. - Geräuscharm und druckstark. - Geringer Platzbedarf durch kompakte Abmessungen. - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. - Befestigungsfuß als Zubehör lieferbar.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Einphasen Wechselstrommotor. - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. - Robuster Motor mit Kugellager, wartungsfrei. - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweise - Einbau in jeder Lage möglich. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeleinführungstülle.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 12/1 - Fördervolumen: 270 m3/h - Drehzahl: 2336 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 / 220 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 27 W - IMax: 0,13 A - Schutzart: IP X4 - Wärmeklasse: F - Polumschaltbar: nein - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, pulverbeschichtet - Material Gehäuse: Stahlblech, pulverbeschichtet - Farbe: hellgrau - Gewicht: 2,75 kg - Gewicht mit Verpackung: 3,15 kg - Nennweite: 125 mm - Breite: 254 mm - Höhe: 291 mm - Tiefe: 230 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 310 mm - Tiefe mit Verpackung: 270 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: falseUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

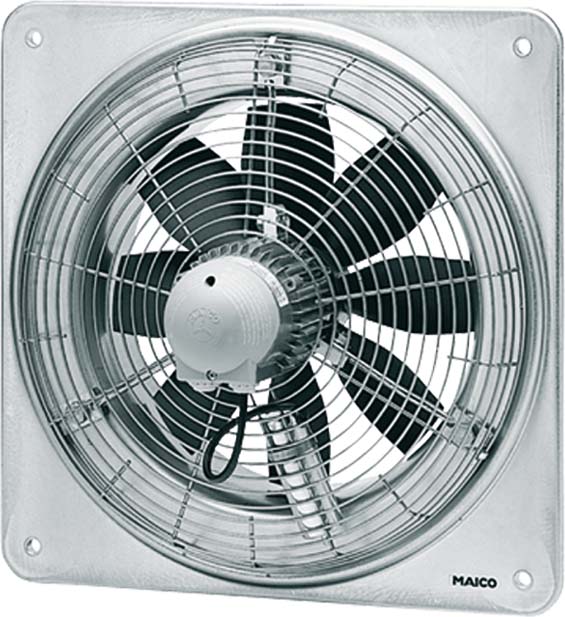

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 35/4 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 2810 m3/h - FördervolumenNenn: 1870 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 70 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1390 1/min - im opt. Wirkungsgrad - Drehzahl: 1427 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 128 W / im opt. Wirkungsgrad - INenn: 0,55 A / im opt. Wirkungsgrad - IMax: 0,8 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 9,2 kg - Gewicht mit Verpackung: 11 kg - Nennweite: 350 mm - Breite: 525 mm - Höhe: 525 mm - Tiefe: 244 mm - Breite mit Verpackung: 540 mm - Höhe mit Verpackung: 540 mm - Tiefe mit Verpackung: 335 mm - Fördermitteltemperatur bei Nennstrom: 70 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 28,4 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,4 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,128 kW / 1870 m3/h / 70 Pa - nBEP: 1390 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 70 dB(A) - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 25/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 2100 m3/h - FördervolumenNenn: 1470 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 135 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2770 1/min - im opt. Wirkungsgrad - Drehzahl: 2833 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 185 W / im opt. Wirkungsgrad - INenn: 0,75 A / im opt. Wirkungsgrad - IMax: 1,1 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,26 kg - Gewicht mit Verpackung: 8,2 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 259 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 29,8 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,8 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1470 m3/h / 135 Pa - nBEP: 2770 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 80 dB(A) - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 1100 m3/h - Drehzahl: 2850 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 65 W - INenn: 0,3 A - IMax: 0,47 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 5,5 kg - Gewicht mit Verpackung: 6,44 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 238 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Asynchronmotor. - Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B. - Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/4 E - Ausführung: Quadratische Wandplatte - Fördervolumen: 475 m3/h - Drehzahl: 1380 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 35 W - INenn: 0,25 A - IMax: 0,25 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 3,57 kg - Gewicht mit Verpackung: 4,51 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 174 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 310 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 25/4 D - Ausführung: Quadratische Wandplatte - Fördervolumen: 1000 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 32 W - INenn: 0,16 A - IMax: 0,2 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,62 kg - Gewicht mit Verpackung: 5,61 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 176 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

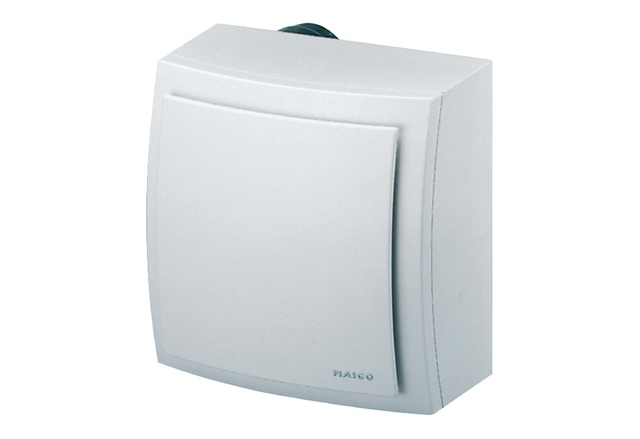

Standardausführung - ER 100: Drehzahlsteuerbar. - ER 60: Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-AP 100 - Ausführung: Standardausführung - Fördervolumen: 100 m3/h - Drehzahl: 1850 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - SEC average: -6,54 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 28,5 W - IMax: 0,15 A - Schutzart: IP X5 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,89 kg - Gewicht mit Verpackung: 2,45 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: nein - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 255 mm - Tiefe mit Verpackung: 235 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-42 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

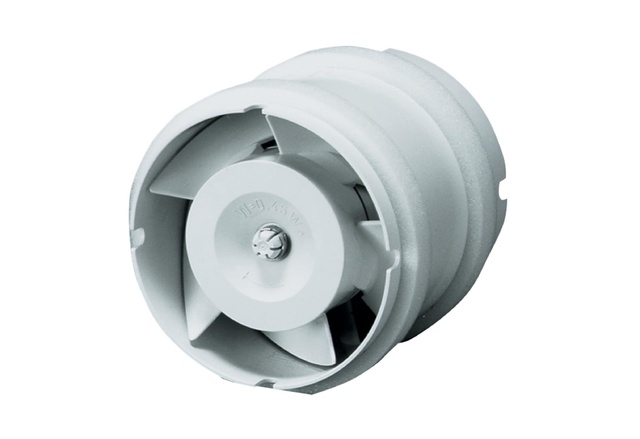

 - ECA 15/4 E und ECA 15/2 E:     Passend in Rohre DN 150.Merkmale - Rohreinschubventilator für Einbau in Wickelfalzrohre. - Für Be- oder Entlüftung, je nach Einbaulage im Rohr. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Farbe verkehrsweiß ähnlich RAL 9016. - Berührungsschutz gemäß DIN EN ISO 13857 erforderlich, z. B. durch Schutzgitter SG und Verschlussklappe AP. - Schutzgitter und selbsttätige Verschlussklappe als Zubehör. - Drehzahlsteuerbar, Ausnahme: ECA 15/2 E.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Montagehinweis - In trockenen Räumen für jede Einbaulage geeignet.Artikel:ECA 15/4 E - Fördervolumen: 170 m3/h - Drehzahl: 1420 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 18 W - INenn: 0,1 A - IMax: 0,12 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauart: Unterputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,1 kg - Gewicht mit Verpackung: 1,15 kg - Nennweite: 150 mm - Breite: 146 mm - Höhe: 146 mm - Tiefe: 120 mm - Breite mit Verpackung: 155 mm - Höhe mit Verpackung: 155 mm - Tiefe mit Verpackung: 135 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 29 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

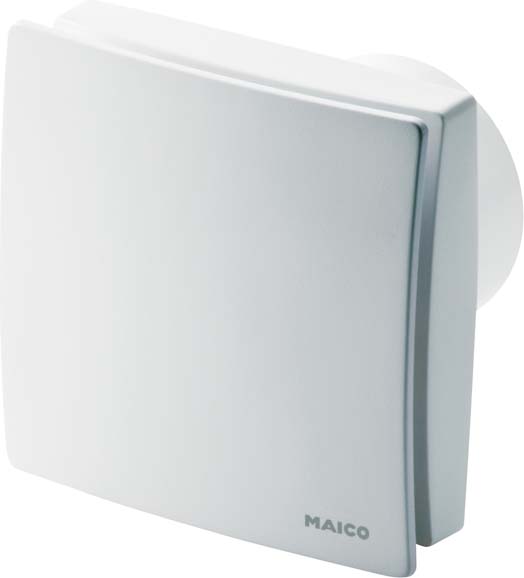

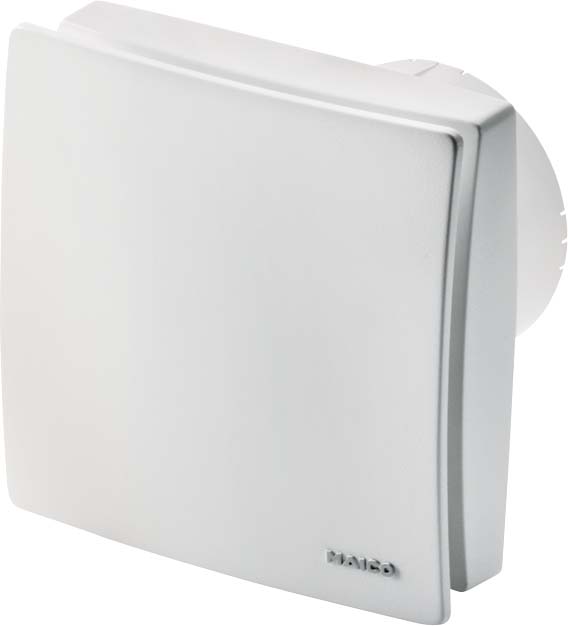

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - Kombiniert großes Fördervolumen mit hoher Druckstärke. - Mit VDE-GS Zeichen. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Thermischer Überlastungsschutz. - Für Dauerbetrieb geeignet. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. - Wand- und Deckenmontage möglich.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 150 ipro K - Ausführung: Standardausführung - Fördervolumen: 200 m3/h / 250 m3/h - Drehzahl: 1672 1/min / 2189 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10,49 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 18 W / 22 W - IMax: 0,11 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,7 kg - Gewicht mit Verpackung: 1,96 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 150 mm - Breite: 228 mm - Höhe: 228 mm - Tiefe: 123,3 mm - Breite mit Verpackung: 235 mm - Höhe mit Verpackung: 235 mm - Tiefe mit Verpackung: 200 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - Kombiniert großes Fördervolumen mit hoher Druckstärke. - Mit VDE-GS Zeichen. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Thermischer Überlastungsschutz. - Für Dauerbetrieb geeignet. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. - Wand- und Deckenmontage möglich.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 150 ipro - Ausführung: Standardausführung - Fördervolumen: 200 m3/h / 250 m3/h - Drehzahl: 1672 1/min / 2189 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -11,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 15 W / 19 W - IMax: 0,09 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,6 kg - Gewicht mit Verpackung: 1,89 kg - Klappe: keine - Nennweite: 150 mm - Breite: 228 mm - Höhe: 228 mm - Tiefe: 123,3 mm - Breite mit Verpackung: 235 mm - Höhe mit Verpackung: 235 mm - Tiefe mit Verpackung: 200 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

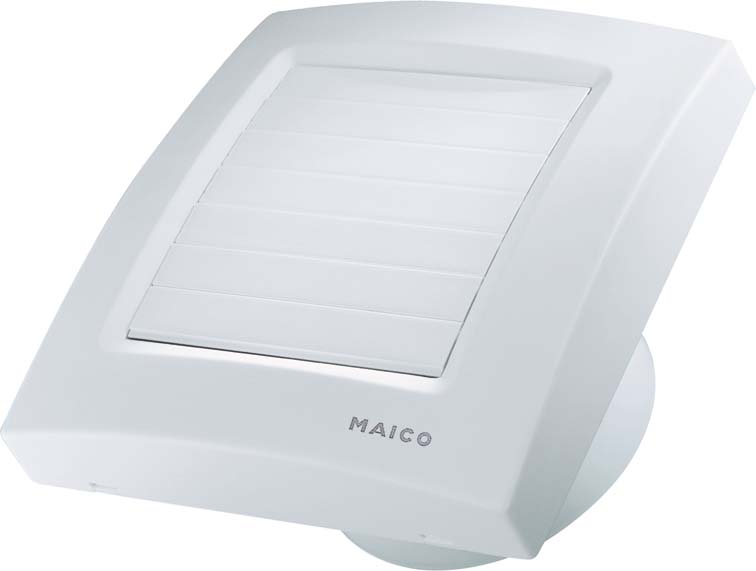

Standardausführung - Mit elektrisch betätigtem Innenverschluss. - Drehzahlsteuerbar. Ausnahme: ECA 150/4 K. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 K - Ausführung: Standardausführung - Fördervolumen: 180 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 34 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,08 kg - Klappenart: elektrisch - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 36 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Standardausführung - Drehzahlsteuerbar. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 - Ausführung: Standardausführung - Fördervolumen: 170 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 45 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,05 kg - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 42 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

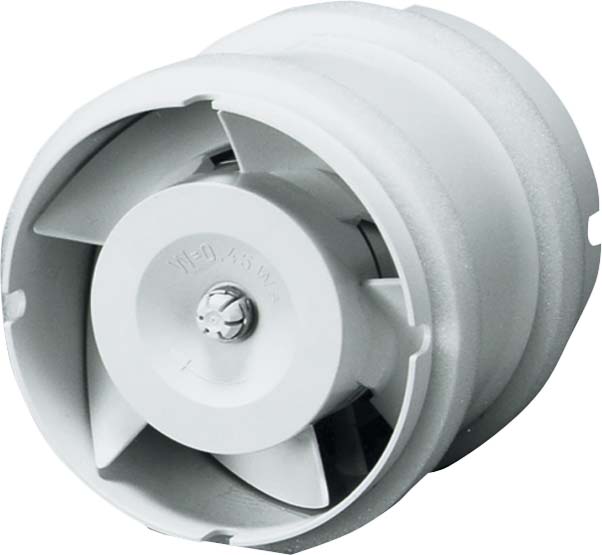

Ausführungen - ECA 11 E:     Passend in Rohre DN 100.     Mit VDE-GS-Zeichen.Merkmale - Rohreinschubventilator für Einbau in Wickelfalzrohre. - Für Be- oder Entlüftung, je nach Einbaulage im Rohr. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Farbe verkehrsweiß ähnlich RAL 9016. - Berührungsschutz gemäß DIN EN ISO 13857 erforderlich, z. B. durch Schutzgitter SG und Verschlussklappe AP. - Schutzgitter und selbsttätige Verschlussklappe als Zubehör. - Drehzahlsteuerbar, Ausnahme: ECA 15/2 E.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Montagehinweis - In trockenen Räumen für jede Einbaulage geeignet.Artikel:ECA 11 E - Fördervolumen: 105 m3/h - Drehzahl: 2550 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 13 W - IMax: 0,1 A - Schutzart: IP 45 - Netzzuleitung: 3 / 1,5 mm2 - Einbauart: Unterputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,51 kg - Gewicht mit Verpackung: 0,59 kg - Nennweite: 100 mm - Breite: 98 mm - Höhe: 98 mm - Tiefe: 109 mm - Breite mit Verpackung: 103 mm - Höhe mit Verpackung: 103 mm - Tiefe mit Verpackung: 125 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 37 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

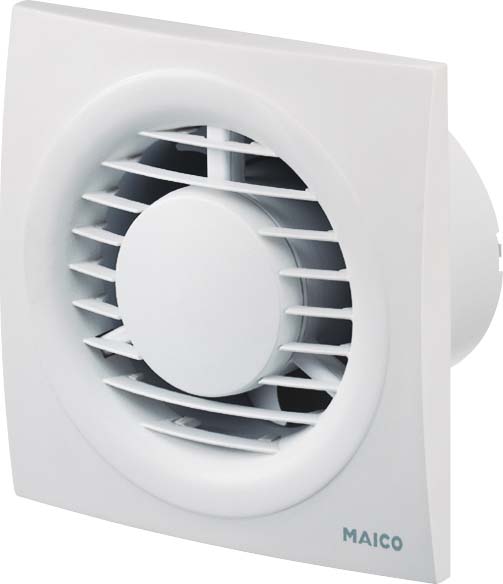

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Drehzahlsteuerbar. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmale - Besonders leise dank innovativem Piano-Laufrad. - Abdeckung ohne Werkzeug zur Reinigung abnehmbar. - Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. - Mit VDE-Zeichen. - Schutzart IP X4 für Sicherheit im Bad. - Schutzklasse II. - Integrierte Rückschlagklappe federlos, langlebig und stabil. - Farbe verkehrsweiß ähnlich RAL 9016. - Passend für Rohr DN 100. - Gehäuse aus schlagfestem Kunststoff. - Thermischer Überlastungsschutz.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. - Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA piano Standard - Ausführung: Standardausführung - Fördervolumen: 80 m3/h - Drehzahl: 2400 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 8 W - IMax: 0,06 A - Schutzart: IP X4 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,5 kg - Gewicht mit Verpackung: 0,61 kg - Nennweite: 100 mm - Breite: 151 mm - Höhe: 151 mm - Tiefe: 104 mm - Breite mit Verpackung: 160 mm - Höhe mit Verpackung: 160 mm - Tiefe mit Verpackung: 130 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 26 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro K - Ausführung: Standardausführung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -8,35 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro - Ausführung: Standardausführung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10,69 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,7 kg - Gewicht mit Verpackung: 0,85 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5
