3 M Niedax Kabelrinne 60x100x3000mm RLVC 60.100 F

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

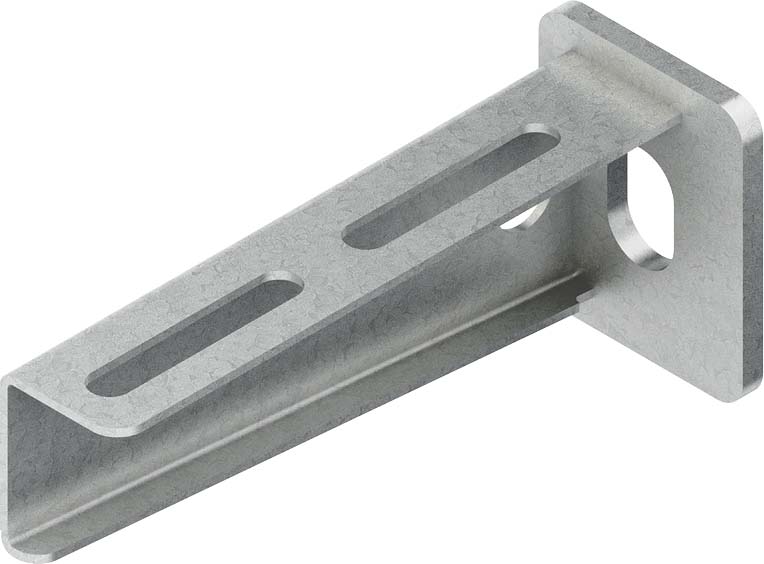

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 45 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 45 mm Auflagelänge L : 160 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

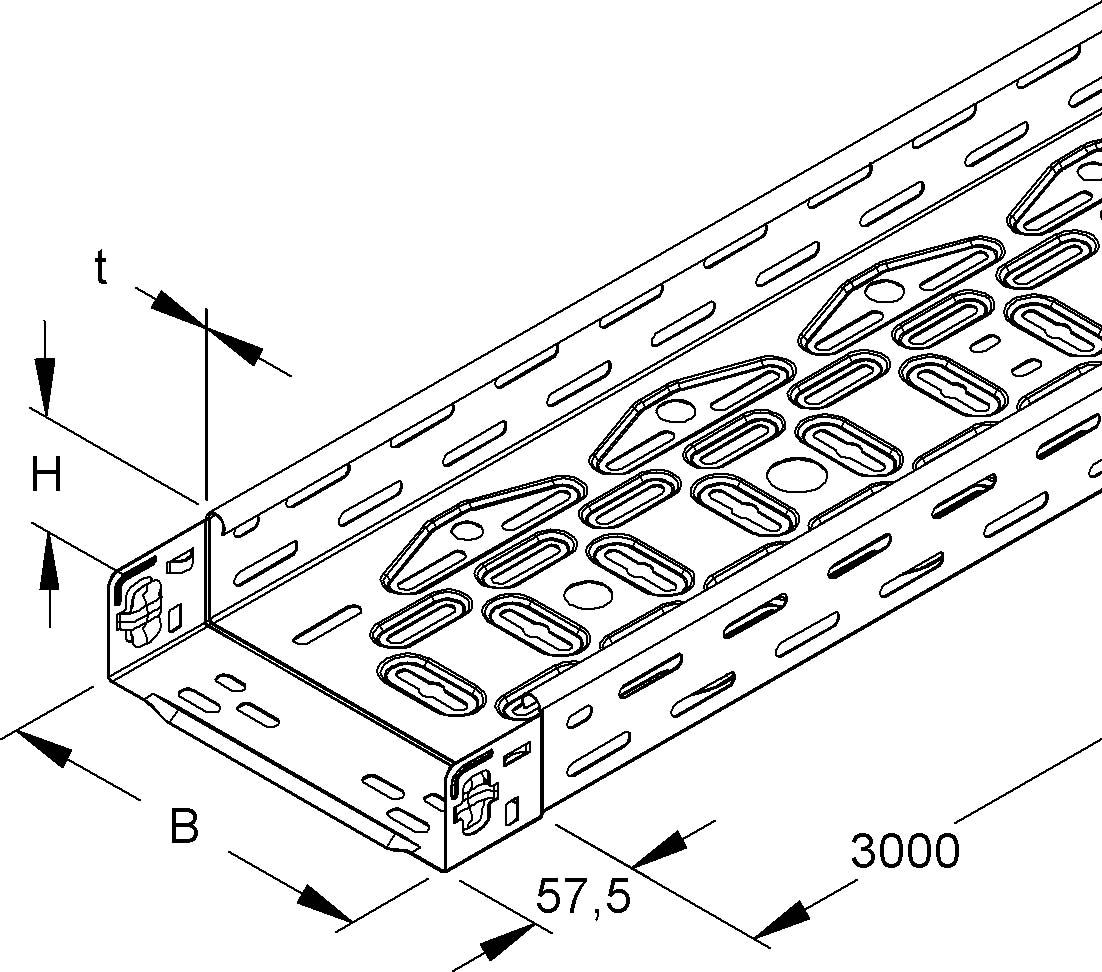

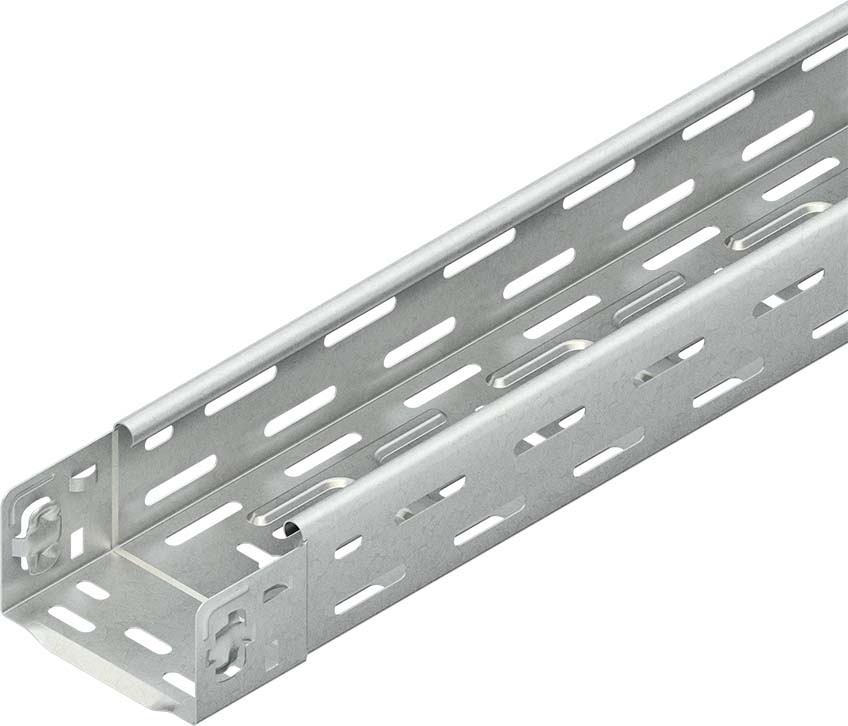

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Loch- bzw. Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... bzw. M 12/... . Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke t : 0,75 mm Lochperforation : Ø 11 mm Abstand : 125 mm Schlüssellochperforation : 7 x 38 mm und Ø 12,5 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

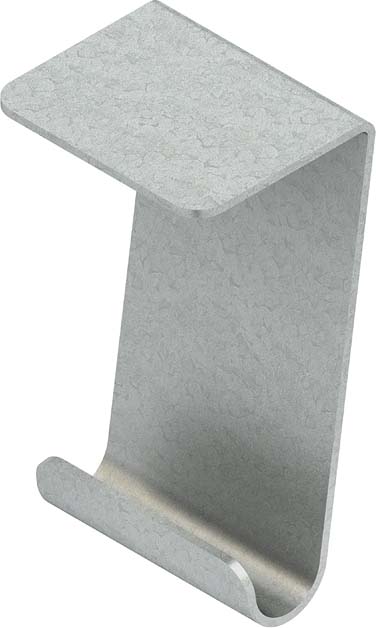

Hängestiel-Distanzprofil, für die Auslegermontage an Hängestiel oder Profil, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör SKM 10X80 F und zwei Karosseriescheiben UGM 10. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Profil : U 5050/... F für Hängestiel : HU 5050/... Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

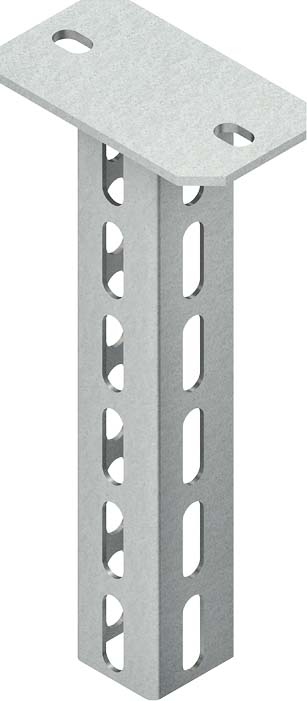

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 305 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
