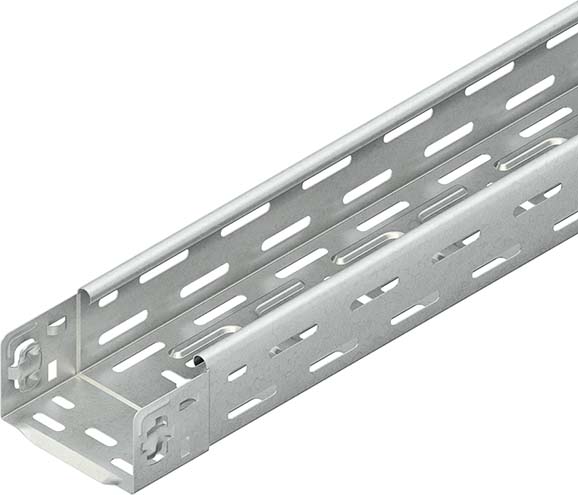

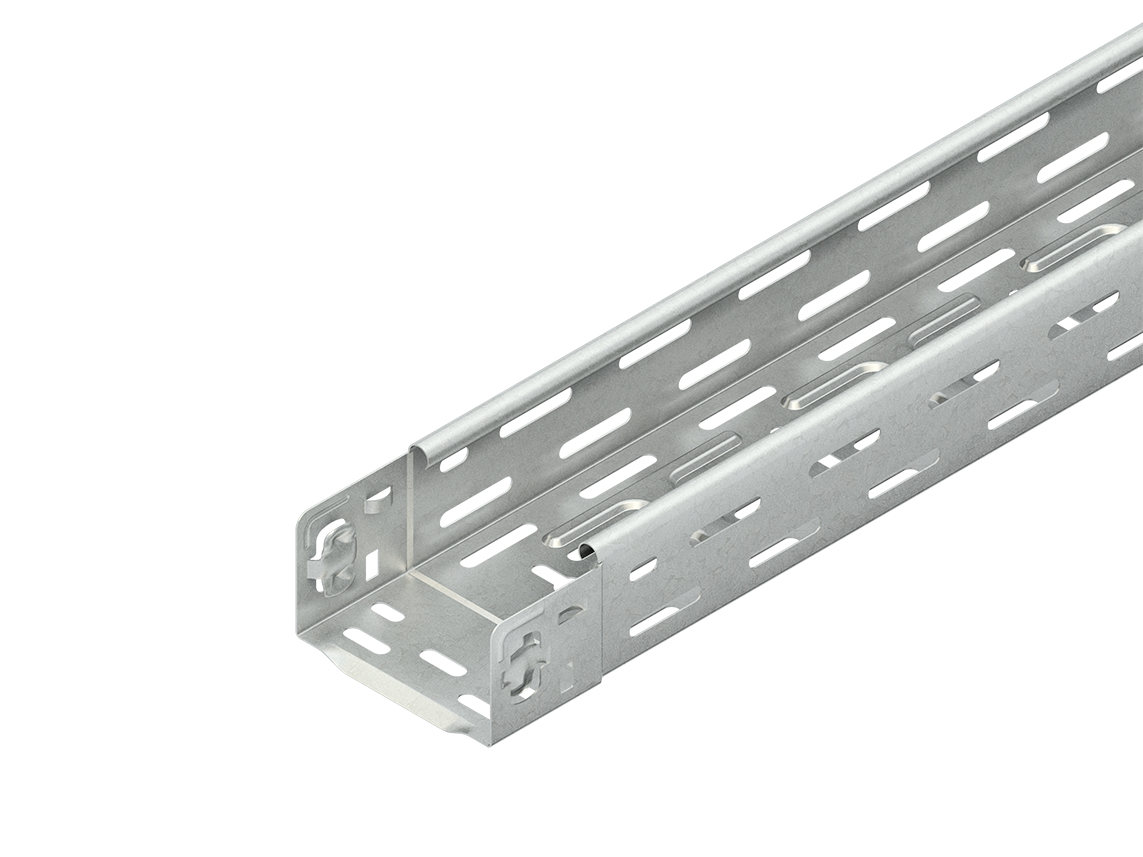

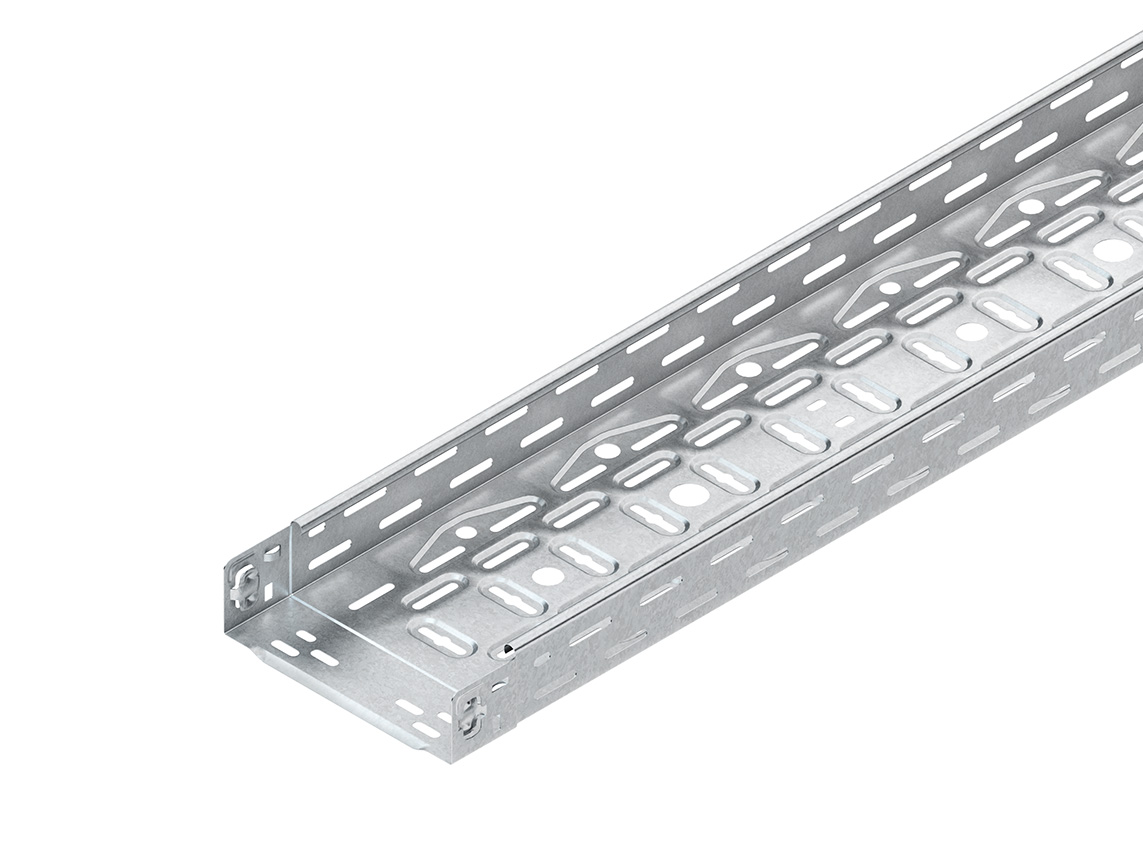

3 M Niedax Kabelrinne RLVC 60.100

Niedax

> 500 lagernd

ggf. Abbildung ähnlich

32,91 €*

Inhalt: 3 M (10,97 €* / 1 M)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2005509170

Hersteller: Niedax

Hersteller-Nr.: RLVC 60.100

EAN: 4013339948178

Versandart: Langgut 1

Hersteller Typ RLVC 60.100

Produktinformationen "3 M Niedax Kabelrinne RLVC 60.100"

Eigenschaften "3 M Niedax Kabelrinne RLVC 60.100"

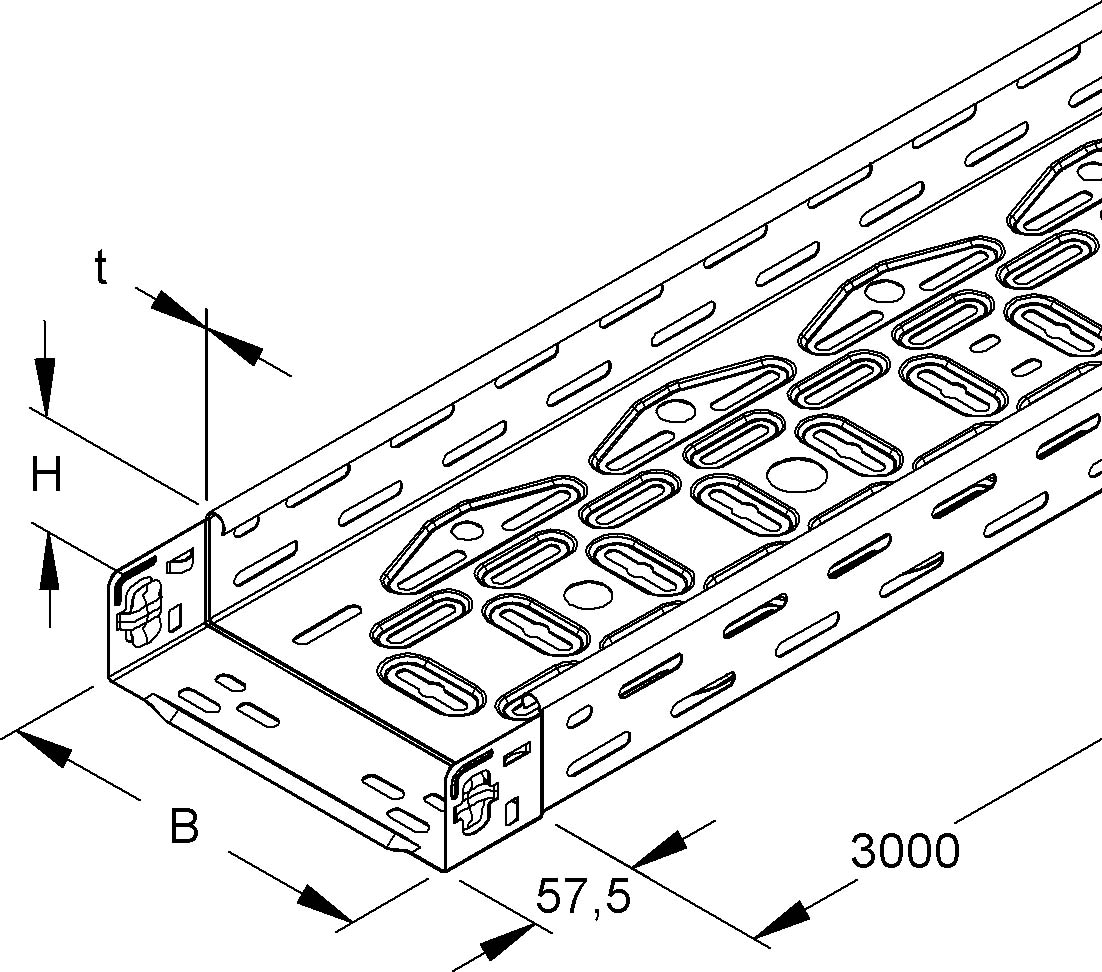

Arbeitslänge:	3000 mm
Art des Verbinders:	Klickbefestigung
Ausführung:	integrierter Verbinder
Belastungstesttyp nach IEC 61537:	Typ II
Breite:	100 mm
EAN:	4013339948178, 4013339948178
Einsatztemperatur:	-20..120 °C
Geeignet für Funktionserhalt:	ja
Gewicht:	1,2852 kg/m
Herstellerartikelnummer:	RLVC 60.100
Herstellerartikelnummer:	RLVC 60.100
Höhe:	60 mm
Länge:	3000 mm
Markenname:	Niedax
Markenname:	Niedax
Materialstärke:	0,75 mm
Max. sichere Arbeitslast nach IEC 61537:	1650 N/m
Mit Oberteil:	nein
Montagelochung im Boden:	ja
NATO-Lochbild:	nein
Nutzbarer Querschnitt:	5800 mm²
Oberflächenschutz:	bandverzinkt
Rostfreier Stahl, gebeizt:	nein
Seitenlochung:	ja
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m:	1700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m:	1000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m:	450 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m:	250 N/m
Spannweite zwischen den Trägern nach IEC 61537:	1000 mm
Typ:	RLVC 60.100
Ursprungsland:	DE
Ursprungsland:	DE
Weitspann-Ausführung:	nein
Werkstoff:	Stahl
Werkstoffgüte:	sonstige
Zolltarifnummer:	73089059
Zolltarifnummer:	73089059

Hersteller "Niedax"

Weiterführende Links des Herstellers

Hersteller-Webseite

Verwandte Artikel

> 500 lagernd

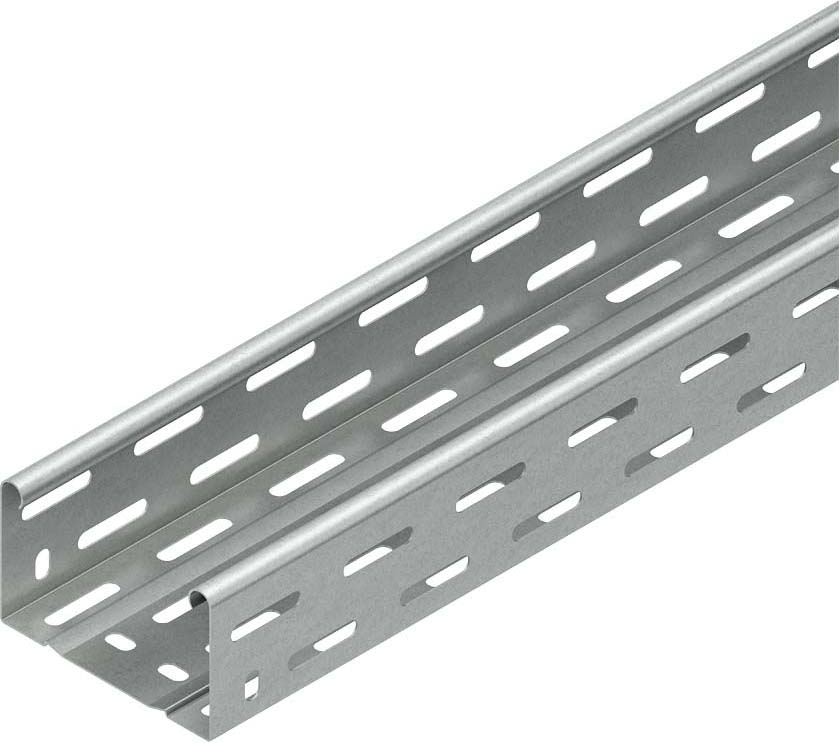

3 M OBO Bettermann Vertr Kabelrinne m.Verbinder 60x100mm RKSM 610 FS

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

Inhalt: 3 M (13,07 €* / 1 M)

39,22 €*

> 500 lagernd

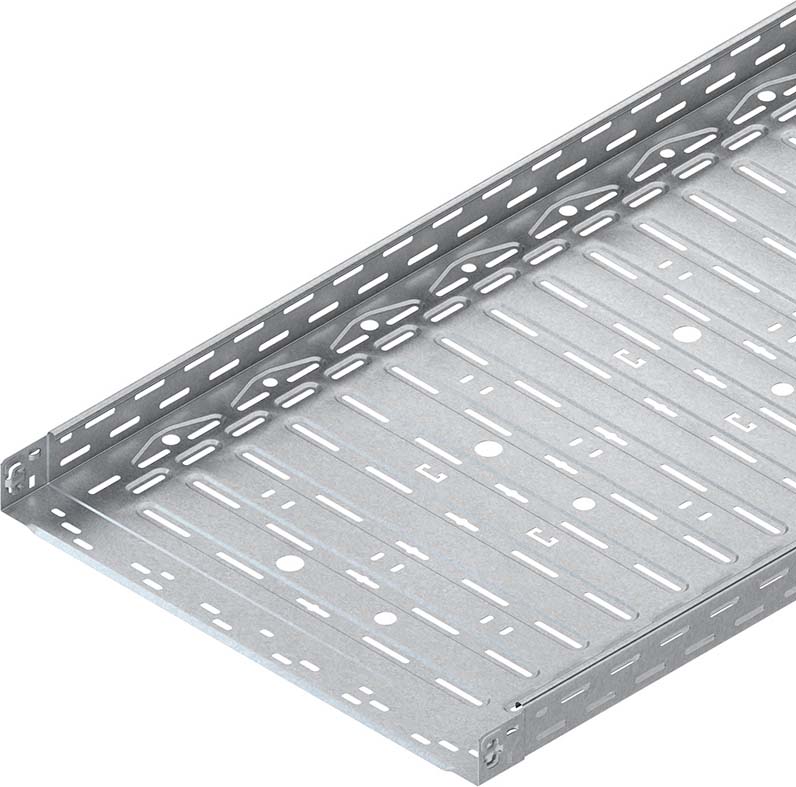

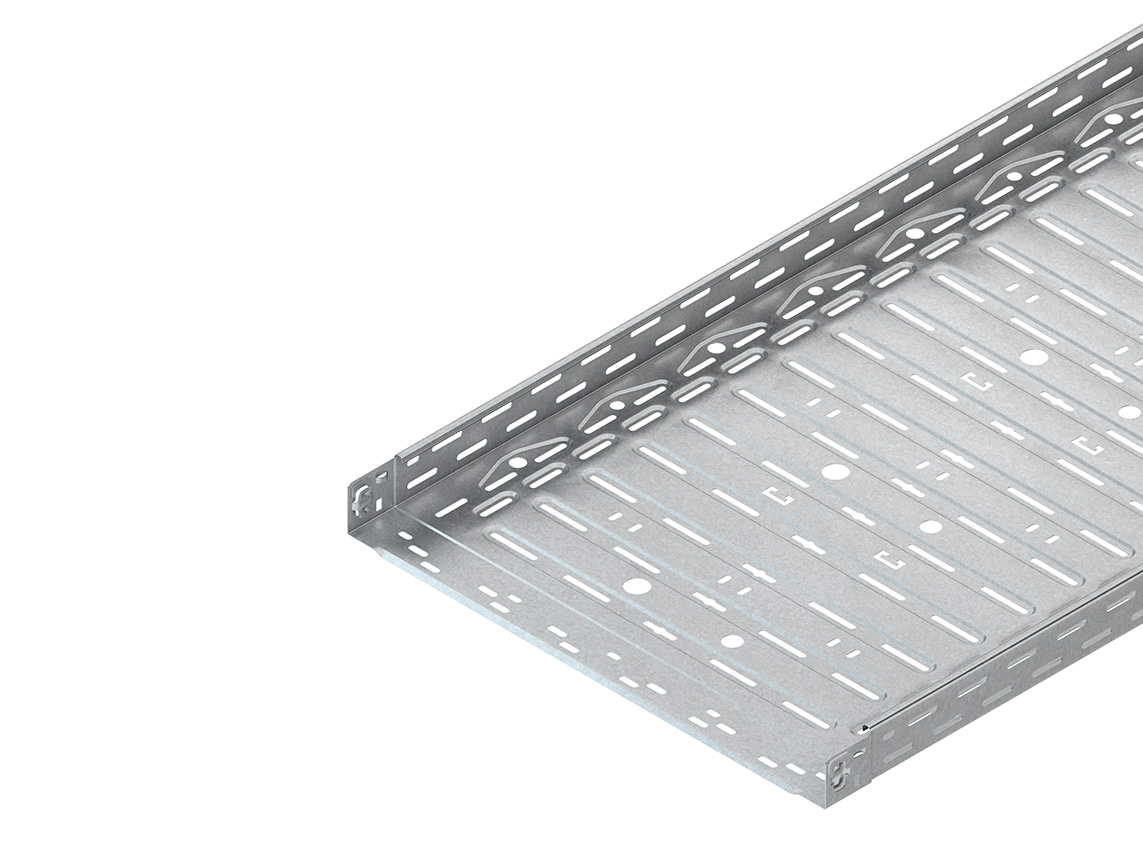

3 M Niedax Kabelrinne RLVC 60.300

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 300 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 80 mm Abstand : 375 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 245 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 90 mm Abstand : 375 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 17800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

Inhalt: 3 M (18,31 €* / 1 M)

54,94 €*

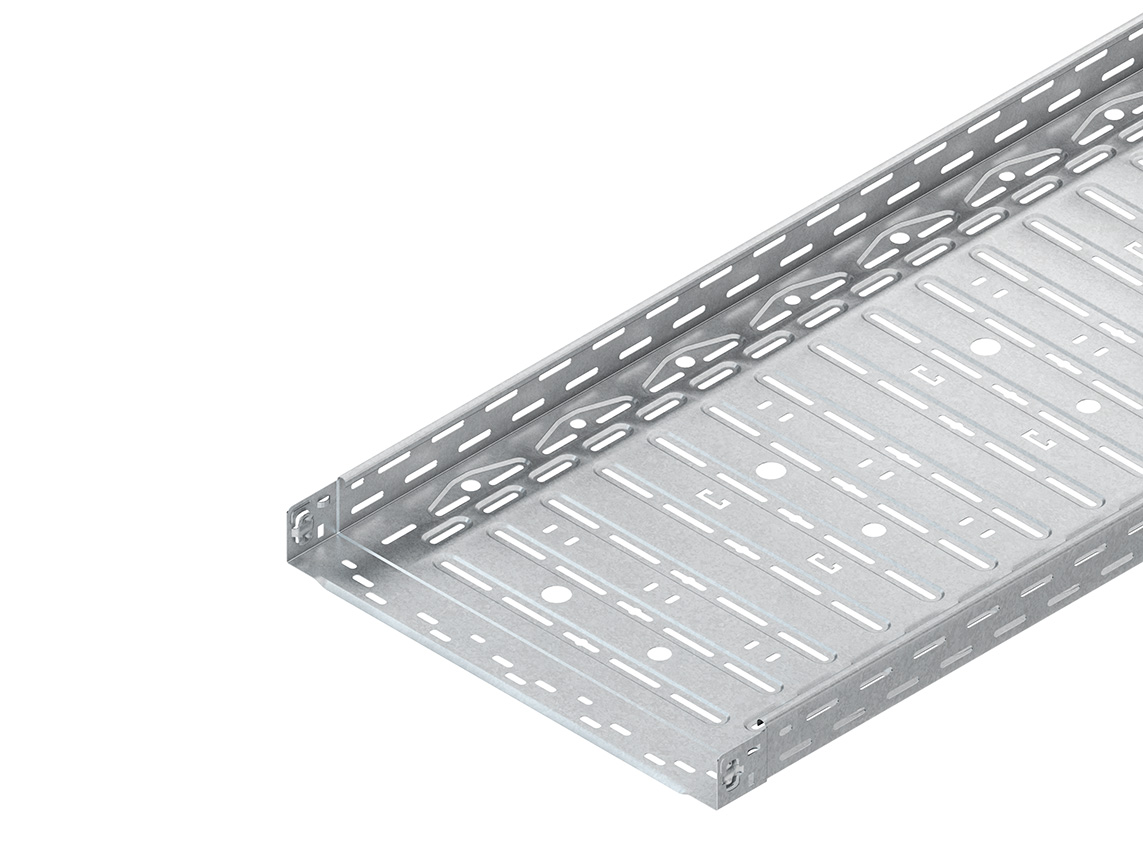

3 M Niedax Kabelrinne RLVC 60.400

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 345 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 135 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

Inhalt: 3 M (27,12 €* / 1 M)

Varianten ab 74,69 €*

81,37 €*

> 500 lagernd

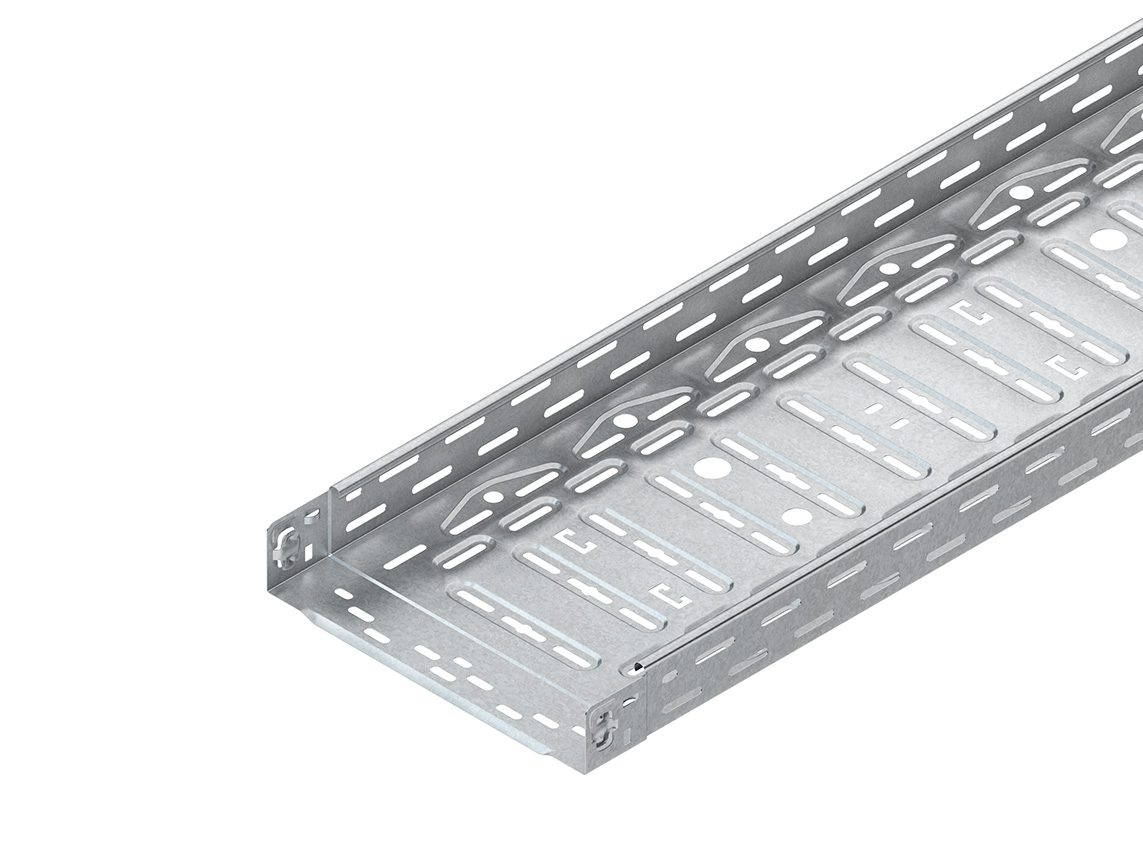

3 M Niedax Kabelrinne RLVC 60.200

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

Inhalt: 3 M (14,63 €* / 1 M)

43,90 €*

3 M Niedax Kabelrinne RLVC 60.500

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 500 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 445 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 130 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 29800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

Inhalt: 3 M (33,51 €* / 1 M)

100,52 €*

3 M Niedax Kabelrinne RLVC 60.600

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, zusätzlich ermöglicht eine 4-reihige aus der Mitte durchgehend symmetrisch angeordnete Bodenlochung die Aufnahme von Kabelverschraubungen, zwei ebenfalls symmetrisch im Boden eingebrachte Reihen von T-Auslässen ermöglichen eine Schnellbefestigung der Kabelbinder durch einschlaufen von oben (kein Fädelaufwand). VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 600 mm Materialstärke t : 0,9 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm innere symmetrische Bodenlochreihe : Ø 20,5 mm und Ø 25,5 mm symmetrischer Abstand : 120 mm Abstand : 250 mm äußere symmetrische Bodenlochreihe : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 545 mm Abstand : 125 mm T-Auslässe : 14 x 30 mm symmetrischer Abstand : 140 mm Abstand : 250 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 35800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

Inhalt: 3 M (37,97 €* / 1 M)

113,91 €*

Kunden kauften auch

> 500 lagernd

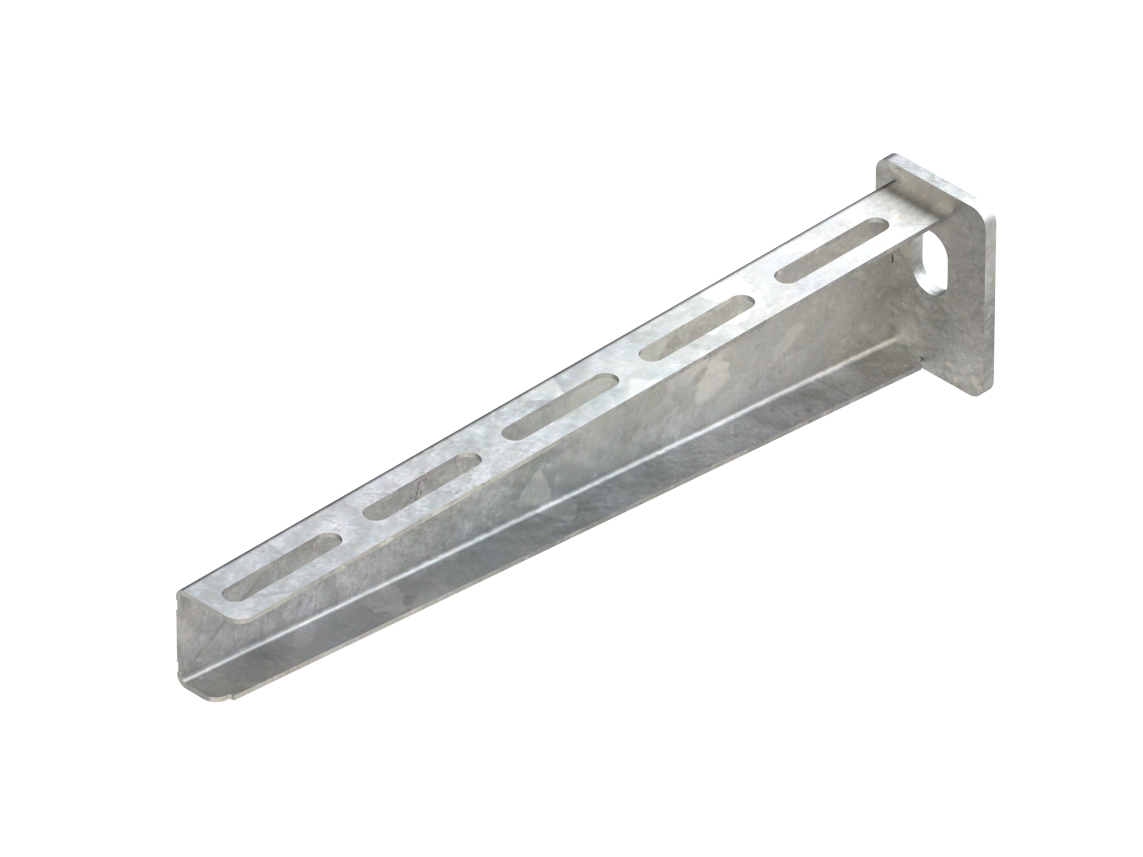

Niedax Wandausleger KTAM 200

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 80 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

3,59 €*

> 500 lagernd

Niedax Wandausleger KTA 100

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 45 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2Maßzeichnung 3

3,63 €*

> 500 lagernd

Niedax Schraube Flachrundkopf FLM 6X12 F

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung

0,21 €*

> 500 lagernd

Niedax Wandausleger KTA 150

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 45 mm Auflagelänge L : 160 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2Maßzeichnung 3

4,37 €*

Niedax Zentralabhängung ZCB 100

Zentralabhängung, C-Bügel zur Deckenmontage (zentrale Abhängung) mittels Gewindestange M 10. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) obere Bügellänge L1 (Außenmaß) : 85 mm Befestigungslochung im oberen Bügel : 11 x 30 mm Höhe (Außenmaß) : 160 mm Auflagelänge L (Innenmaß) : 110 mm Breite : 25 mm Materialstärke t : 8 mm Tragfähigkeit F bei L/2 : 0,6 kN Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung 1Montageanleitung 2

8,52 €*

Niedax Bogen RES 60.100

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Strichzeichnung

19,25 €*

Zuletzt gesehene Produkte

Berner Torantriebe Miniatur-Handsender 2-Kanal, 868MHz BHS121

Miniatur-Handsender 2-Kanal, 868 MHz Festcode, unidirektionales Verschlüsselungsverfahren, inkl. Ringöse, mit roter LEDUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

34,51 €*

Nur 1 auf Lager!

Rittal Steckerdurchführung IP20 250x50x45mm SZ 2400.500 (VE5)

SZ Steckerdurchführung, klein, für 3 Kabel ø 4-6 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Inhalt: 5 STK (6,41 €* / 1 STK)

32,04 €*

2 M OBO Bettermann Vertr Leitungsführungskanal 2m 60x100mm LKM60100FS

Kanaloberteil und -unterteil mit Bodenlochung. Der Potentialausgleich ist ohne weitere Hilfsmittel zwischen Unter- und Oberteil gewährleistet. Der LKM Leitungsführungskanal Typ LKM 60100 ist als Verlegesystem für Funktionserhalt nach DIN 4102 Teil 12 geprüft. Bitte beachten Sie die im Bereich BSS Brandschutz-Systeme geprüften Kabeltypen!Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

Inhalt: 2 M (17,08 €* / 1 M)

34,15 €*

Schneider Electric Wahlschalter 3-Stell.rast. sw ZB4BD3

Die Baureihe Harmony XB4/ZB4 aus Metall bietet eine Vielzahl an 22mm und 30mm Befehls- und Meldegeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Durch den modularen Aufbau der Geräte ist es möglich, alle Bestandteile als Einzelelemente, in Baugruppen oder als Komplettgeräte zu beziehen. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieses ergonomische Wahlschalter Frontelement in der Farbe schwarz verfügt über 3 Stellungen und ist rastend. Das Frontelement wird in einer Bohrung von 22mm montiert. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Um ein vollständiges Komplettgerät zu schaffen, kann dieses Frontelement mit einem Befestigungsflansch sowie einer Vielzahl an verschiedenen Hilfsschaltern und Zubehör kombiniert werden. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

8,30 €*

Nur 10 auf Lager!

Mersen NH-Sicherungseinsatz SG Gr.00 gG 160A/500VKM NH00GG50V160-1

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung) Sicherungs-Einsätze mit Kontaktmessern Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff) Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

7,00 €*

> 500 lagernd

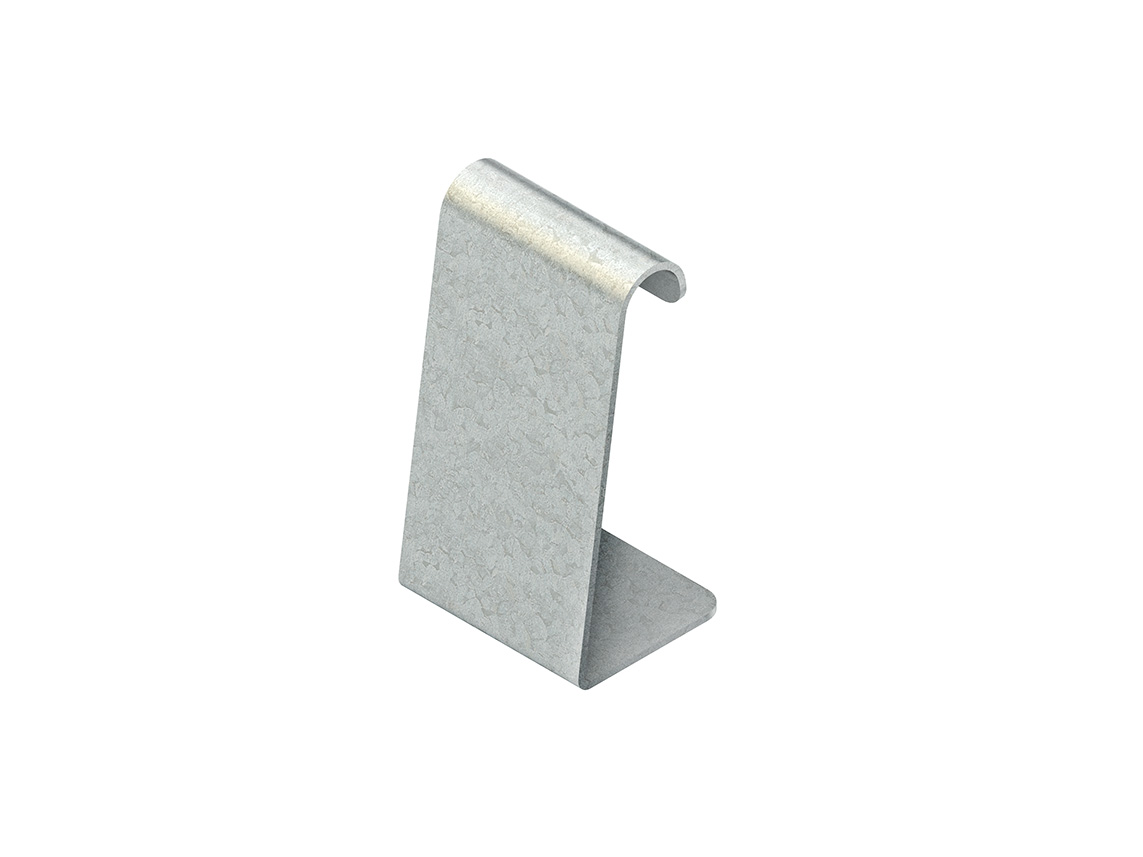

3 M Niedax Trennsteg sendzimirverzinkt RW 60
