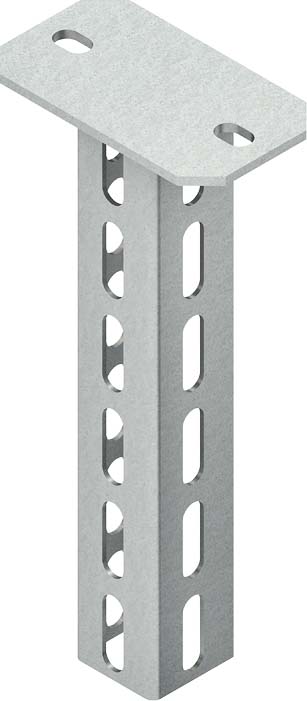

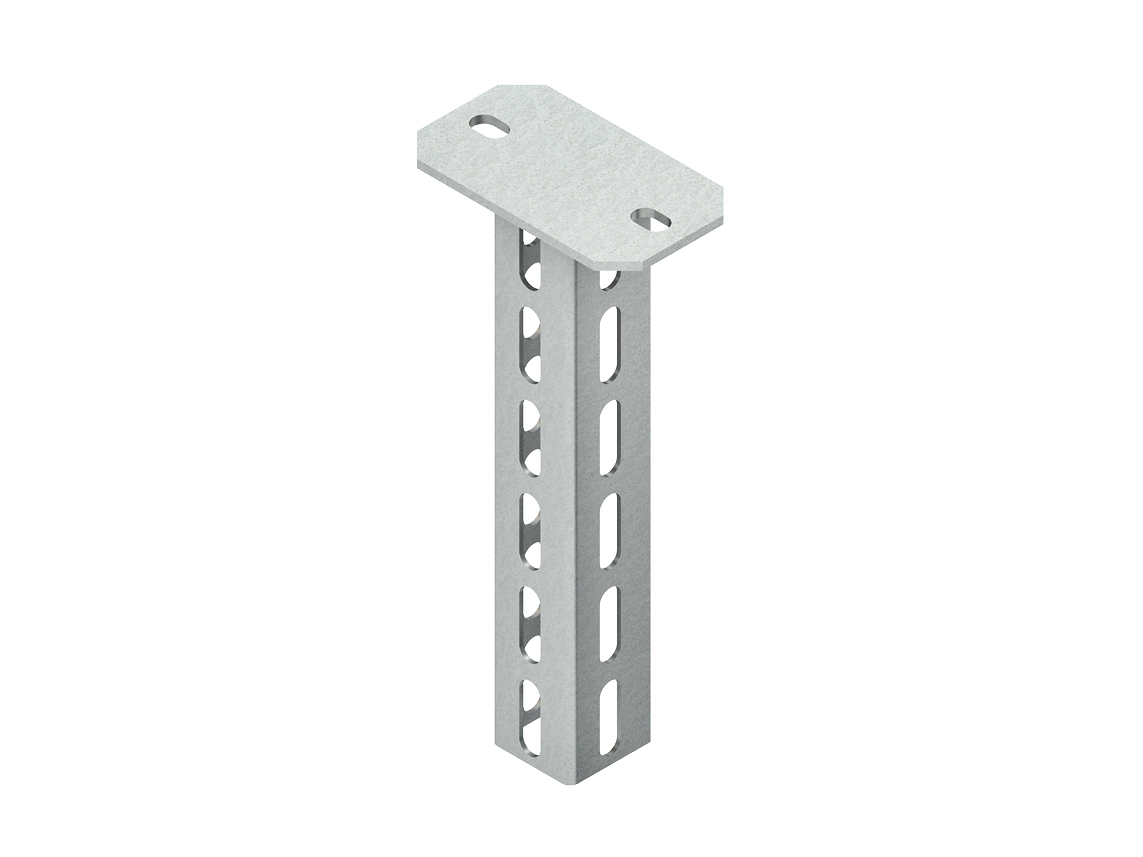

Niedax Hängestiel HU 5050/300
ggf. Abbildung ähnlich
13,34 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2005502624
Hersteller:
Niedax
Hersteller-Nr.:
HU 5050/300
EAN:
4013339858743
Versandart:
Paket
Hersteller Typ
HU 5050/300
Produktinformationen "Niedax Hängestiel HU 5050/300"

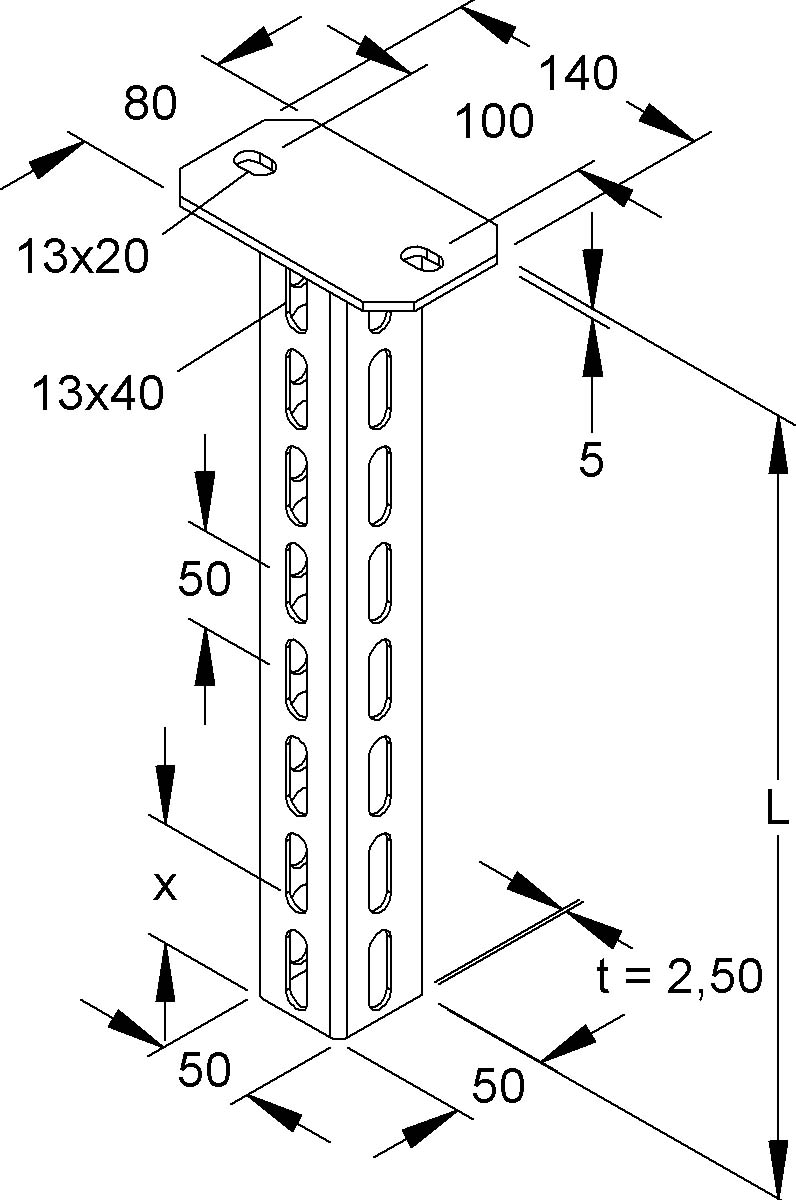

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 305 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Eigenschaften "Niedax Hängestiel HU 5050/300"
| Ausführung: | U-Profil |
|---|---|
| EAN: | 4013339858743 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | ja |
| Gewicht: | 1,17381 kg |
| Herstellerartikelnummer: | HU 5050/300 |
| Länge: | 305 mm |
| Markenname: | Niedax |
| Oberflächenschutz: | feuerverzinkt |
| Profilbreite: | 50 mm |
| Profilhöhe: | 50 mm |
| Rostfreier Stahl, gebeizt: | nein |
| Tragfähigkeit: | 4 kN |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Zolltarifnummer: | 73089059 |
