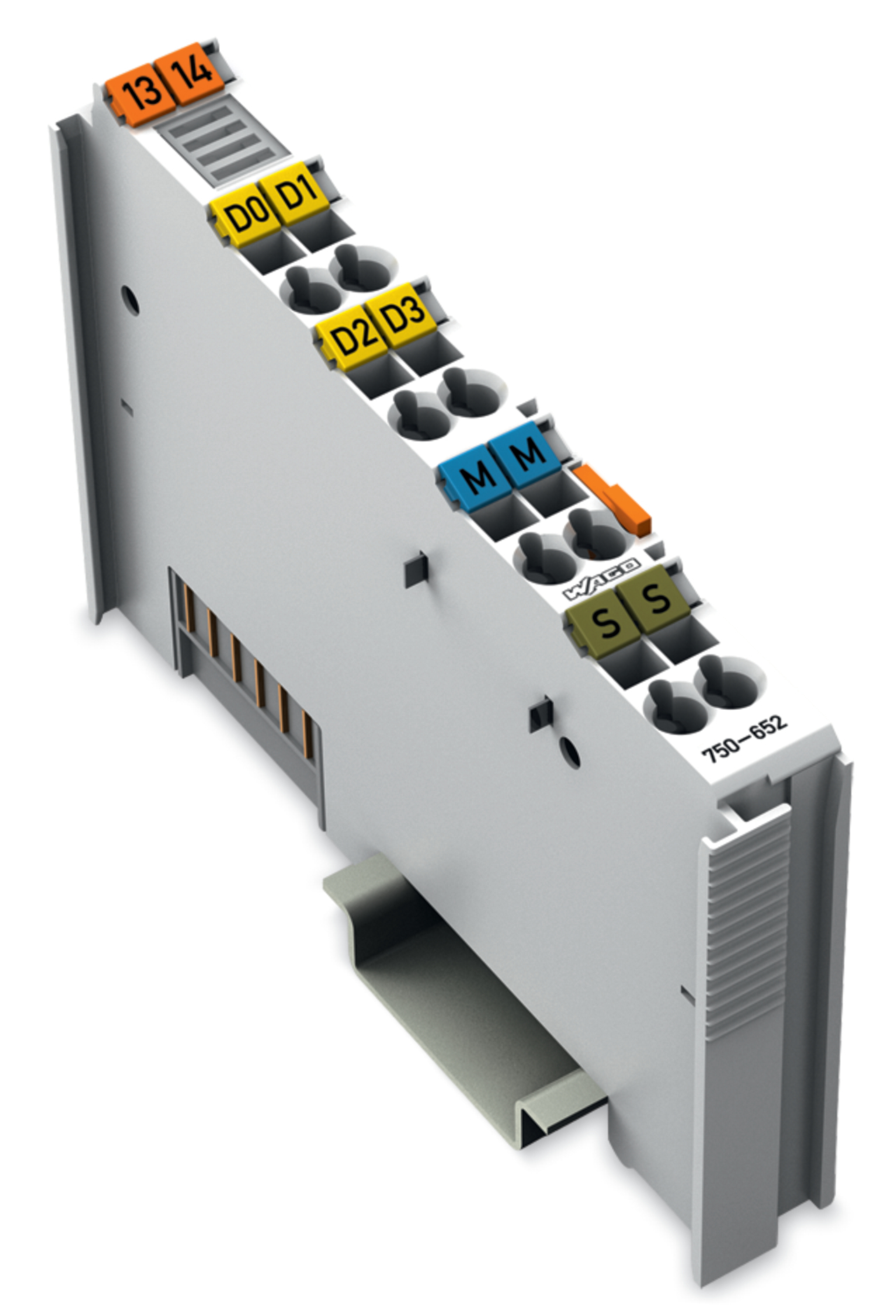

WAGO GmbH & Co. KG Serielle Schnittstelle RS 232C/RS485 750-652

Stahltragschiene 35 x 7,5 mm 1 mm dick 2 m lang gelocht entsprechend EN 60715 Lochbreite 25 mm Lochabstand 36 mm silberfarben

Mini-WSB-Beschriftungskarte als Karte nicht dehnbar unbedruckt aufrastbar weißSchilder individuell konfigurierenDiese Schilder lassen sich übrigens auch individuell über unseren WAGO Konfigurator Smart Designer beschriften.Klicken Sie dafür einfach rechts auf den Button Konfigurieren und beschriften Sie die Schilder nach Ihrem Wunsch, danach können Sie das passende Angebot im Konfigurator dazu anfordern. Hierzu ist eine Anmeldung im Konfigurator erforderlich.Für Wiederbestellungen verwenden Sie einfach die von uns mitgeteilte Artikelnummer, welche auch über ihre Projekte in der Software zu finden ist. Sie haben Fragen zum WAGO Konfigurator Smart Designer?Dann können Sie Ihre Frage direkt an die Mailadresse smart.designer@wago.com schicken.

Schirmklemmbügel 11 mm breit kontaktierbarer Schirmdurchmesser 3 ... 8 mm

Schirmklemmbügel 19 mm breit kontaktierbarer Schirmdurchmesser 7 ... 16 mm

EndmodulAm Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen.Durch die Endklemme wird der interne Klemmenbus geschlossen und die ordnungsgemäße Datenübertragung gewährleistet.

Feldbuskoppler PROFIBUS DP 12 MBd ECODer ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect.Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Fehlerstromschutzschalter 4 polig 10kA 40A 300mA Typ B+.Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) und DIN EN 62423 (VDE 0664-40). Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 100 kHz. Die Auslösung innerhalb dieses Frequenzbereiches bis 20 kHz erfolgt unterhalb von 420 mA. Zur Einhaltung der Anforderungen aus den Installationsnormen DIN VDE 0100-410 und DIN VDE 0100-530. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Bi-Connect-Klemmen unten, blaue Test-Taste,  Fehlerstromanzeige, Typ Bplus. Betriebsanzeige, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

KX Montageplatte, für Klemmenkästen KX und Bus-Gehäuse KX, für BH: 500x200 mm

Polung farblich gekennzeichnet. Leiterquerschnitt bis max. 10 mm². Mit Schnellsteckklemmen. Rückseitig mit Schraubklemmen. Zu komplettieren mit Zentralplatte für TAE/Audio/USB System M 2960xx, 2979xx Zentralplatte mit rechteckigem Ausschnitt und Schriftfeld System Design MEG4250-60xx Zentralplatte für TAE/Audio/USB System Fläche 2978xx Farbe anthrazit.

Installationsetagenklemme mit Drücker 2,5 mm² L/L/PE Push-in CAGE CLAMP® 2,50 mm² grauInstallationsetagenklemme Serie 2203 mit Push-in CAGE CLAMP®Die Installationsetagenklemme mit der Artikelnummer 2203-7645 ermöglicht eine schnelle und sichere Verbindung. Diese Installationsetagenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Installationsetagenklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm².

4-Leiter-Durchgangsklemme 2,5 mm² für Anwendungen Ex e II geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 2,50 mm² grauDurchgangsklemme Serie 2002 mit Push-in CAGE CLAMP®Bei dieser Durchgangsklemme mit der Artikelnummer 2002-1401 steht eine einfache und zuverlässige Verbindung im Vordergrund. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (5,2 x 69,9 x 39,5) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jede Anwendung die passenden Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
