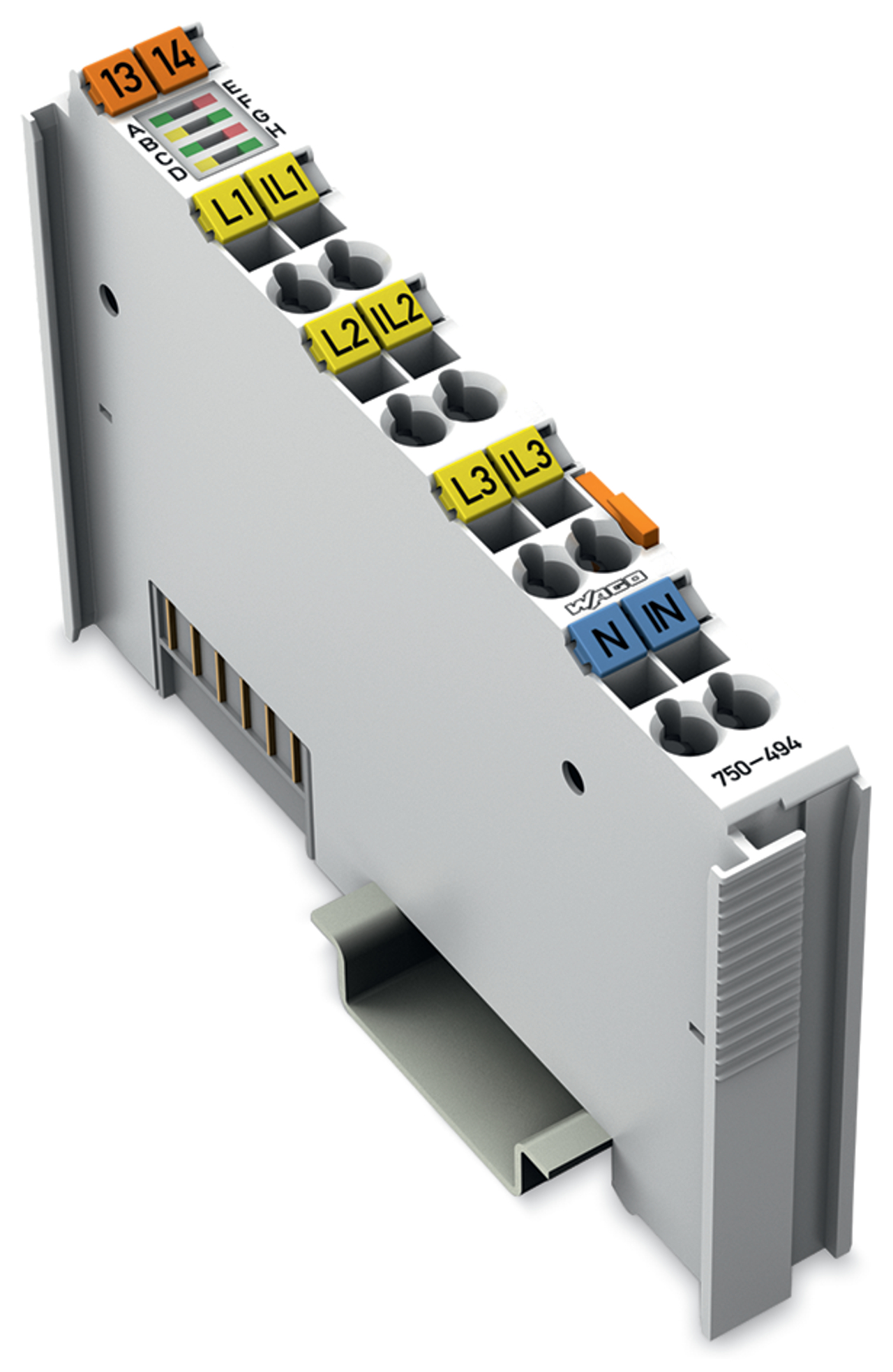

WAGO GmbH & Co. KG Leistungsmessklemme 3-phasig 750-494
Nur 7 auf Lager!
ggf. Abbildung ähnlich
320,15 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005608692
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
750-494
EAN:
4050821548232
Hersteller Programm:
I/O-System;Produktgruppe 15;Serie 750;Serie 750;WAGO - I/O - Systeme
Versandart:
Paket
Hersteller Typ
750-494
Produktinformationen "WAGO GmbH & Co. KG Leistungsmessklemme 3-phasig 750-494"
3-Phasen-Leistungsmessung
AC 480 V 1 ADas 3-Phasen-Leistungsmessmodul 750-494 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.

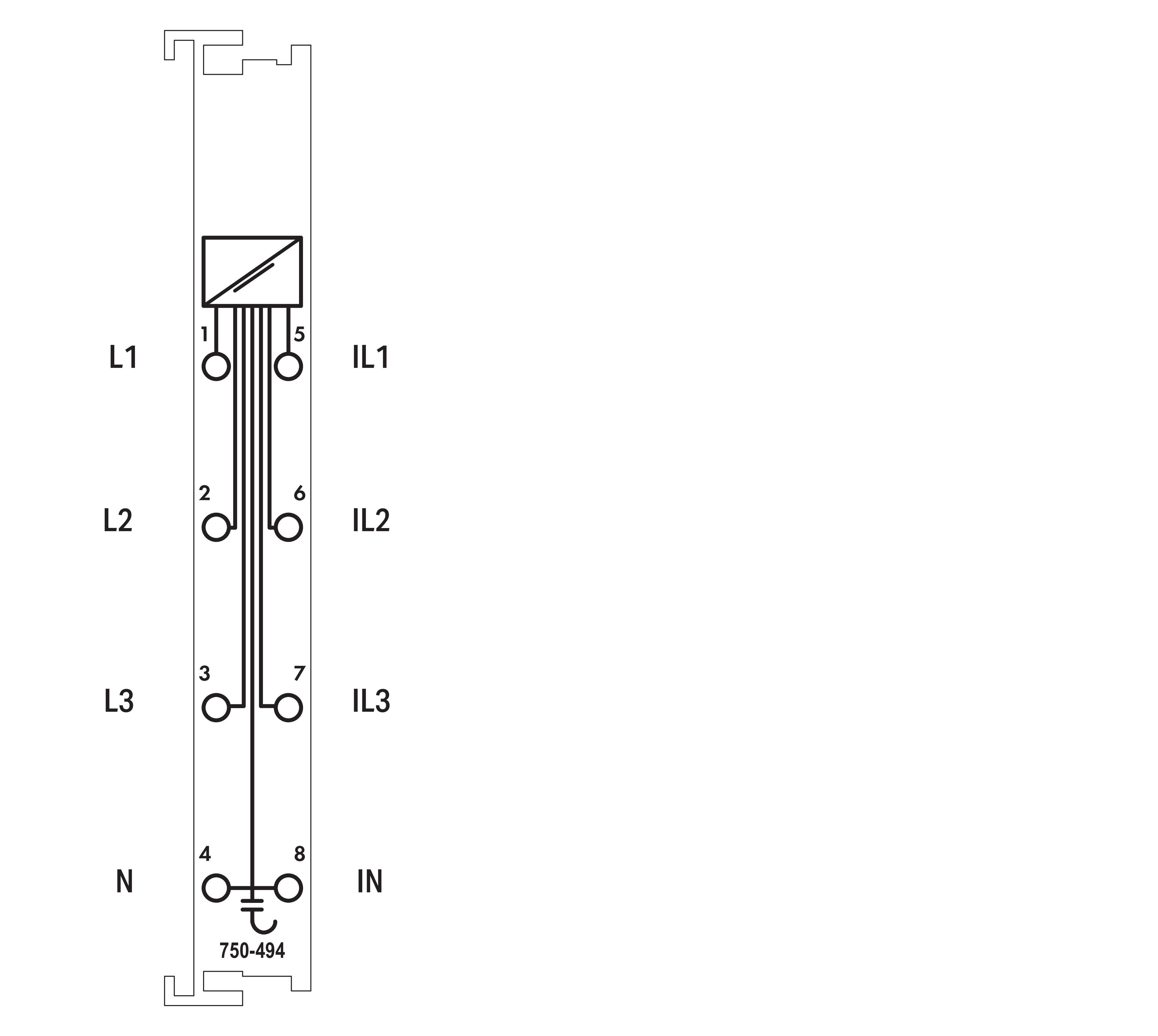

Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.
Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist.
Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt alle Messgrößen wie Blind-/Schein-/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglichen somit, über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die 4-Quadranten-Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder -erzeuger handelt.
AC 480 V 1 ADas 3-Phasen-Leistungsmessmodul 750-494 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.
Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.
Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist.
Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt alle Messgrößen wie Blind-/Schein-/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglichen somit, über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die 4-Quadranten-Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder -erzeuger handelt.
Eigenschaften "WAGO GmbH & Co. KG Leistungsmessklemme 3-phasig 750-494"
| Analoge Ausgänge konfigurierbar: | nein |
|---|---|
| Analoge Eingänge konfigurierbar: | nein |
| Anzahl der analogen Eingänge: | 6 |
| Auflösung der Analogeingänge: | 24 Bit |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Ausgang, Spannung: | nein |
| Ausgang, Strom: | nein |
| Ausgangssignal konfigurierbar: | nein |
| Breite: | 12 mm |
| EAN: | 4050821548232 |
| Eingang, Spannung: | ja |
| Eingang, Strom: | ja |
| Eingang, Thermoelement: | nein |
| Eingang, Widerstand: | nein |
| Eingang, Widerstandsthermometer: | nein |
| Eingangssignal konfigurierbar: | nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich: | ja |
| Fronteinbau möglich: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard GPRS: | nein |
| Funkstandard GSM: | nein |
| Funkstandard UMTS: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Sicherheitsfunktionen: | nein |
| Herstellerprogramm: | I/O-System;Produktgruppe 15;Serie 750;Serie 750;WAGO - I/O - Systeme, Produktgruppe 15;Serie 750;WAGO - I/O - Systeme, Serie 750;WAGO - I/O - Systeme |
| Höhe: | 100 mm |
| IO-Link Master: | nein |
| Markenname: | WAGO GmbH & Co. KG |
| Rack-Montage möglich: | nein |
| Schutzart (IP): | IP20 |
| Spannungsart der Versorgungsspannung: | DC |
| Systemkomponente: | ja |
| Tiefe: | 67,8 mm |
| Tragschienenmontage möglich: | ja |
| Typ: | 750-494 |
| Unterstützt Protokoll für AS-Interface Safety at Work: | nein |
| Unterstützt Protokoll für ASI: | nein |
| Unterstützt Protokoll für CAN: | nein |
| Unterstützt Protokoll für Data-Highway: | nein |
| Unterstützt Protokoll für DeviceNet: | nein |
| Unterstützt Protokoll für DeviceNet Safety: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für Foundation Fieldbus: | nein |
| Unterstützt Protokoll für INTERBUS: | nein |
| Unterstützt Protokoll für INTERBUS-Safety: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LON: | nein |
| Unterstützt Protokoll für MODBUS: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET CBA: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Unterstützt Protokoll für PROFIsafe: | nein |
| Unterstützt Protokoll für SERCOS: | nein |
| Unterstützt Protokoll für SUCONET: | nein |
| Unterstützt Protokoll für SafetyBUS p: | nein |
| Unterstützt Protokoll für TCP/IP: | nein |
| Unterstützt Protokoll für sonstige Bussysteme: | ja |
| Ursprungsland: | DE |
| Versorgungsspannung bei AC 50 Hz: | 277 V |
| Versorgungsspannung bei AC 60 Hz: | 277 V |
| Versorgungsspannung bei DC: | 5 V |
| Wand-/Direktmontage möglich: | nein |
| Zolltarifnummer: | 85389099 |
| Zugehöriges Betriebsmittel (Ex ia): | nein |
| Zugehöriges Betriebsmittel (Ex ib): | nein |
Zubehör
> 500 lagernd
WAGO GmbH & Co. KG Schirmklemmbügel 11mm breit bis 8mm 790-108
4,16 €*
Schirmklemmbügel 11 mm breit kontaktierbarer Schirmdurchmesser 3 ... 8 mm
WAGO GmbH & Co. KG WSB-Bezeichnungskarte weiss unbedruckt 248-501
1,92 €*
Mini-WSB-Beschriftungskarte als Karte nicht dehnbar unbedruckt aufrastbar weißSchilder individuell konfigurierenDiese Schilder lassen sich übrigens auch individuell über unseren WAGO Konfigurator Smart Designer beschriften.Klicken Sie dafür einfach rechts auf den Button Konfigurieren und beschriften Sie die Schilder nach Ihrem Wunsch, danach können Sie das passende Angebot im Konfigurator dazu anfordern. Hierzu ist eine Anmeldung im Konfigurator erforderlich.Für Wiederbestellungen verwenden Sie einfach die von uns mitgeteilte Artikelnummer, welche auch über ihre Projekte in der Software zu finden ist. Sie haben Fragen zum WAGO Konfigurator Smart Designer?Dann können Sie Ihre Frage direkt an die Mailadresse smart.designer@wago.com schicken.

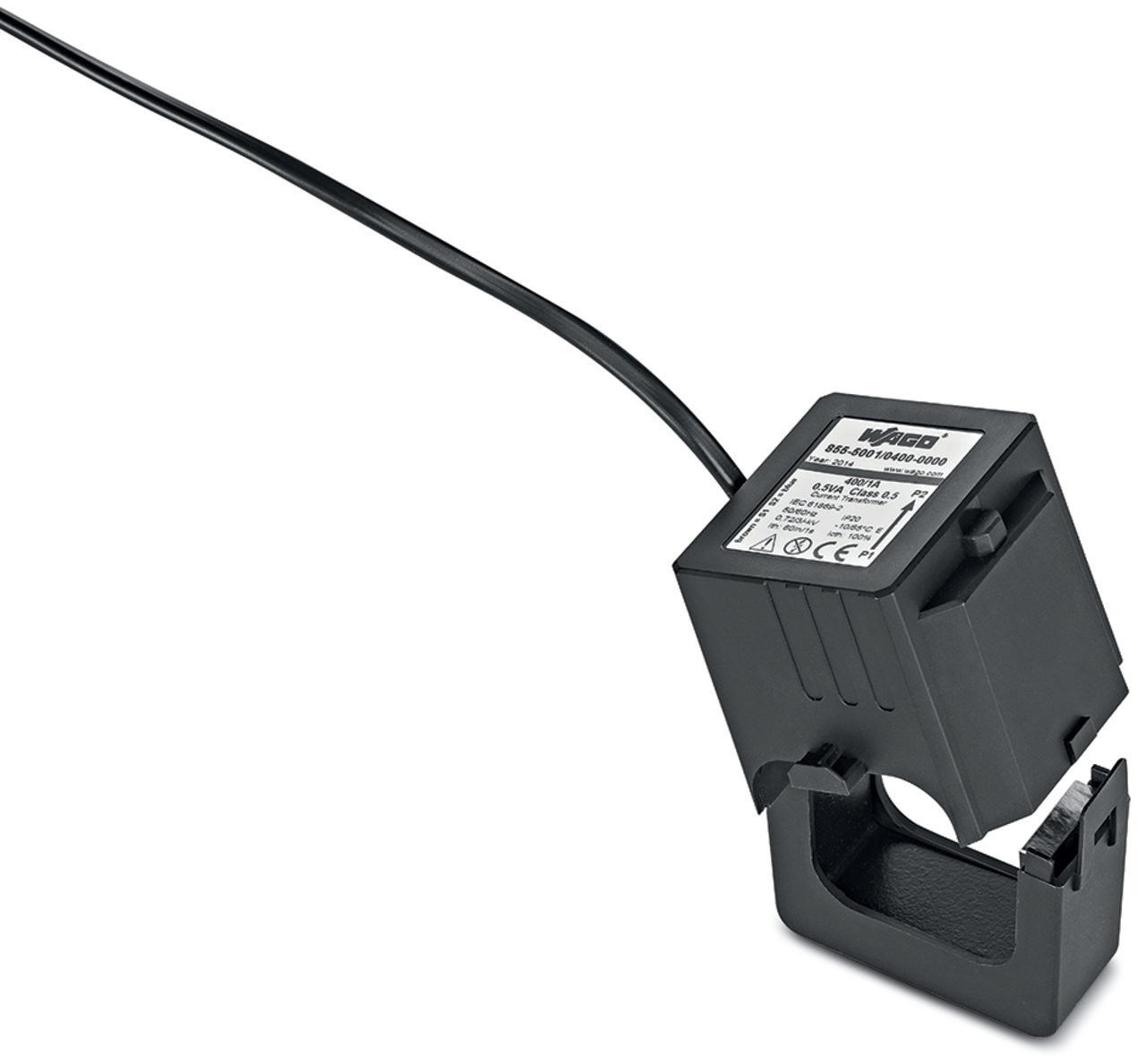

WAGO GmbH & Co. KG Kabelumbau-Stromwandler 855-5001/250-001
89,86 €*
Kabelumbau-Stromwandler Primärer Bemessungsstrom 250 A Sekundärer Bemessungsstrom 1 A Bemessungsleistung 0,5 VA Genauigkeitsklasse 1 Leitungslänge 5 mKurzbeschreibung:Die kompakten teilbaren Kabelumbau-Stromwandler sind speziell für das Nachrüsten in bestehenden Anlagen geeignet. Kabelumbau-Stromwandler finden insbesondere Anwendung in Fällen, bei denen der Strompfad nicht unterbrochen werden darf. Die Genauigkeit des Kabelumbau-Stromwandlers führt zu besonders genauen Strommessungen. Die Kabelumbau-Stromwandler sind mit der angegebenen Bemessungsleistung am Ende des Kabels belastbar. Alle Wandler sind mit farbkodiertem Kabel ausgelegt. Zwei mitgelieferte UV-beständige Kabelbinder gewährleisten eine sichere und einfache Montage.Merkmale:Übersetzungsverhältnisse von primärseitig 250 A und sekundärseitig 1 A. Keine Unterbrechung der Messleitung. Ideal für die Anwendung in sehr kleinen Räumen. Besonders schnelle Montage. Für Anwendung um isolierte Leiter bis Ø 42 mm. Kompakt und scharnierbar. Farbkodierte Anschlussleitung 5 m.
WAGO GmbH & Co. KG Tragschiene 35x7,5x1x2000mm gel. 210-112
8,55 €*
Stahltragschiene 35 x 7,5 mm 1 mm dick 2 m lang gelocht entsprechend EN 60715 Lochbreite 25 mm Lochabstand 36 mm silberfarben
WAGO GmbH & Co. KG Schirmklemmbügel 19mm breit 7-16mm 790-116
4,75 €*
Schirmklemmbügel 19 mm breit kontaktierbarer Schirmdurchmesser 7 ... 16 mm
WAGO GmbH & Co. KG Aufsteck-Stromwandler 64A/1A 855-2701/064-001
26,59 €*
Aufsteck-Stromwandler Primärer Bemessungsstrom 64 A Sekundärer Bemessungsstrom 1 A Bemessungsleistung 0,2 VA Genauigkeitsklasse 1Kurzbeschreibung:Aufsteck-Stromwandler der Serie 855 sind induktive, nach dem Trafo-Prinzip arbeitende, 1-Leiter-Stromwandler. Aufgrund des angewendeten Messprinzips eignen sich Stromwandler dieses Typs zur ausschließlichen Verwendung in Wechselstromnetzen.Merkmale:Erster Stromwandler mit picoMAX®-Anschlusstechnik. Montage auch auf engstem Raum. Das einfache Verbundsystem ermöglicht ein Phasenabstand von 17,5 mm und passt sich optimal jedem Leitungsschutzschalter an. Tragschienenadapter (855-9927) zur einfachen Befestigung des Stromwandlers auf Tragschienen bzw. Montageplatten. Ströme von 64 A bzw. 35 A auf 1 A gewandelt. Genauigkeitsklasse 1.
WAGO GmbH & Co. KG Aufsteck-Stromwandler 35A/1A 855-2701/035-001
25,25 €*
Aufsteck-Stromwandler Primärer Bemessungsstrom 35 A Sekundärer Bemessungsstrom 1 A Bemessungsleistung 0,2 VA Genauigkeitsklasse 1Kurzbeschreibung:Aufsteck-Stromwandler der Serie 855 sind induktive, nach dem Trafo-Prinzip arbeitende 1-Leiter-Stromwandler. Aufgrund des angewendeten Messprinzips eignen sich Stromwandler dieses Typs zur ausschließlichen Verwendung in Wechselstromnetzen.Merkmale:Erster Stromwandler mit picoMAX®-Anschlusstechnik. Montage auch auf engstem Raum. Das einfache Verbundsystem ermöglicht einen Phasenabstand von 17,5 mm und passt sich optimal jedem Leitungsschutzschalter an.. Tragschienenadapter (855-9927) zur einfachen Befestigung des Stromwandlers auf Tragschienen bzw. Montageplatten. Ströme von 64 A bzw. 35 A auf 1 A gewandelt. Genauigkeitsklasse 1.
WAGO GmbH & Co. KG Kabelumbau-Stromwandler 100A/1A 0,2 855-3001/100-003
63,83 €*
Kabelumbau-Stromwandler Primärer Bemessungsstrom 100 A Sekundärer Bemessungsstrom 1 A Bemessungsleistung 0,2 VA Genauigkeitsklasse 3 Leitungslänge 3 mKurzbeschreibung:Die kompakten teilbaren Kabelumbau-Stromwandler sind speziell für das Nachrüsten in bestehenden Anlagen geeignet. Kabelumbau-Stromwandler finden insbesondere Anwendung in Fällen, bei denen der Strompfad nicht unterbrochen werden darf. Die Genauigkeit des Kabelumbau-Stromwandlers führt zu besonders genauen Strommessungen. Die Kabelumbau-Stromwandler sind mit der angegebenen Bemessungsleistung am Ende des Kabels belastbar. Alle Wandler sind mit farbkodiertem Kabel ausgelegt. Zwei mitgelieferte UV-beständige Kabelbinder gewährleisten eine sichere und einfache Montage.Merkmale:Übersetzungsverhältnisse von primärseitig 100 A und sekundärseitig 1 A. Keine Unterbrechung der Messleitung. Ideal für die Anwendung in sehr kleinen Räumen. Besonders schnelle Montage. Für Anwendung um isolierte Leiter Ø 18 mm. Kompakt und scharnierbar. Farbkodierte Anschlussleitung 3 m.
WAGO GmbH & Co. KG Kabelumbau-Stromwandler 150A/1A 0,2 855-4001/150-001
71,26 €*
Kabelumbau-Stromwandler Primärer Bemessungsstrom 150 A Sekundärer Bemessungsstrom 1 A Bemessungsleistung 0,2 VA Genauigkeitsklasse 1 Leitungslänge 3 mKurzbeschreibung:Die kompakten teilbaren Kabelumbau-Stromwandler sind speziell für das Nachrüsten in bestehenden Anlagen geeignet. Kabelumbau-Stromwandler finden insbesondere Anwendung in Fällen, bei denen der Strompfad nicht unterbrochen werden darf. Die Genauigkeit des Kabelumbau-Stromwandlers führt zu besonders genauen Strommessungen. Die Kabelumbau-Stromwandler sind mit der angegebenen Bemessungsleistung am Ende des Kabels belastbar. Alle Wandler sind mit farbkodiertem Kabel ausgelegt. Zwei mitgelieferte UV-beständige Kabelbinder gewährleisten eine sichere und einfache Montage.Merkmale:Übersetzungsverhältnisse von primärseitig 150 A und sekundärseitig 1 A. Keine Unterbrechung der Messleitung. Ideal für die Anwendung in sehr kleinen Räumen. Besonders schnelle Montage. Für Anwendung um isolierte Leiter bis Ø 18 mm. Kompakt und scharnierbar. Farbkodierte Anschlussleitung 3 m.

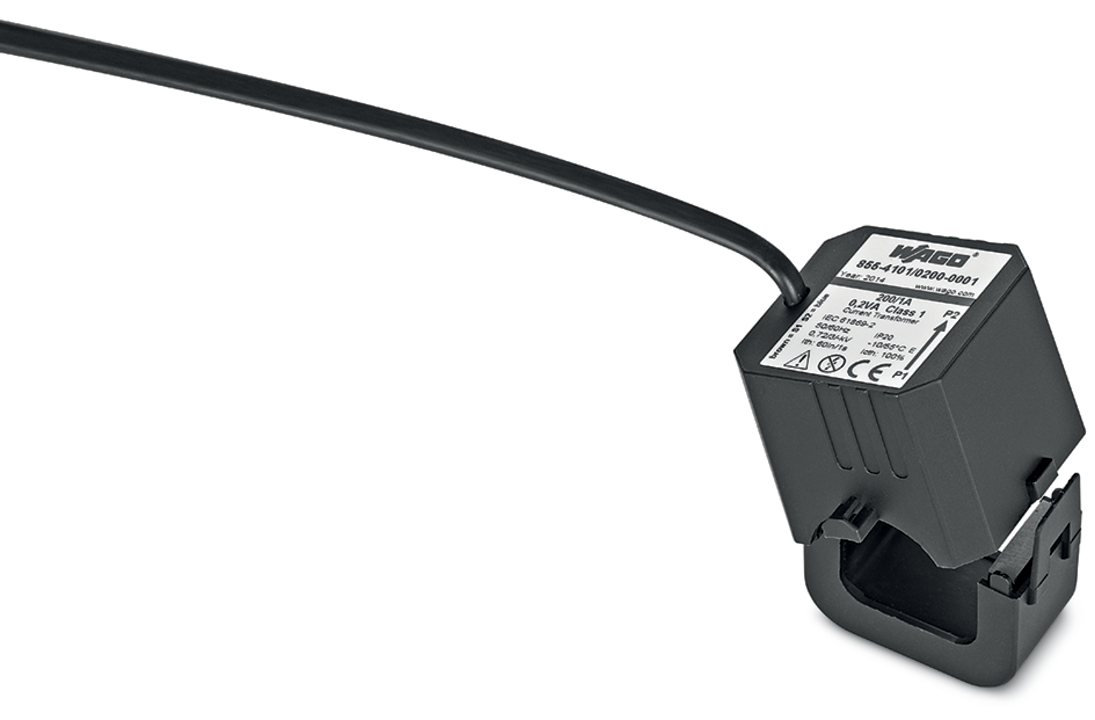

WAGO GmbH & Co. KG Kabelumbau-Stromwandler 250A/1A 0,2 855-4101/250-001
