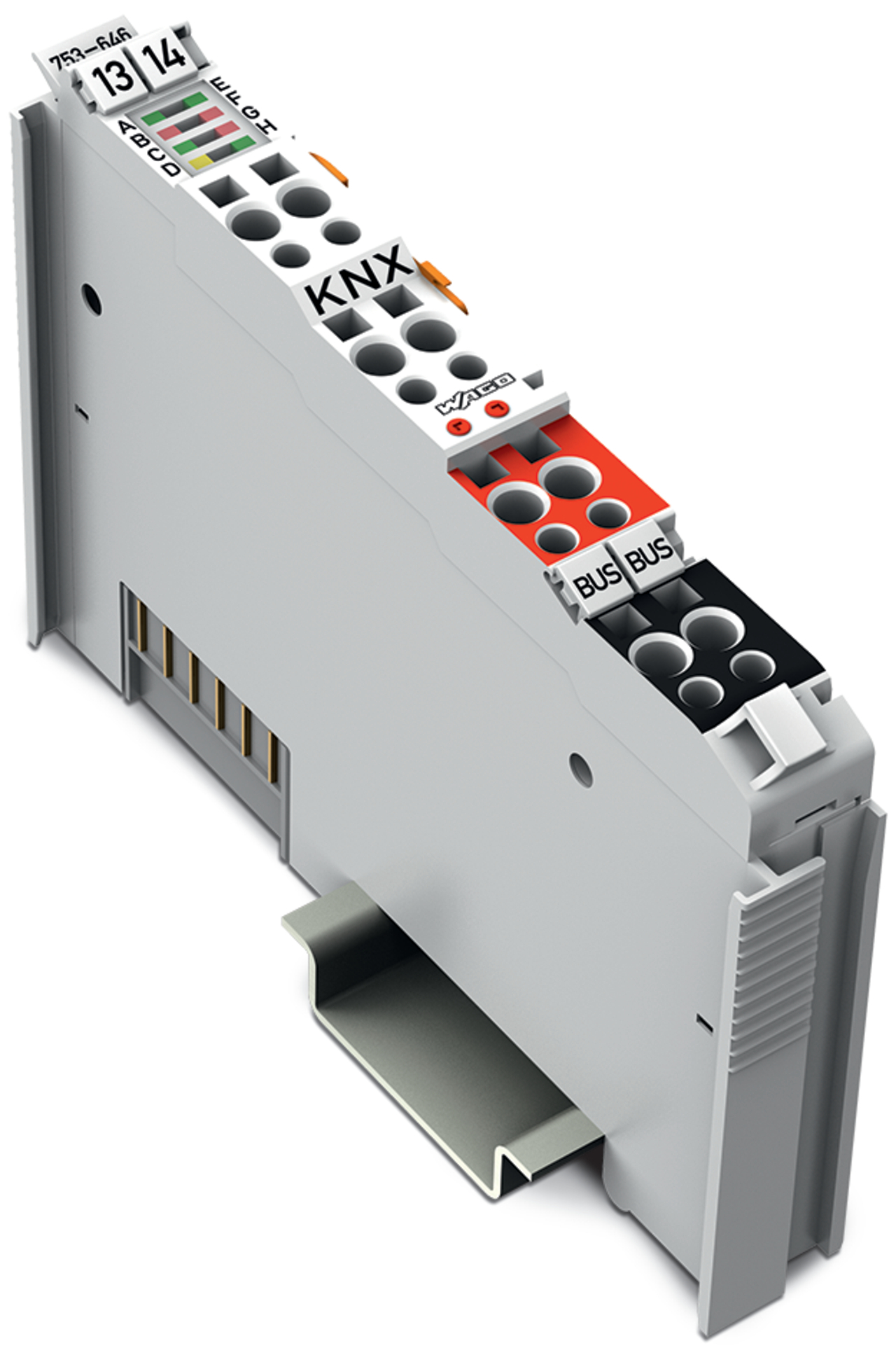

WAGO GmbH & Co. KG KNX/EIB-Modul 753-646
Nur 1 auf Lager!
ggf. Abbildung ähnlich
383,34 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005606914
Hersteller:
WAGO GmbH & Co. KG
Hersteller-Nr.:
753-646
EAN:
4045454778033
Hersteller Programm:
I/O-System;Produktgruppe 15;Serie 753;Serie 753;WAGO - I/O - Systeme
Versandart:
Paket
Hersteller Typ
753-646
Produktinformationen "WAGO GmbH & Co. KG KNX/EIB-Modul 753-646"
KNX/EIB/TP1-SchnittstelleDas KNX/EIB/TP1-Modul 753-646 dient zur Anbindung an ein KNX/EIB/TP1-Netzwerk. Das Modul unterstützt zwei unterschiedliche Funktionen:
1. Gerätemodus: Das Modul ermöglicht die Anbindung der für die Gebäudeautomation relevanten programmierbaren Controller an ein KNX/TP1-Netzwerk. In einem KNX-Netzwerk stellt sich das Modul als Standard-KNX-Gerät dar und wird über das Inbetriebnahmetool ETS Professional eingebunden. Das Modul unterstützt maximal 253 Kommunikationsobjekte mit beliebigen DPTs, 254 Gruppenadressen und 254 Assoziationen. Die Programmierung der Applikation erfolgt über die Software WAGO-I/O-PRO. Die Zuordnung von Daten aus dem Applikationsprogramm auf Gruppenadressen wird über ein ETS-PlugIn vorgenommen, welches in der WAGO-Produktdatenbank enthalten ist.
2. Router-Modus: In Kombination des Controllers KNX IP 750-849 oder 750-889 mit der ersten gesteckten KNX/EIB/TP1-Klemme 753-646 wird das Gerät zu einem KNXnet/IP-Router. Die Umstellung der Klemme auf Router-Modus erfolgt automatisch. Ein Applikationsprogramm ist für den Betrieb im Router-Modus nicht erforderlich. Weitere am Controller KNX IP angereihte Klemmen werden von der Applikation im Gerätemodus angesprochen.

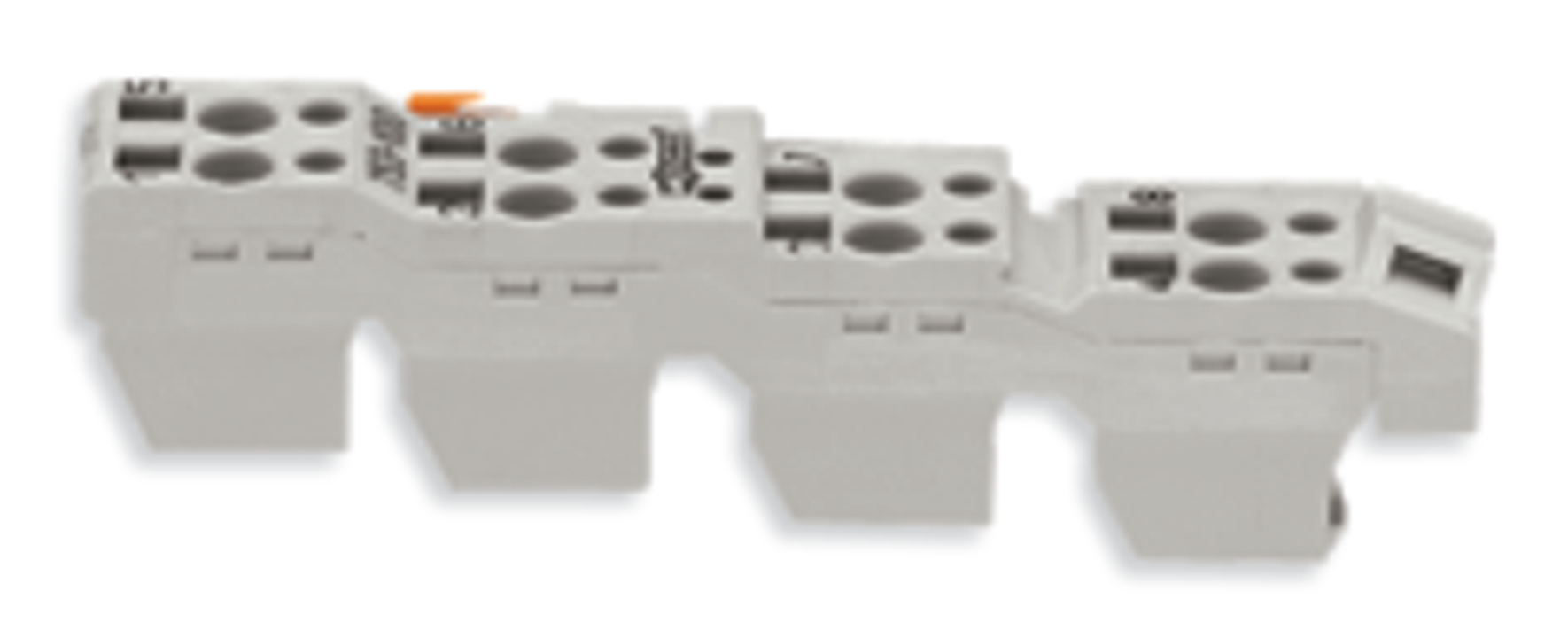

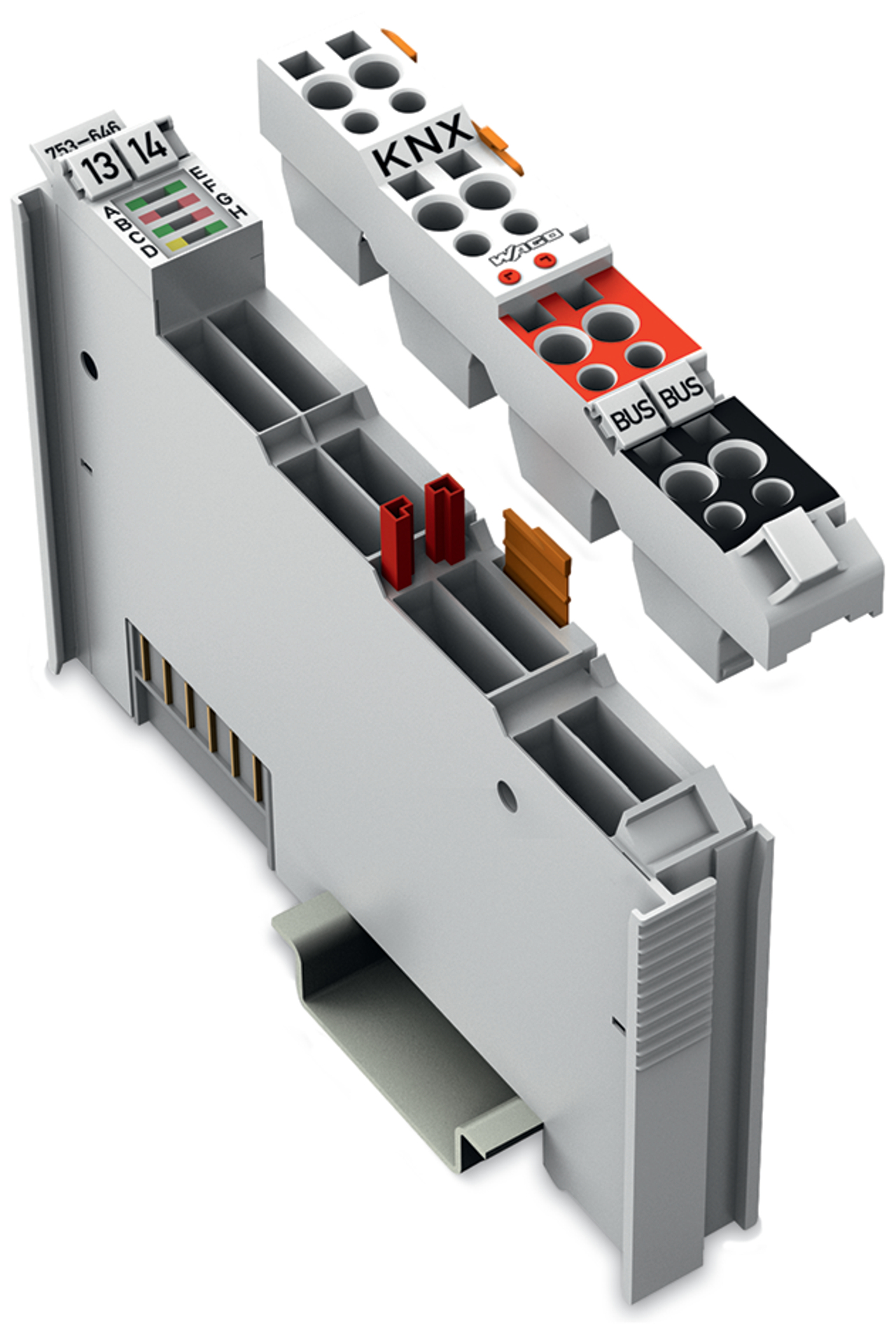

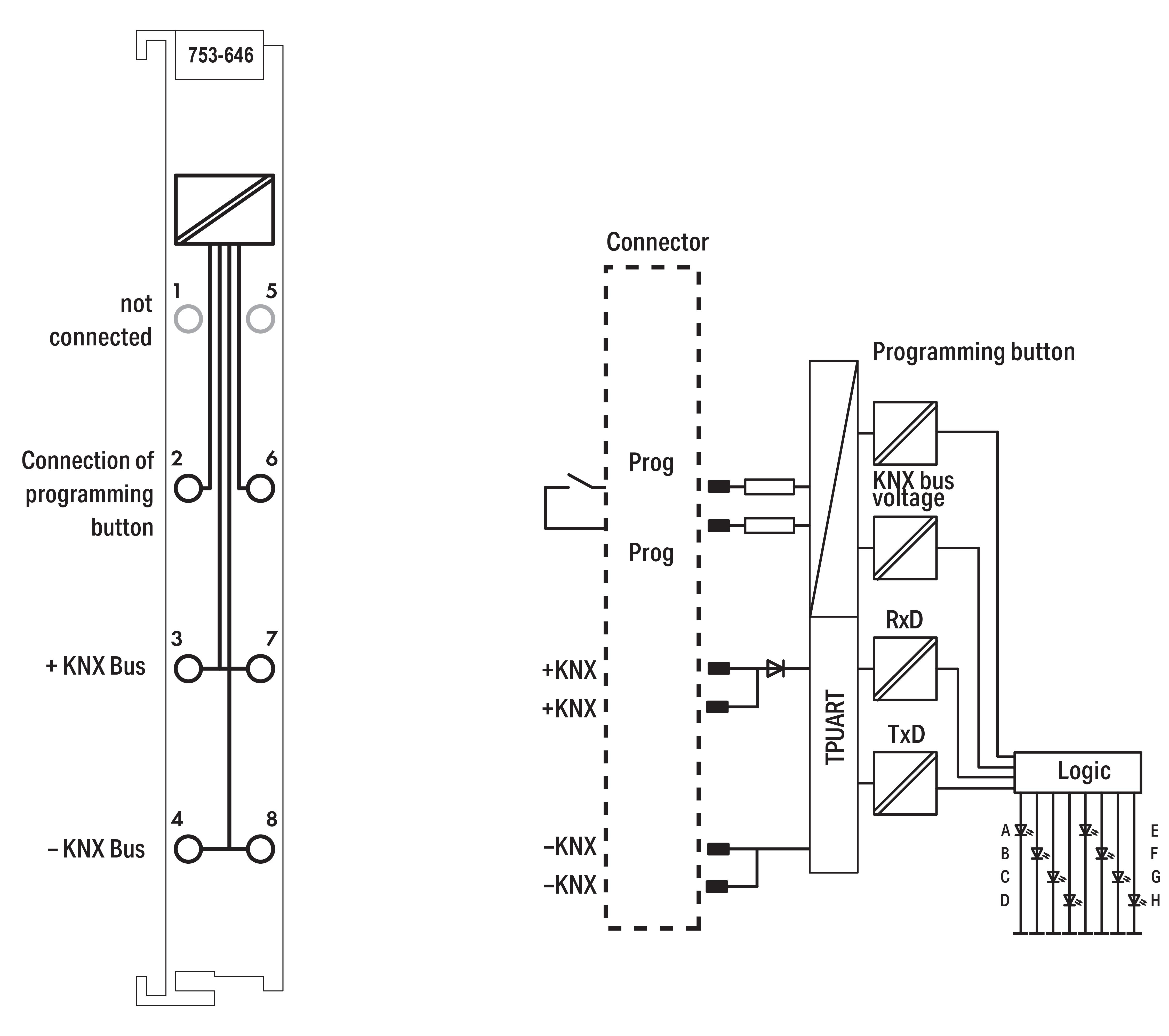

Der Stecker der Serie 753 mit intern gebrückten Kontakten (3/7 und 4/8) ist im Lieferumfang enthalten.
Für den Betrieb des KNX/EIB/TP1-Moduls wird eine externe KNX-Spannungsversorgung und die ETS Professional benötigt.
1. Gerätemodus: Das Modul ermöglicht die Anbindung der für die Gebäudeautomation relevanten programmierbaren Controller an ein KNX/TP1-Netzwerk. In einem KNX-Netzwerk stellt sich das Modul als Standard-KNX-Gerät dar und wird über das Inbetriebnahmetool ETS Professional eingebunden. Das Modul unterstützt maximal 253 Kommunikationsobjekte mit beliebigen DPTs, 254 Gruppenadressen und 254 Assoziationen. Die Programmierung der Applikation erfolgt über die Software WAGO-I/O-PRO. Die Zuordnung von Daten aus dem Applikationsprogramm auf Gruppenadressen wird über ein ETS-PlugIn vorgenommen, welches in der WAGO-Produktdatenbank enthalten ist.
2. Router-Modus: In Kombination des Controllers KNX IP 750-849 oder 750-889 mit der ersten gesteckten KNX/EIB/TP1-Klemme 753-646 wird das Gerät zu einem KNXnet/IP-Router. Die Umstellung der Klemme auf Router-Modus erfolgt automatisch. Ein Applikationsprogramm ist für den Betrieb im Router-Modus nicht erforderlich. Weitere am Controller KNX IP angereihte Klemmen werden von der Applikation im Gerätemodus angesprochen.
Der Stecker der Serie 753 mit intern gebrückten Kontakten (3/7 und 4/8) ist im Lieferumfang enthalten.
Für den Betrieb des KNX/EIB/TP1-Moduls wird eine externe KNX-Spannungsversorgung und die ETS Professional benötigt.
Eigenschaften "WAGO GmbH & Co. KG KNX/EIB-Modul 753-646"
| Anzahl der Funktionen: | 1 |
|---|---|
| Breite: | 12 mm |
| EAN: | 4045454778033 |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich: | ja |
| Frequenzmessung: | nein |
| Fronteinbau möglich: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard GPRS: | nein |
| Funkstandard GSM: | nein |
| Funkstandard UMTS: | nein |
| Funkstandard WLAN 802.11: | nein |
| Funktionsblock Automatischer Reset: | nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen: | nein |
| Funktionsblock Betriebsartenwahl: | nein |
| Funktionsblock NOT-AUS: | nein |
| Funktionsblock Wiederanlaufsperre: | nein |
| Funktionsblock Zugangskontrolle: | nein |
| Funktionsblock Zustimm-Taster: | nein |
| Funktionsblock Zweihand-Schaltung: | nein |
| Geeignet für Absolut-Wert-Erfassung: | nein |
| Geeignet für Bahnsteuerung: | nein |
| Geeignet für CNC: | nein |
| Geeignet für Druck-Regelung: | nein |
| Geeignet für Durchfluss-Messung: | nein |
| Geeignet für Durchfluss-Regelung: | nein |
| Geeignet für Einachs-Positionierung: | nein |
| Geeignet für Einachs-Regelung: | nein |
| Geeignet für Inkremental-Wert-Erfassung: | nein |
| Geeignet für Mehrachs-Positionierung: | nein |
| Geeignet für Mehrachs-Regelung: | nein |
| Geeignet für NC: | nein |
| Geeignet für Nocken-Steuerung: | nein |
| Geeignet für SSI: | nein |
| Geeignet für Schweiß-Regelung: | nein |
| Geeignet für Sicherheitsfunktionen: | nein |
| Geeignet für Temperaturregelung: | nein |
| Geeignet für Wegerfassung: | nein |
| Geeignet für Zählen: | nein |
| Geeignet für fliegende Säge: | nein |
| Geeignet zum Wiegen: | nein |
| Herstellerprogramm: | I/O-System;Produktgruppe 15;Serie 753;Serie 753;WAGO - I/O - Systeme, Produktgruppe 15;Serie 753;WAGO - I/O - Systeme, Serie 753;WAGO - I/O - Systeme |
| Höhe: | 100 mm |
| IO-Link Master: | nein |
| Markenname: | WAGO GmbH & Co. KG |
| Mit optischer Schnittstelle: | nein |
| Rack-Montage möglich: | nein |
| Schutzart (IP): | IP20 |
| Schützkontrolle Funktionsblock: | nein |
| Spannungsart der Versorgungsspannung: | DC |
| Systemkomponente: | ja |
| Tiefe: | 69 mm |
| Tragschienenmontage möglich: | ja |
| Typ: | 753-646 |
| Unterstützt Protokoll für AS-Interface Safety at Work: | nein |
| Unterstützt Protokoll für ASI: | nein |
| Unterstützt Protokoll für CAN: | nein |
| Unterstützt Protokoll für Data-Highway: | nein |
| Unterstützt Protokoll für DeviceNet: | nein |
| Unterstützt Protokoll für DeviceNet Safety: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für Foundation Fieldbus: | nein |
| Unterstützt Protokoll für INTERBUS: | nein |
| Unterstützt Protokoll für INTERBUS-Safety: | nein |
| Unterstützt Protokoll für KNX: | ja |
| Unterstützt Protokoll für LON: | nein |
| Unterstützt Protokoll für MODBUS: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET CBA: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Unterstützt Protokoll für PROFIsafe: | nein |
| Unterstützt Protokoll für SERCOS: | nein |
| Unterstützt Protokoll für SUCONET: | nein |
| Unterstützt Protokoll für SafetyBUS p: | nein |
| Unterstützt Protokoll für TCP/IP: | nein |
| Unterstützt Protokoll für sonstige Bussysteme: | ja |
| Ursprungsland: | DE |
| Versorgungsspannung bei DC: | 5 V |
| Wand-/Direktmontage möglich: | nein |
| Zolltarifnummer: | 85389099 |
| Zugehöriges Betriebsmittel (Ex ia): | nein |
| Zugehöriges Betriebsmittel (Ex ib): | nein |
