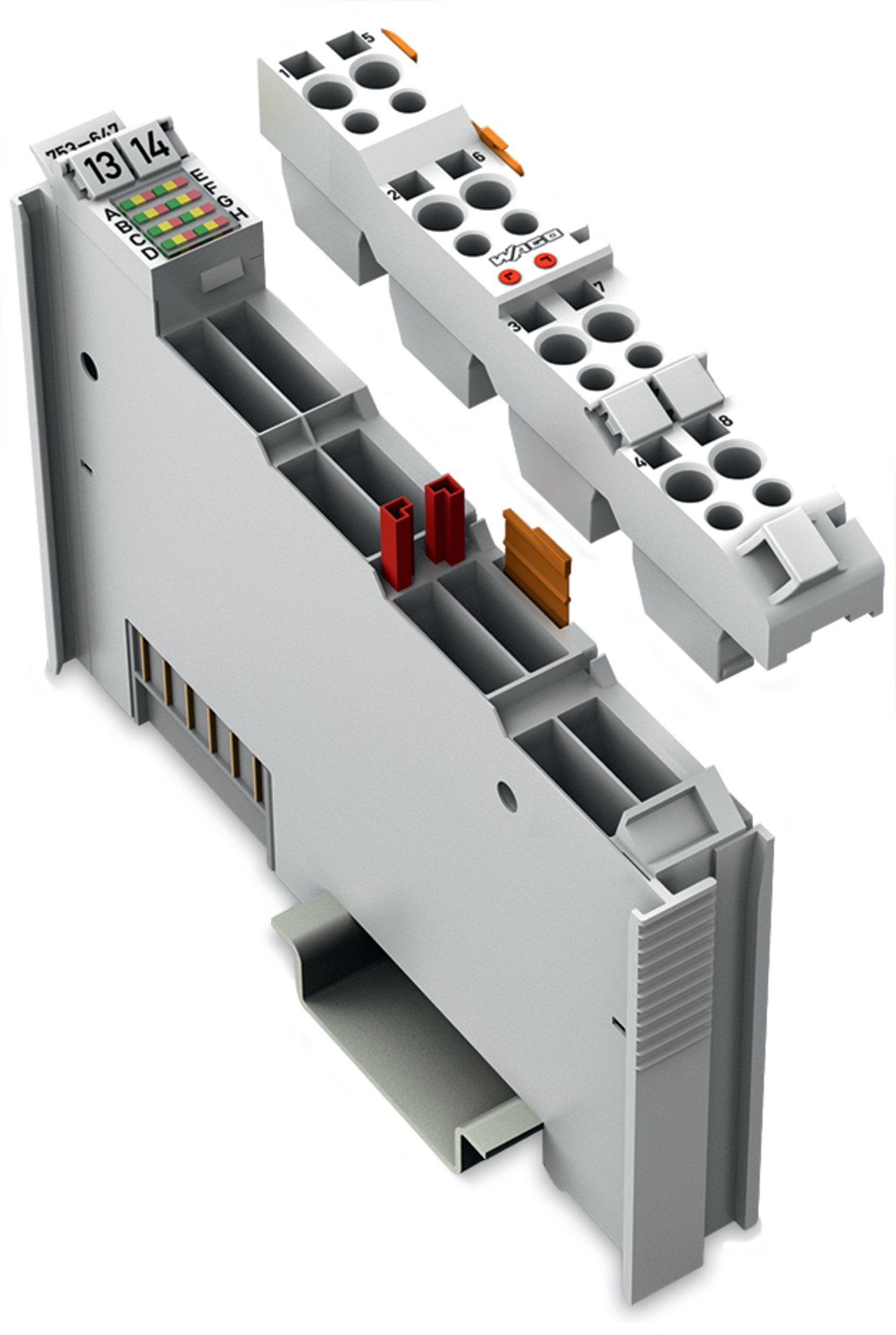

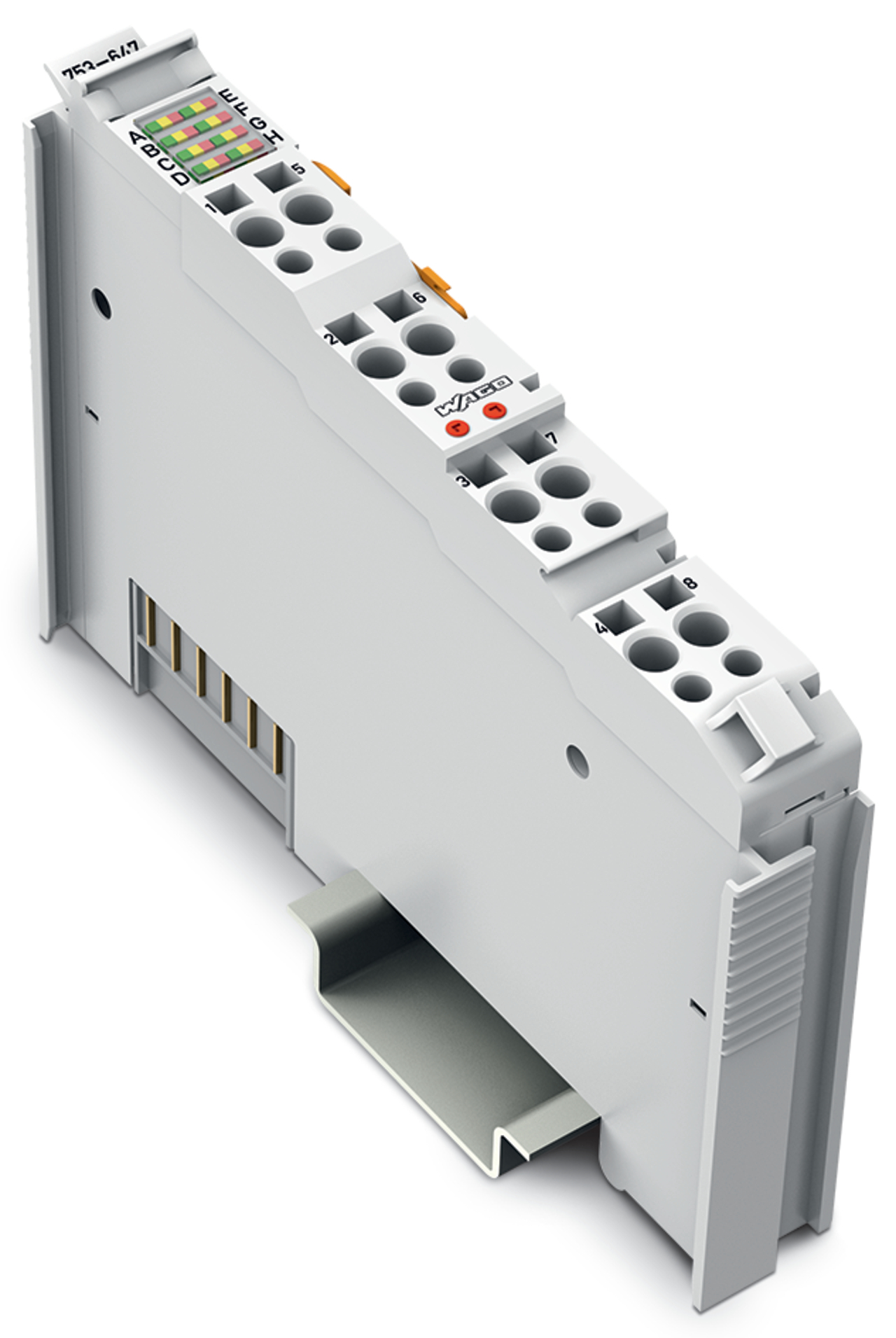

WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647
Nur 7 auf Lager!
ggf. Abbildung ähnlich
295,56 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005608643
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
753-647
EAN:
4050821475712
Hersteller Programm:
I/O-System;Produktgruppe 15;Serie 753;Serie 753;WAGO - I/O - Systeme
Versandart:
Paket
Hersteller Typ
753-647
Produktinformationen "WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647"
DALI-Multi-MasterDer DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.
Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).
Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw.e! COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.
Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder stand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw.e! COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.

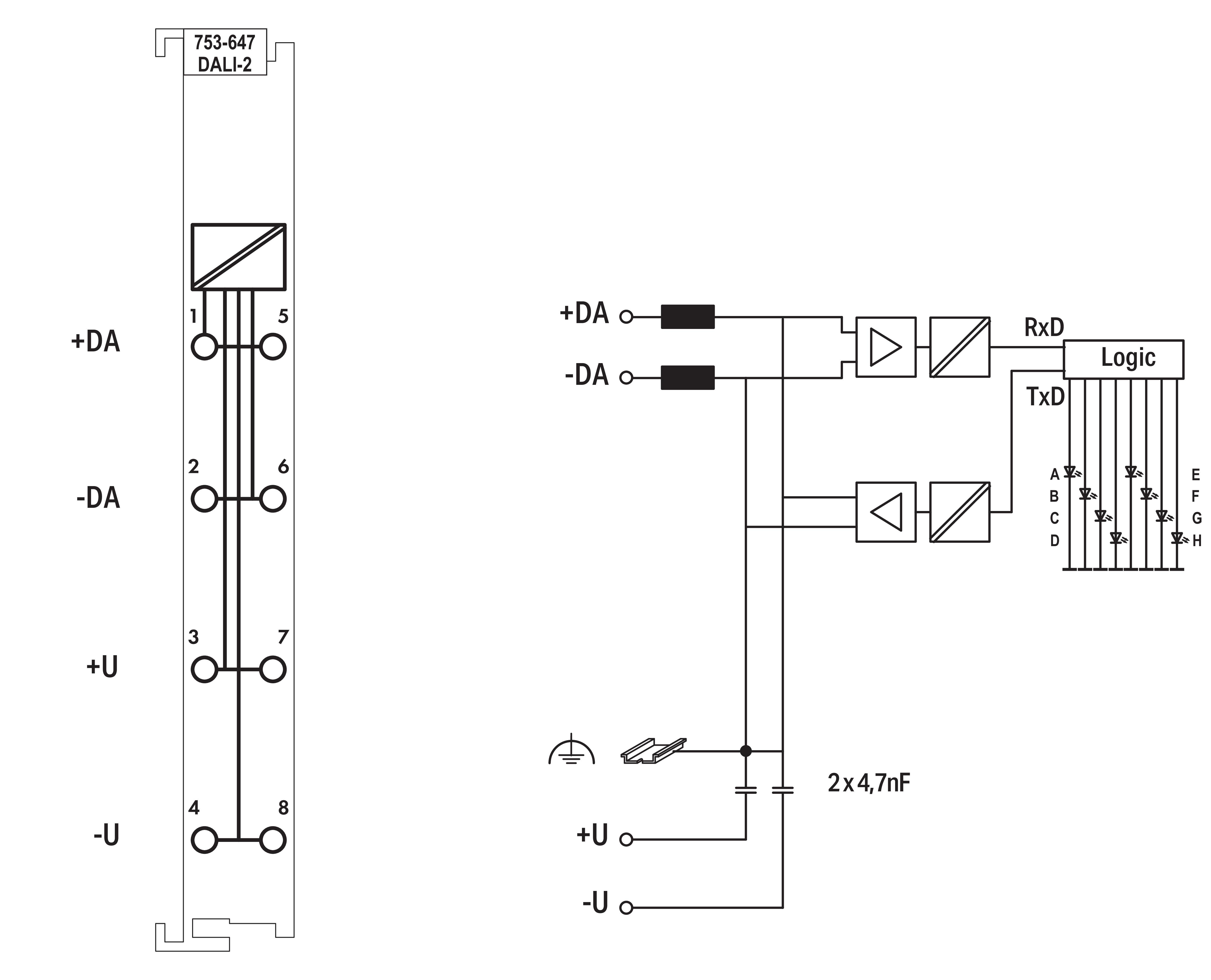

Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:
1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.
2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)
Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).
Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw.
Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder stand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw.
Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:
1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.
2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)
Eigenschaften "WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647"
| Breite: | 12 mm |
|---|---|
| EAN: | 4050821475712 |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich: | ja |
| Fronteinbau möglich: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard GPRS: | nein |
| Funkstandard GSM: | nein |
| Funkstandard LTE: | nein |
| Funkstandard UMTS: | nein |
| Funkstandard WLAN 802.11: | nein |
| Funkstandard eGPRS: | nein |
| Geeignet für Sicherheitsfunktionen: | nein |
| Herstellerartikelnummer: | 753-647 |
| Herstellerprogramm: | I/O-System;Produktgruppe 15;Serie 753;Serie 753;WAGO - I/O - Systeme, Produktgruppe 15;Serie 753;WAGO - I/O - Systeme, Serie 753;WAGO - I/O - Systeme |
| Höhe: | 100 mm |
| IO-Link Master: | nein |
| Markenname: | WAGO GmbH & Co. KG |
| Mit Potentialtrennung: | ja |
| Rack-Montage möglich: | nein |
| Schutzart (IP): | IP20 |
| Spannungsart der Versorgungsspannung: | DC |
| Systemkomponente: | nein |
| Tiefe: | 69 mm |
| Tragschienenmontage möglich: | ja |
| Unterstützt Protokoll für AS-Interface Safety at Work: | nein |
| Unterstützt Protokoll für ASI: | nein |
| Unterstützt Protokoll für CAN: | nein |
| Unterstützt Protokoll für Data-Highway: | nein |
| Unterstützt Protokoll für DeviceNet: | nein |
| Unterstützt Protokoll für DeviceNet Safety: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für Foundation Fieldbus: | nein |
| Unterstützt Protokoll für INTERBUS: | nein |
| Unterstützt Protokoll für INTERBUS-Safety: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LON: | nein |
| Unterstützt Protokoll für MODBUS: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET CBA: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Unterstützt Protokoll für PROFIsafe: | nein |
| Unterstützt Protokoll für SERCOS: | nein |
| Unterstützt Protokoll für SUCONET: | nein |
| Unterstützt Protokoll für SafetyBUS p: | nein |
| Unterstützt Protokoll für TCP/IP: | nein |
| Unterstützt Protokoll für sonstige Bussysteme: | ja |
| Ursprungsland: | DE |
| Versorgungsspannung bei DC: | 18 V |
| Wand-/Direktmontage möglich: | nein |
| Zolltarifnummer: | 85389099 |
| Zugehöriges Betriebsmittel (Ex ia): | nein |
| Zugehöriges Betriebsmittel (Ex ib): | nein |
