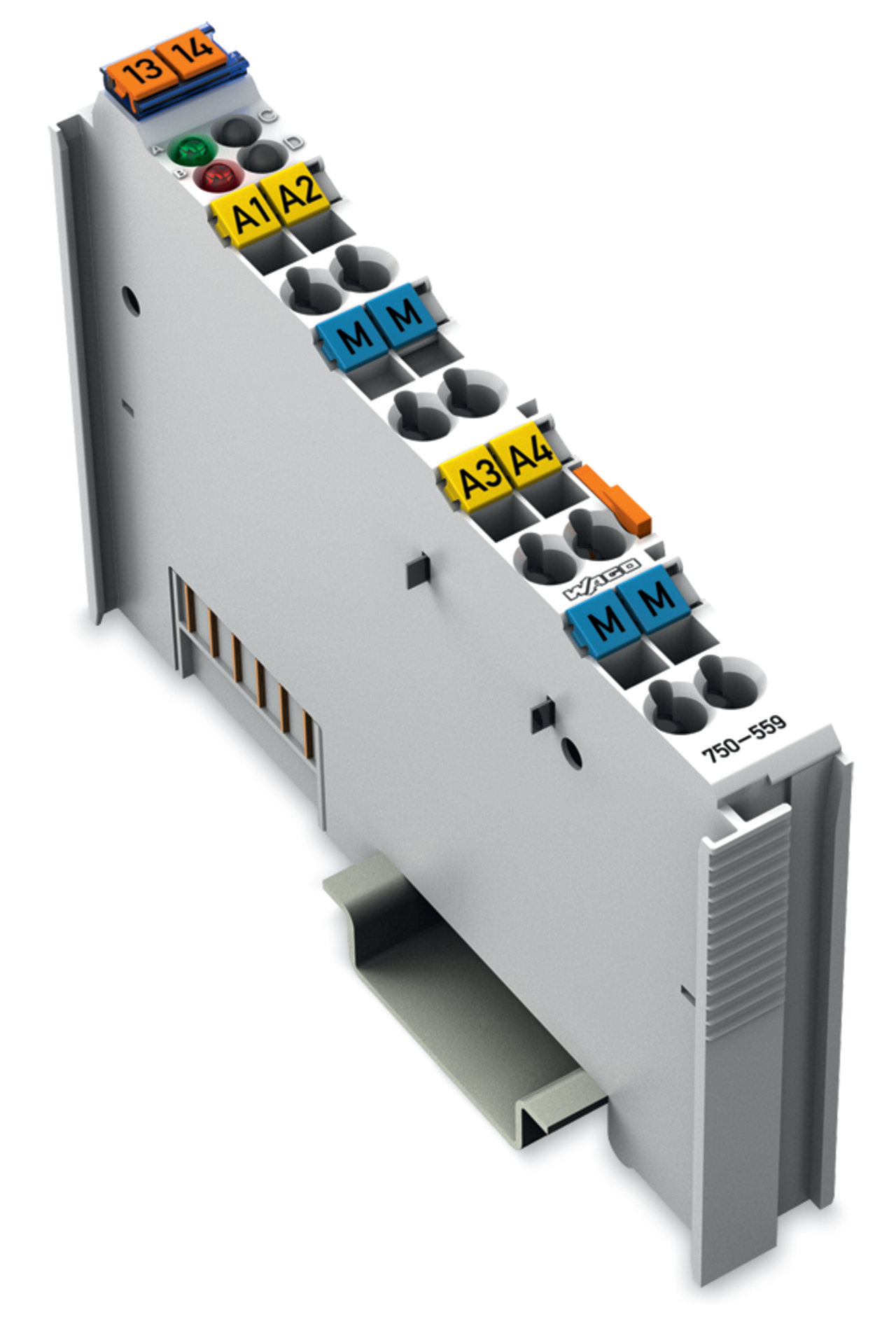

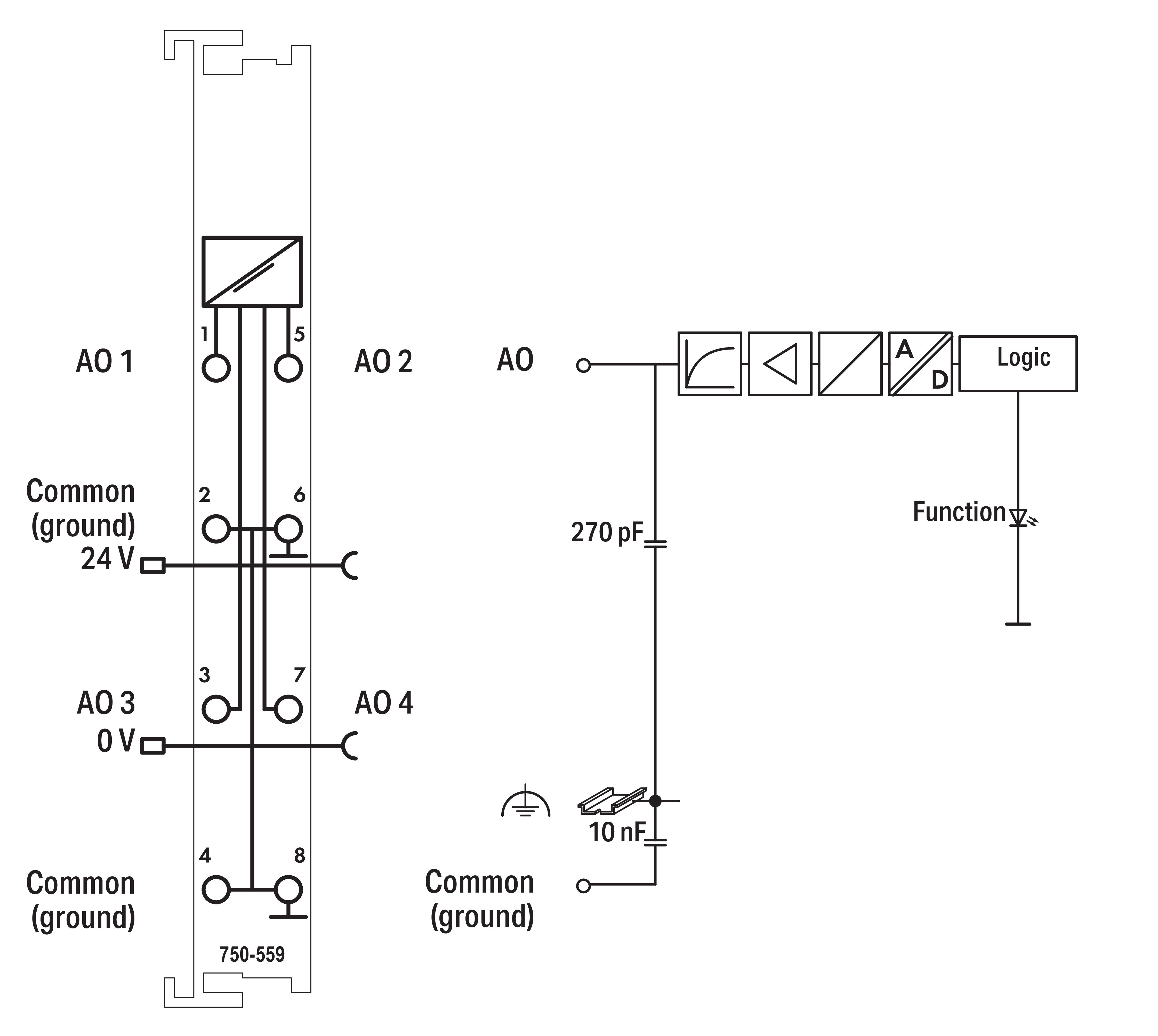

WAGO GmbH & Co. KG Analog Ausgangsklemme 4AO 0-10VDC 750-559

Stahltragschiene 35 x 7,5 mm 1 mm dick 2 m lang gelocht entsprechend EN 60715 Lochbreite 25 mm Lochabstand 36 mm silberfarben

Mini-WSB-Beschriftungskarte als Karte nicht dehnbar unbedruckt aufrastbar weißSchilder individuell konfigurierenDiese Schilder lassen sich übrigens auch individuell über unseren WAGO Konfigurator Smart Designer beschriften.Klicken Sie dafür einfach rechts auf den Button Konfigurieren und beschriften Sie die Schilder nach Ihrem Wunsch, danach können Sie das passende Angebot im Konfigurator dazu anfordern. Hierzu ist eine Anmeldung im Konfigurator erforderlich.Für Wiederbestellungen verwenden Sie einfach die von uns mitgeteilte Artikelnummer, welche auch über ihre Projekte in der Software zu finden ist. Sie haben Fragen zum WAGO Konfigurator Smart Designer?Dann können Sie Ihre Frage direkt an die Mailadresse smart.designer@wago.com schicken.

Schirmklemmbügel 11 mm breit kontaktierbarer Schirmdurchmesser 3 ... 8 mm

Schirmklemmbügel 19 mm breit kontaktierbarer Schirmdurchmesser 7 ... 16 mm

EndmodulAm Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen.Durch die Endklemme wird der interne Klemmenbus geschlossen und die ordnungsgemäße Datenübertragung gewährleistet.

Potentialeinspeisung DC 24 VDie Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 10 A. Bei der Konfiguration des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird.Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

Potentialeinspeisung DC 24 V SicherungshalterDie Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 6,3 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.Die Einspeiseklemme kann durch eine Sicherung (Größe 5 x 20 mm) abgesichert werden. Der Austausch kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.Der Sicherungsdefekt wird über eine LED signalisiert.

Feldbuskoppler PROFIBUS DP 12 MBd ECODer ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

2-Kanal-Analogausgang 4 20 mADas Analogausgangsmodul erzeugt Signale der normierten Größe 4 20 mA.Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben.Zur Spannungsversorgung für die Stromausgangsmodule wird die feldseitige Spannungsversorgung genutzt.

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801 EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,Voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 1xRJ45Farbe: alpinweißKurzbezeichnung: AMJ45 8 K Up/50 Cat.6A (ISO/IEC)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3

Nach VDE 0281. Zur Verlegung in trockenen Räumen, in Geräten, Schaltanlagen und Verteilern, in Rohren auf und unter Putz sowie in geschlossenen Installationskanälen. Bei geschützter Verlegung in und an Leuchten. Max. Betriebstemperatur 70 °C.

Abschluss- und Zwischenplatte 2,5 mm dick grau

Abschluss- und Zwischenplatte 1 mm dick grau

Abschluss- und Zwischenplatte 0,8 mm dick orange

Sammelschienen-Direktanschlussklemmen für Cu-Leiter, 35-150 mm².
