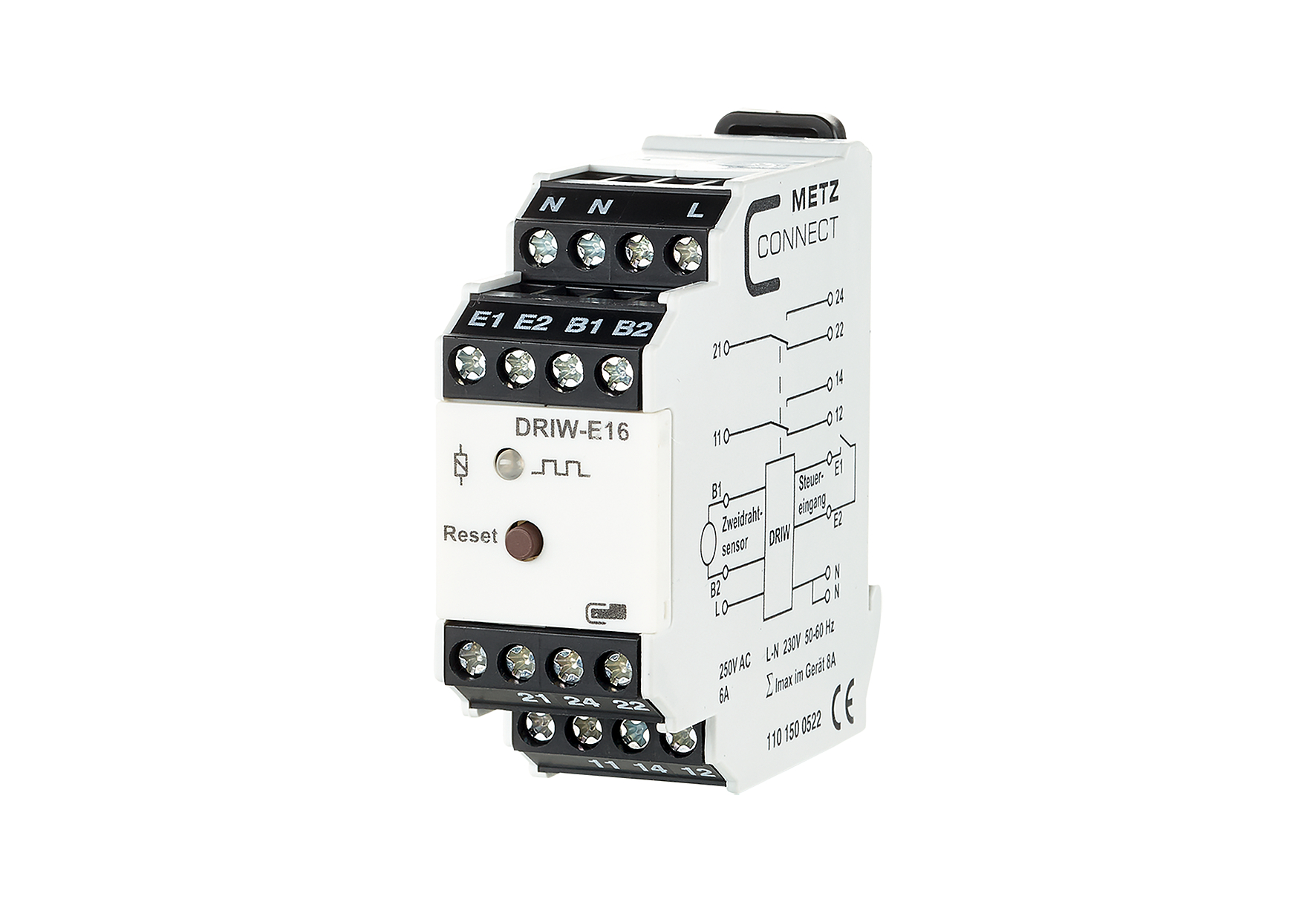

Metz Connect Drehzahlüberwachung DRIW-E16 230VAC 22.5
ggf. Abbildung ähnlich
57,30 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000780279
Hersteller:
BTR NETCOM
Hersteller-Nr.:
1101500522
EAN:
4250184120292
Versandart:
Paket
Hersteller Typ
DRIW-E16 230VAC 22.5
Produktinformationen "Metz Connect Drehzahlüberwachung DRIW-E16 230VAC 22.5"
Der Drehzahl- und Keilriemenwächter dient zur Überwachung von Drehbewegung (Unterdrehzahlen) an motor- oder riemengetriebenen Wellen. Zur Erfassung der Drehzahl werden induktive Näherungsschalter eingesetzt. Die Impulserzeugung am Sensor entsteht kontaktlos durch mitlaufende Schaltnocken, Zahnräder, Segmentscheiben, metallische Signalfahnen oder ähnliches. Beim Anlegen der Betriebsspannung zieht das Relais an. Über den Leistungsschütz des Antriebes wird an den Klemmen E1 und E2 die Überwachungsfunktion, nach Ablauf der Anlaufüberbrückung, gestartet. Unterschreitet der Antrieb die Abschaltdrehzahl, fällt das Relais zurück. Durch Reset oder Abschalten der Betriebsspannung wir die Fehlermeldung des Drehzahl- und Keilriemenwächters zurückgesetzt.
Eigenschaften "Metz Connect Drehzahlüberwachung DRIW-E16 230VAC 22.5"
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: | 2 |
|---|---|
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Auswertung der Eingänge: | einkanalig |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 230 V |
| Betriebsfrequenz: | 2..70 Hz |
| Breite: | 22,5 mm |
| EAN: | 4250184120292 |
| Funktion Drehzahlüberwachung: | ja |
| Funktion Stillstandsüberwachung: | ja |
| Geeignet für Sicherheitsfunktionen: | nein |
| Herstellerartikelnummer: | 1101500522 |
| Höhe: | 60 mm |
| Markenname: | Metz Connect |
| Mit Rückführkreis: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Zulassung für BG BIA: | nein |
| Mit Zulassung nach UL: | nein |
| Mit abnehmbaren Klemmen: | nein |
| SIL nach IEC 61508: | ohne |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 60 mm |
| Typ: | DRIW-E16 230VAC 22.5 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85364900 |
