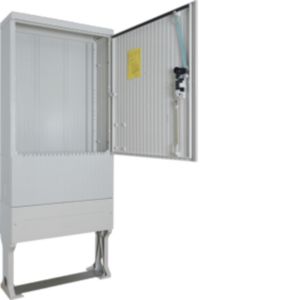

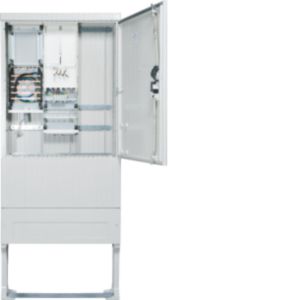

Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS207BD15A

Hager

Nur 5 auf Lager!

ggf. Abbildung ähnlich

1.645,59 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2000749159

Hersteller: Hager

Hersteller-Nr.: ZAS207BD15A

EAN: 3250611073642

Versandart: Spedition

Hersteller Typ ZAS207BD15A

Produktinformationen "Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS207BD15A"

Zähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 5-pol, Leerfeld, Basis, APZ. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Eigenschaften "Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS207BD15A"

Anzahl der Felder:	3
Anzahl der Verteilerreihen:	7
Anzahl der Zählerplätze:	1
Ausführung:	1-stöckig
Bemessungsstrom:	63 A
Breite:	839 mm
EAN:	3250611073642
Einbaubreite:	839 mm
Einbauhöhe:	2010 mm
Einbautiefe:	277 mm
Höhe:	2010 mm
Markenname:	Hager
Mit Montageplatte:	ja
Montageart:	Aufputz/teilversenkt
Schutzart (IP):	IP44
Tiefe:	277 mm
Typ:	ZAS207BD15A
Unterer Anschlussraum:	mit Sammelschiene 5-polig
Ursprungsland:	PL
Werkstoff:	Kunststoff
Zolltarifnummer:	85371098

Zubehör

Nur 5 auf Lager!

Hager PE/N-Klemme m.Träger 2x14 Quick-Connect FZ381

Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht

13,97 €*

Hager PE/N-Klemme m.Träger 2x22 Quick-Connect FZ383

Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht

20,34 €*

Nur 6 auf Lager!

Hager Plantasche, univers T33mm, selbstklebend FZ818

Plantasche, Kunststoff, DIN A4, selbstklebend. Plantasche zum Einbau für passenden Schrank.

23,10 €*

Hager Isolierstück m.Schrauben U84T (VE2)

Isolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen

Inhalt: 2 STK (3,75 €* / 1 STK)

7,49 €*

Nur 5 auf Lager!

Hager SSK,PE-Klem.,6 Klemmstelle KN06E

Klemmen QC PE 6Klemmstellen

4,00 €*

Hager SSK,N-Klem.,6 Klemmstellen KN06N

Klemmen QC N 6Klemmstellen

4,00 €*

Hager Ausschalter 63A,3-pol,2.5PLE SH363N

Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE. Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.

15,25 €*

> 500 lagernd

Hager Hauptleitungsklemme 5p. fingersicher KH25C

Hauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher. Fingersichere Hauptleitungsabzweigklemme zur Montage auf Hutschiene.

23,58 €*

Hager SSK,Adapter,leer KN00A

Klemmenträger QC Universaladapter

3,28 €*

Hager SLS-Schalter 3P E-63A, für SS HTS363E

SLS-Schalter 3 polig E-Charakteristik 63A für Sammelschiene QuickConnect. SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

121,80 €*

Hager SLS-Schalter 40A,3polig,E-Charak. HTS340E

SLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnect. SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

118,51 €*

Hager SLS-Schalter 50A,3polig,E-Charak. HTS350E

SLS-Schalter 3 polig E-Charakteristik 50A für Sammelschiene QuickConnect. SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.

118,51 €*

Nur 1 auf Lager!

Hager ZAS-Nachrüstfeld 1 Verteiler,3 reihig ZAD313CP0

Nachrüstfeld, universZ, 1 Verteilerfeld 3-reihig leer, mit N/PE-Steckklemme. Nachrüstsatz für Zähleranschlusssäule, Schränke und Verteiler.

247,09 €*

Nur 7 auf Lager!

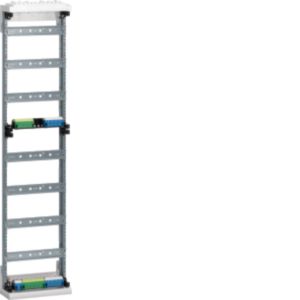

Hager ZAS-Nachrüstfeld 1 Verteiler 7-reihig ZAD717

Nachrüstfeld, universZ, 1 Verteilerfeld 7-reihig, mit N/PE-Steckklemme. Nachrüstsatz für Zähleranschlusssäule, Schränke und Verteiler.

175,06 €*

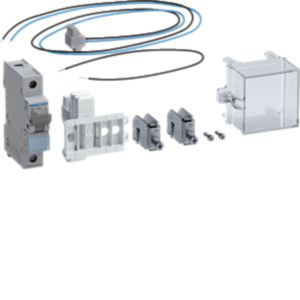

Hager Paket Spannungsversorgung RfZ,1400mm,LS 6A ZY5N1LS

Bestückungspaket für Spgsversorgung RfZ,für Bauhöhe 1400mm, mit LS 6A im NAR

83,21 €*

Nur 8 auf Lager!

Hager Paket Spannungsversorgung RfZ,1400mm,SABO 1.6A ZY5N1SA

Bestückungspaket für Spgsversorgung RfZ, f. Bauhöhe 1400mm, mit SABO 1.6A im NAR

79,26 €*

Hager Zählersteckklemme f.Drehstrom KJ30S

Zählersteckklemme, universZ, Drehstrom 63 A, sperrbar, mit TRE-Anschlussklemmen. Zählersteckklemme nach DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 63A 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 25mm², Klemmenquerschnitt Steuerleitung bis 6mm², Farbe: RAL 9010, Maße (LxBxH)= 130x40x32

79,65 €*

Hager Drehstrom-Steckerstift Satz zu 7 Stück KJ03Z (VE7)

Steckerstifte für Zählersteckklemme 63A,7x45mm,Drehstrom

Inhalt: 7 STK (1,12 €* / 1 STK)

7,84 €*

Hager Plombierdeckel f.KJ30S KJ05Z

Plombierhaube, univers Z, für alle KJ30..

17,83 €*

Hager Hauptleitungsklemme 3pol.,fingersicher KH23C

Hauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher. Fingersichere Hauptleitungsabzweigklemme zur Montage auf Hutschiene.

14,34 €*

Hager RJ45-Buchse Patch 180°IP20 CAT6A ZZ45WAN2PP

RJ45-Buchse in Patch/Patch Ausführung 180° für WAN-Anwendung, IP20, CAT 6A

37,48 €*

Nur 7 auf Lager!

Hager eHZ-Adapter KU33LHE

BKE-A, 3-phasig, universZ, Basisausführung, VPE=1 Stück. Befestigungs- und Kontaktiereinrichtung BKE-AZ, BKE-AZ1 oder BKE-AZ3 mit VDE-Zeichen nach DIN V VDE V 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, mit der Möglichkeit zur Erweiterung mit Hutschienen mit 8 oder 15 PLE zur Aufnahmen von Installationseinbaugeräten (max. Breite 10 PLE) nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), ohne Demontage des eHZ, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4- 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T2, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 180 mm, Höhe = 290 mm, Einbautiefe = 115 mm (8 PLE) oder Breite = 195 mm, Höhe = 355 mm, Einbautiefe = 130 mm (15 PLE). Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für Eigentumsnummer, Zählpunktsbezeichnung und Zählerstandsinformationen bei Zählerwechsel.

92,32 €*

Hager Hausanschlusskasten K3 ZAN334C

Hausanschlusskasten, KH00, Baureihe K3, 1x3NH00, Polyesterdeckel. Hausanschlusskasten nach DIN 43627 und DIN VDE 0660-505, Schutzart IP 54, Gehäuse aus glasfaserverstärktes Polyester. Plombierbares Gehäuse mit Kabel-Einführungen, Gehäusedeckel in 15 Grad-Stellung aushängbar. Als Einbauten dient ein NH-Sicherungsunterteil mit Berührungsschutzabdeckung.

162,16 €*

Hager Sockelfüller 25l ZAY95075

Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung. Zubehör für Zähleranschlusssäule, Schränke und Verteiler.

Inhalt: 25 L (1,04 €* / 1 L)

26,10 €*

Hager Zählerfeldabdeckung IP54, 450mm ZAY450AT

Zählerfeldabdeckung, Zubehör, IP54, 450 mm, Klarsicht, mit Tür, für 3.HZ. Zubehör für Zähleranschlusssäule, Schränke und Verteiler.

139,20 €*

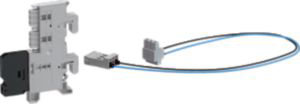

Hager BKE-Datenschnittstelle 1Mbit, Leitung=450mm EHZ001K
