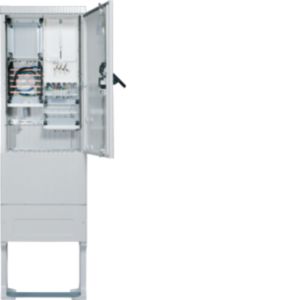

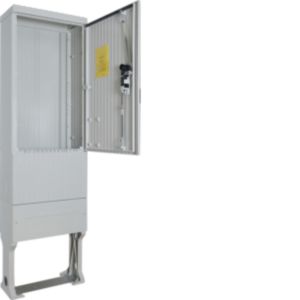

Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS205BD15A

Hager

ggf. Abbildung ähnlich

1.433,52 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2000749149

Hersteller: Hager

Hersteller-Nr.: ZAS205BD15A

EAN: 3250611073277

Versandart: Spedition

Hersteller Typ ZAS205BD15A

Produktinformationen "Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS205BD15A"

Zähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis, APZ. Zähleranschlusssäule, Schutzart IP 44, als Basissäule inklusiv Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Die Zähleranschlusssäule erfüllt die Anforderungen der DIN VDE 0603-1 (VDE 0603-1):2017-06 in Verbindung mit der DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06. Weiterhin ist die Anlage basierend auf den geltenden Anwendungsrichtlinien der VDE-AR-N 4100:2019-04 inkl. der zugehörigen Berichtigung VDE-AR-N 4100 Ber 1:2019 aufgebaut. Durch Zusatzbauteile wird die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z.B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, verhindert das Eindringen von Fremdkörpern und ist stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie: Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Eigenschaften "Hager Zähleranschlusssäule 1 Zählerplatz, 3.HZ ZAS205BD15A"

Anzahl der Felder:	2
Anzahl der Verteilerreihen:	7
Anzahl der Zählerplätze:	1
Ausführung:	1-stöckig
Bemessungsstrom:	63 A
Breite:	583 mm
EAN:	3250611073277
Einbaubreite:	583 mm
Einbauhöhe:	2010 mm
Einbautiefe:	277 mm
Höhe:	2010 mm
Markenname:	Hager
Mit Montageplatte:	ja
Montageart:	Aufputz/teilversenkt
Schutzart (IP):	IP44
Tiefe:	277 mm
Typ:	ZAS205BD15A
Unterer Anschlussraum:	mit Sammelschiene 5-polig
Ursprungsland:	PL
Werkstoff:	Kunststoff
Zolltarifnummer:	85371098
