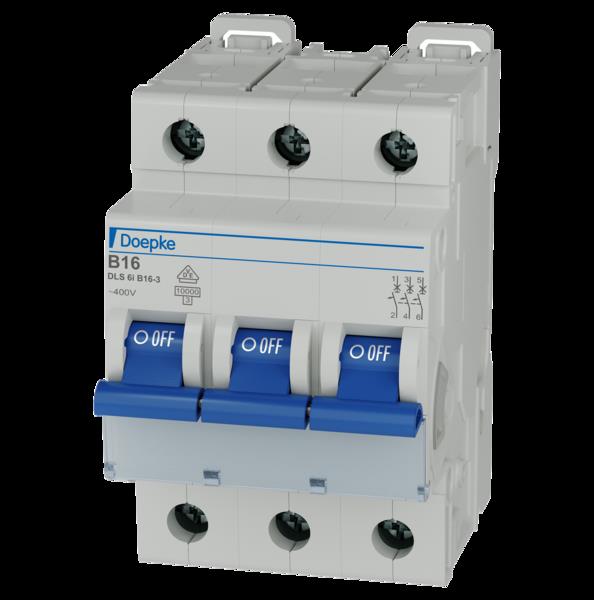

Doepke Leitungsschutzschalter DLS 6I B16-3 10KA

Doepke

21,68 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2005806521

Hersteller: Doepke

Hersteller-Nr.: 09916113

EAN: 4014712170346

Versandart: Paket

Hersteller Typ DLS 6I B16-3 10KA

Produktinformationen "Doepke Leitungsschutzschalter DLS 6I B16-3 10KA"

Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet. Leitungsschutzschalter der Baureihe DLS 6 schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss nach DIN VDE 0100. Die Baureihe umfasst eine große Auswahl verschiedener Typen, vom Schalter für Wohn- und Zweckgebäude bis zum Schalter für den industriellen Bereich. Durch ihre kompakte Bauweise bieten Leitungsschutzschalter der Baureihe DLS 6 maximalen Raumgewinn für die komfortable Verdrahtung. Der große Klemmbereich und die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen sorgen für eine einfache Installation. Ergänzend ist der Anschluss einer Vielzahl von Zusatzgeräten wie zum Beispiel Arbeitsstromauslöser sowie Hilfs- und Störmelder möglich. Die Ausführung DLS 6i eignet sich durch ihr hohes Bemessungsschaltvermögen von 10 kA besonders für den Einsatz in Industrieanlagen. Schalter mit der Auslösecharakteristik B stellen den Standardschutz für Licht- und Steckdosenkreise sicher. Eigenschaften: Bemessungsschaltvermögen 10 kA
Zugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund
großes. klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts
Verwendung von handelsüblichen Verdrahtungsschienen
ON/OFF-Schaltstellungsanzeige am Schaltknebel
Zubehör rechts nachrüstbar
kostenlose Beschriftungssoftware
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude.

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt 1
Montageanleitung 2
Produktdatenblatt 3

Eigenschaften "Doepke Leitungsschutzschalter DLS 6I B16-3 10KA"

Anschließbarer Leiterquerschnitt eindrähtig:	0,5..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:	1,5..25 mm²

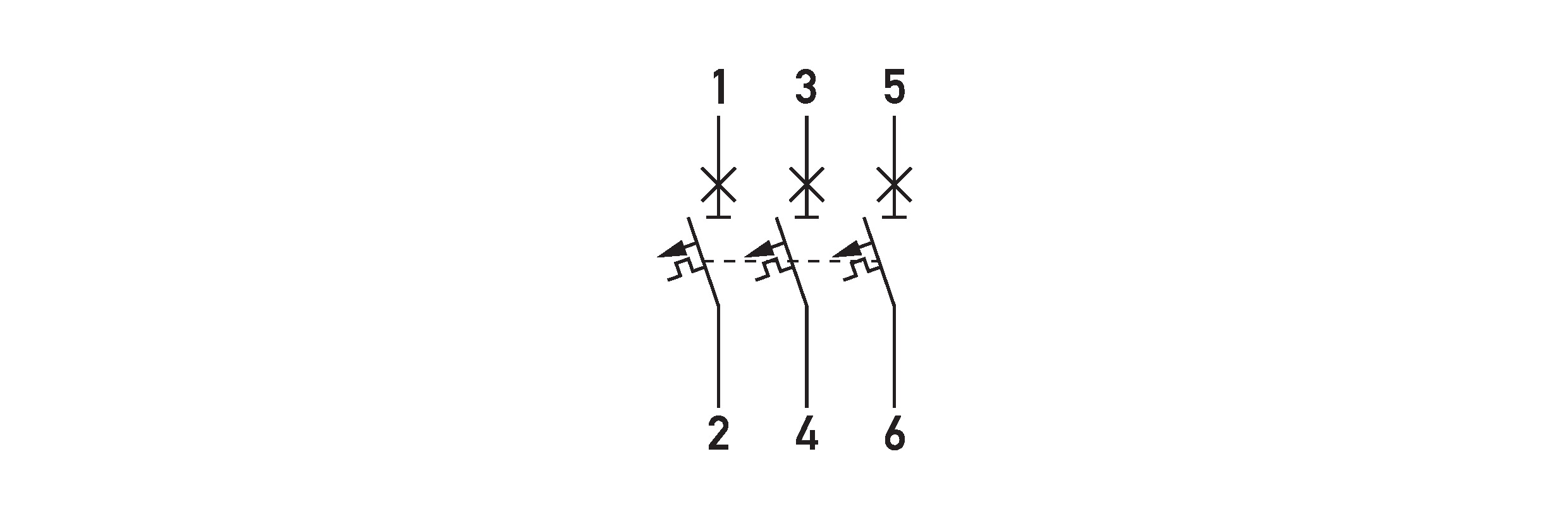

Anzahl der abgesicherten Pole:	3
Auslösecharakteristik:	B
Bemessungsisolationsspannung Ui:	2 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	0 kA
Bemessungsspannung:	400 V
Bemessungsstoßspannungsfestigkeit Uimp:	4 kV
Bemessungsstrom:	16 A
Breite in Teilungseinheiten:	3
EAN:	4014712170346

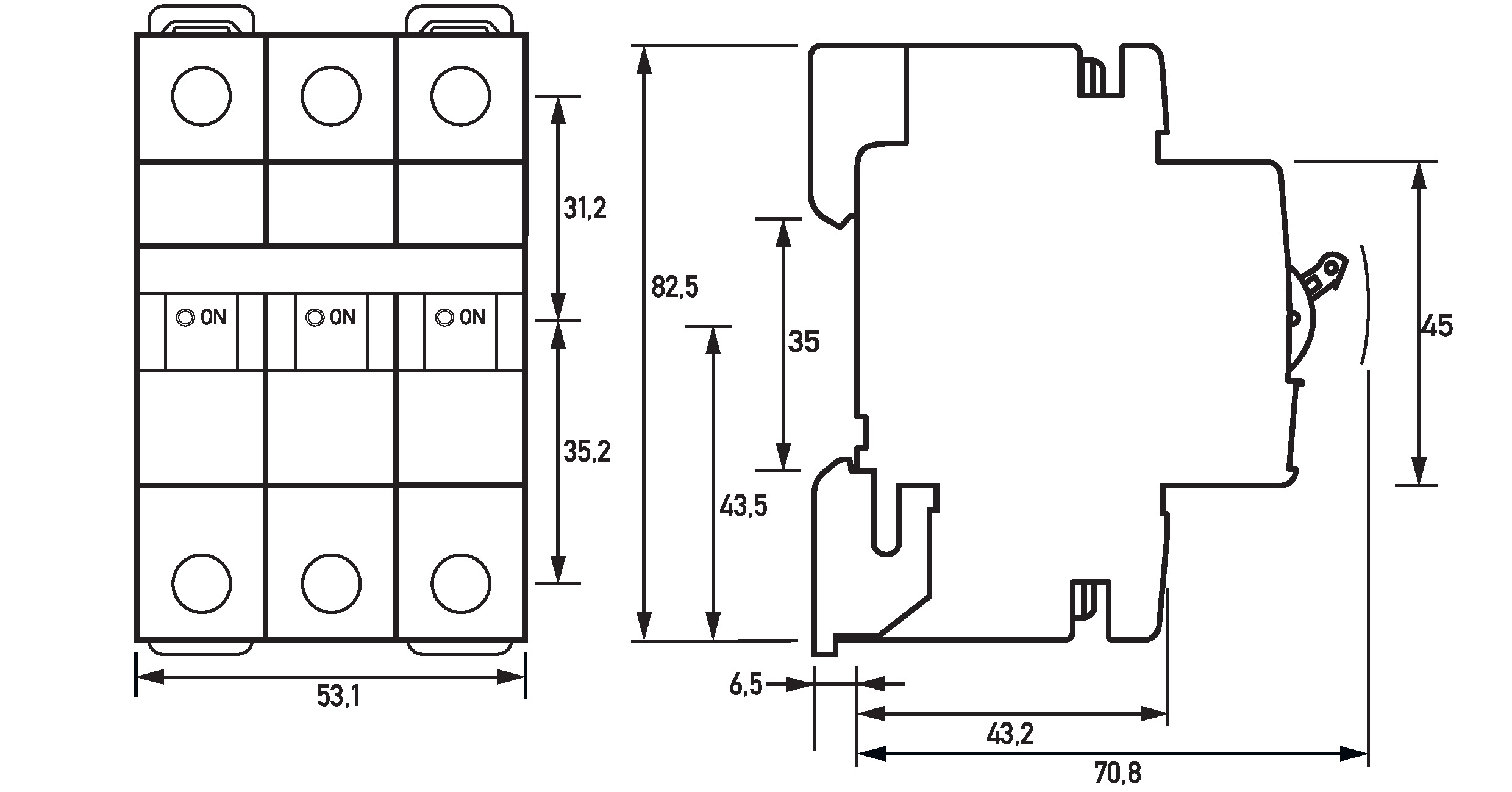

Einbautiefe:	68 mm
Energiebegrenzungsklasse:	3
Explosionsgeschützt:	nein
Frequenz:	16,67..60 Hz
Herstellerartikelnummer:	09916113
Markenname:	Doepke
Mitschaltender Neutralleiter:	nein
Polzahl (gesamt):	3
Schutzart (IP):	IP20
Spannungsart:	AC
Typ:	DLS 6I B16-3 10KA
Umgebungstemperatur während des Betriebs:	-25..55 °C
Unterputzmontage:	nein
Ursprungsland:	DE
Verlustleistung:	8,4 W
Verschmutzungsgrad:	2
Zolltarifnummer:	85362010
Zusatzeinrichtungen möglich:	ja
Überspannungskategorie:	3
