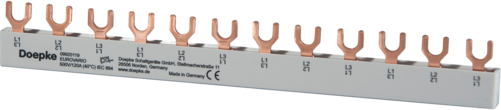

Doepke Phasenschiene EV-S G 3.12.120
ggf. Abbildung ähnlich
4,88 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000755857
Hersteller:
Doepke
Hersteller-Nr.:
09920119
EAN:
4014712021600
Hersteller Programm:
Eurovario
Versandart:
Paket
Hersteller Typ
EV-S G 3.12.120
Produktinformationen "Doepke Phasenschiene EV-S G 3.12.120"
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen
große Variantenvielfalt
hohe Zeitersparnis bei der Verdrahtung
Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
große Variantenvielfalt
hohe Zeitersparnis bei der Verdrahtung
Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Eigenschaften "Doepke Phasenschiene EV-S G 3.12.120"
| Anzahl der Phasen: | 3 |
|---|---|
| Ausführung des elektrischen Anschlusses: | Gabel |
| Bedingter Bemessungskurzschlussstrom Iq: | 15 kA |
| Bemessungsdauerstrom Iu: | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 15 kA |
| Bemessungsstoßspannung: | 4,5 kV |
| Breite in Teilungseinheiten: | 12 |
| EAN: | 4014712021600 |
| Farbe: | grau |
| Geeignet für Anzahl Geräte: | 12 |
| Geeignet für Geräte mit Hilfsschalter: | nein |
| Geeignet für Geräte mit N-Leiter: | nein |
| Herstellerartikelnummer: | 09920119 |
| Herstellerprogramm: | Eurovario |
| Isoliert: | ja |

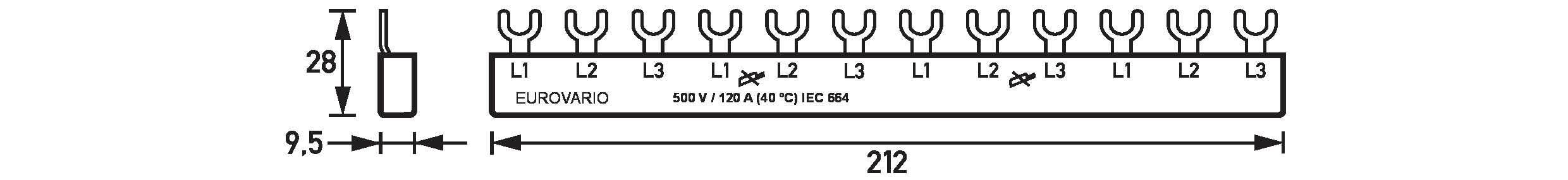

| Länge: | 212 mm |
| Markenname: | Doepke |
| Max. Bemessungsbetriebsspannung Ue: | 500 V, 690 V |
| Polzahl: | 3 |
| Querschnitt: | 10 mm² |
| Teilungsmaß: | 17,5 mm, 17,8 mm |
| Typ: | EV-S G 3.12.120 |
| Ursprungsland: | DE, MK |
| Zolltarifnummer: | 85369095 |
| Zuschneidbar: | nein |
Verwandte Artikel
Eaton (Installation) Phasenschiene 3Ph,10qmm,Gabel,12TE EVG-3PHAS/12MODUL
8,30 €*
Sammelschienen: Überschläge sind minimiert Verwendung von Endkappen nicht erforderlich Spart 30 % der Montagezeit
ABB Stotz S&J Sammelschiene n.ablängbar PS3/12
6,94 €*
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Kunden kauften auch
> 500 lagernd
Rutenbeck UAE-Anschlussdose UAE-ClassEAiso8/8Up0
8,01 €*
ClassEA iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) - geschlossenes Zinkdruckgussgehäuse - variable Kabelzuführung (+/-30°) - 360° Schirmung und Zugentlastung in einem Arbeitsgang - zusätzliche Erdungsmöglichkeit über Flachsteckverbinder - schnelle Installation durch LSA-Kontakte - abbrechbarer Tragring für Stegversion - rastender Schnellmontagedeckel - RJ45-Stecköffnungen schräg nach unten geneigt - Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 - geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) - LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal - geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt - UPOE-konform - HDBaseT-konform - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen: - ISO/IEC 11 801, ClassEA, geschirmt - DIN EN 50173-1, ClassEA, geschirmt - ANSI TIA/EIA-568-C.2, ClassEA - Lebensdauer > 750 Steckzyklen - RJ11/12 fehlstecksicher
> 500 lagernd
Rutenbeck UAE-Anschlussdose UAE-ClassEA iso-8Up0
8,06 €*
ClassEA iso-Anschlussdose, geschirmt, 1-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) - geschlossenes Zinkdruckgussgehäuse - variable Kabelzuführung (+/-30°) - 360° Schirmung und Zugentlastung in einem Arbeitsgang - zusätzliche Erdungsmöglichkeit über Flachsteckverbinder - schnelle Installation durch LSA-Kontakte - abbrechbarer Tragring für Stegversion - rastender Schnellmontagedeckel - RJ45-Stecköffnungen schräg nach unten geneigt - Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 - geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) - LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal - geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt - UPOE-konform - HDBaseT-konform - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen: - ISO/IEC 11 801, ClassEA, geschirmt - DIN EN 50173-1, ClassEA, geschirmt - ANSI TIA/EIA-568-C.2, ClassEA - Lebensdauer > 750 Steckzyklen - RJ11/12 fehlstecksicher
> 500 lagernd
Schneider Electric Leitungsschutzschalter 1P,16A,B R9F23116
1,84 €*
Leitungsschutzschalter Resi9 . 1 polig, 16A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.
> 500 lagernd
Schneider Electric Fehlerstrom-Schutzschalter 3P+N,40A,30mA R9R22440
24,31 €*
Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.
> 500 lagernd
Schneider Electric LS-Schalter 1P 16A B IC60N A9F03116
6,41 €*
Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

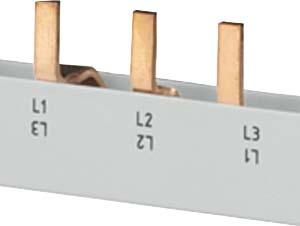

Siemens Dig.Industr. Stiftsammelschiene 3ph.,12TE 5ST3615
