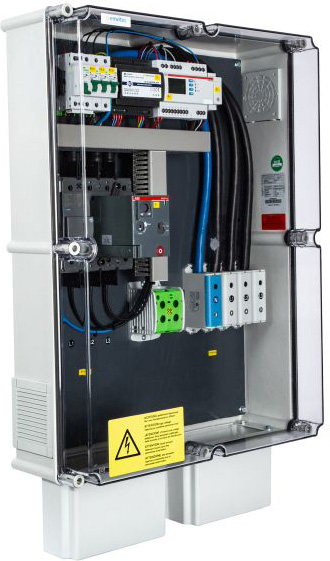

enwitec electronic Netz- und Anlagenschutz TT_1.0 NA4105-PV-86.3KVATNS

Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 77,6KW/86,3KVA nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2. Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 160A), Netzspannung 3 x 230/400V 50H, Nennstrom 125A (bei cos phi 0.9) 112,5A (bei cos phi 1), Netzform TT- oder TN-S (Allpolige Trennung!), NA-Schutzrelais Tele NA003-M64, FRT-Fähigkeit, Kuppelschalter Noark - Leistungsschalter mit motorischer Wiedereinschaltung, Gehäuse Wandmontage
Gfk-verstärktes Polyestergehäuse mit Schraubdeckel, Montageart Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!), Schutzart IP54, Umgebung max. Umgebungstemperatur 35°C, Kabeleintritt beide unten oder unten und oben
Kabeltülle M63 (23-55mm), Kabeleintritt Steuerteil unten
Kabelverschraubung M20 (7-13mm), Anschlüsse Netz - Tunnelklemmen Kupfer oder Aluminium, 16mm² 95mm², Lasten/PV - Tunnelklemmen Kupfer oder Aluminium, Abmessungen ca. 360 x 720 x 230 (mm) (B x H x T)
