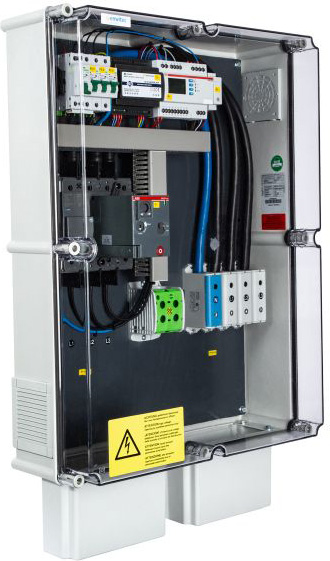

enwitec electronic Netz- und Anlagenschutz TNS_TT_1.0 NA4105-PV-172.5KVA

Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 135KW*/150KVA (* = Leistungsgrenze VDE-AR-N 4105:2018-11) nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2 10014059, zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 315A), Netzspannung: 3 x 230/400V 50Hz, Nennstrom: 217A (bei cos phi 0.9) 195,7A (bei cos phi 1), Netzform: TT- oder TN-S (allpolige Trennung!), NA-Schutzrelais: Tele NA003-M64, Kuppelschalter : ABB - Leistungsschalter mit motorischer Wiedereinschaltung, Gehäuse: Wandmontage, Gfk-verstärktes Polyestergehäuse mit Schraubdeckel, Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!), Schutzart: IP54, Umgebung: max. Umgebungstemperatur 35°C!, Kabeleintritt: beide unten, Icotek Kabeltülle M75 für Kabel 39-60mm, Anschlüsse Netz: Englaschen-Rohrkabelschuh M8/max. Breite 24mm, max. 150mm² Kupfer, Anschlüsse Lasten: Schraubklemmen Kupfer- oder Aluminium, eindrähtig/mehrdrähtig 35mm² - 240mm², feindrähtig mit Aderendhülse: 35mm² - 185mm², Abmessungen: ca. 540 x 860 x 201 (mm), (B x H x T) Gewicht: ca. 31 (Kg)

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt 1
Gebrauchsanleitung 2
