Walther Werke Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0160R1
ggf. Abbildung ähnlich
1.922,68 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2005724096
Hersteller:
Walther
Hersteller-Nr.:
WAV0160R1
EAN:
4015609067916
Versandart:
Spedition
Hersteller Typ
WAV0160R1
Produktinformationen "Walther Werke Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0160R1"

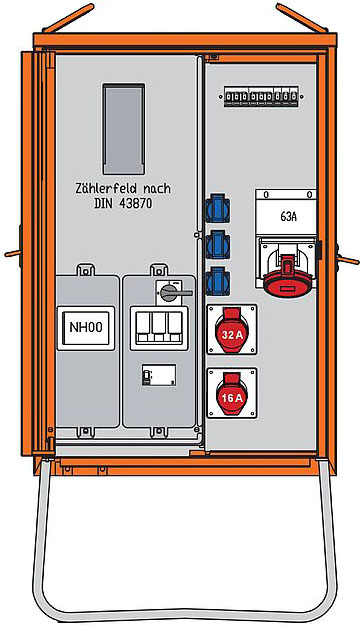

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 - reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

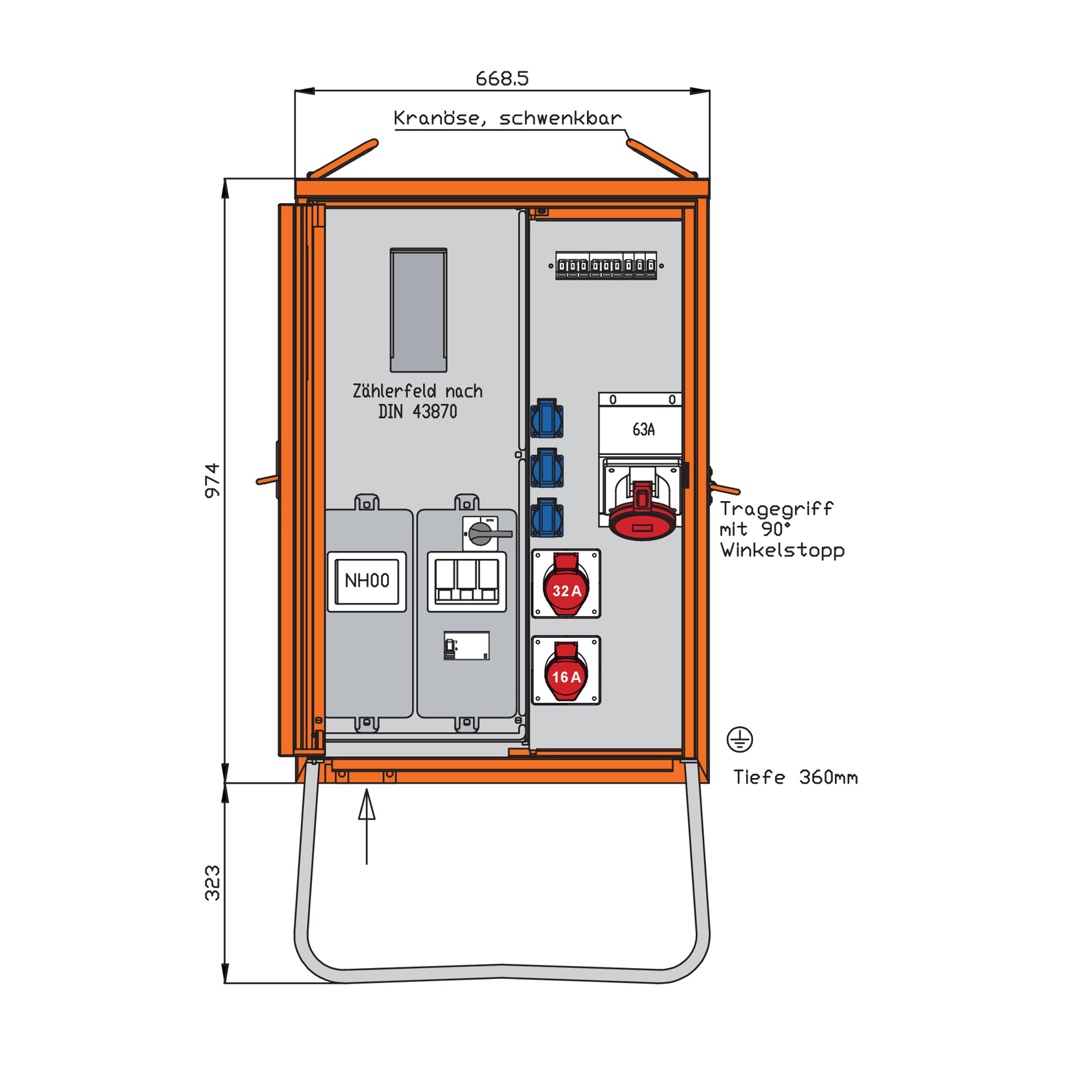

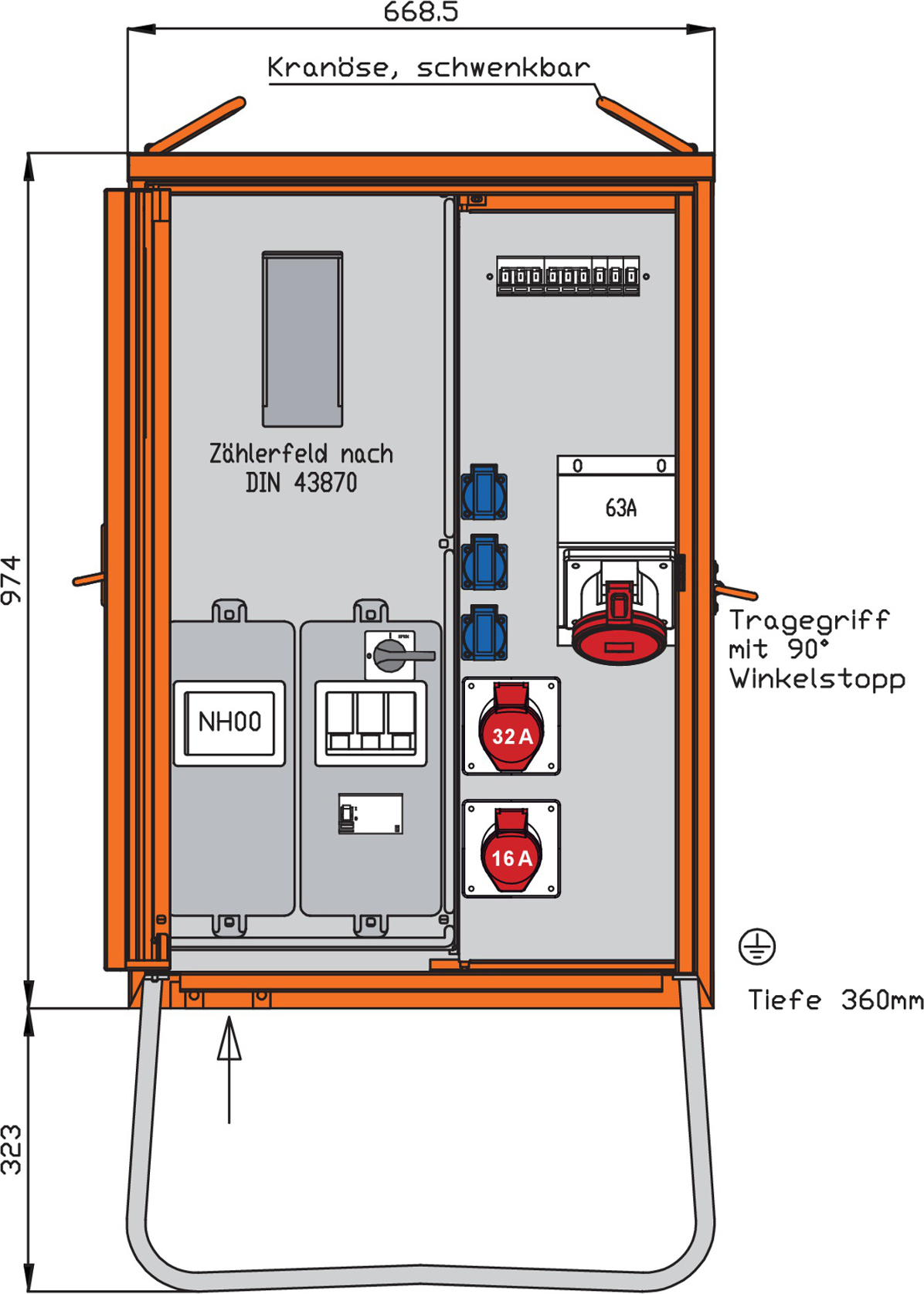

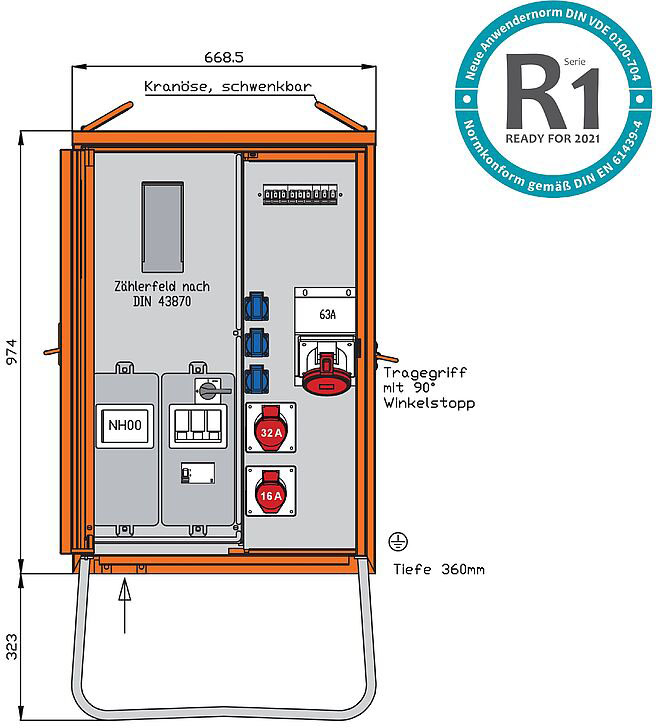

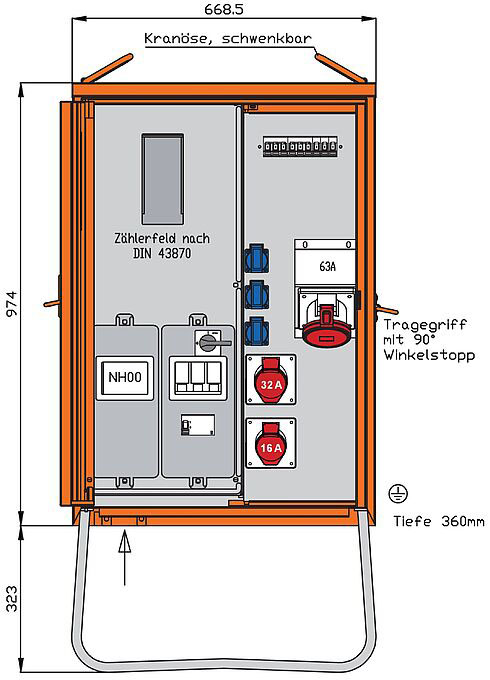

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang/ Absicherung:
1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Montageanleitung 2
Anschlussleistung: 44kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 - reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang/ Absicherung:
1 NH00-Lasttrennschalter mit Sicherungen 63A
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Montageanleitung 2
Eigenschaften "Walther Werke Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0160R1"
| Anschlussleistung: | 44 kVA |
|---|---|
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: | 1 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: | 1 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig: | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA: | 1 |
| Anzahl der Leitungsschutzschalter: | 5 |
| Anzahl der Pole Hauptschalter: | 3 |
| Anzahl der SCHUKO-Steckdosen: | 3 |
| Anzahl der Zählerfelder: | 1 |
| Ausführung: | Anschlussverteilerschrank |
| Bemessungsspannung: | 230/400 V |
| Bemessungsstrom: | 63 A |
| Breite: | 669 mm |
| EAN: | 4015609067916 |
| Fehlerstrom-Typ: | B |
| Geeignet nach IEC/EN 61439-4: | ja |
| Hauptschalter: | sonstige |
| Hauptschalter-Bemessungsstrom: | 63 A |
| Herstellerartikelnummer: | WAV0160R1 |
| Höhe: | 1297 mm |
| Markenname: | Walther Werke |
| Notschalter: | nein |
| Schutzart (IP): | IP44 |
| Tiefe: | 360 mm |
| Ursprungsland: | DE |
| Werkstoff des Gehäuses: | Stahl, Stahlblech |
| Zolltarifnummer: | 85371098 |
