Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1
ggf. Abbildung ähnlich
1.700,55 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 3-5 Werktage
Produktnummer:
2005724087
Hersteller:
Walther Werke
Hersteller-Nr.:
WAV0100R1
EAN:
4015609061105
Versandart:
Spedition
Hersteller Typ
WAV0100R1
Produktinformationen "Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1"

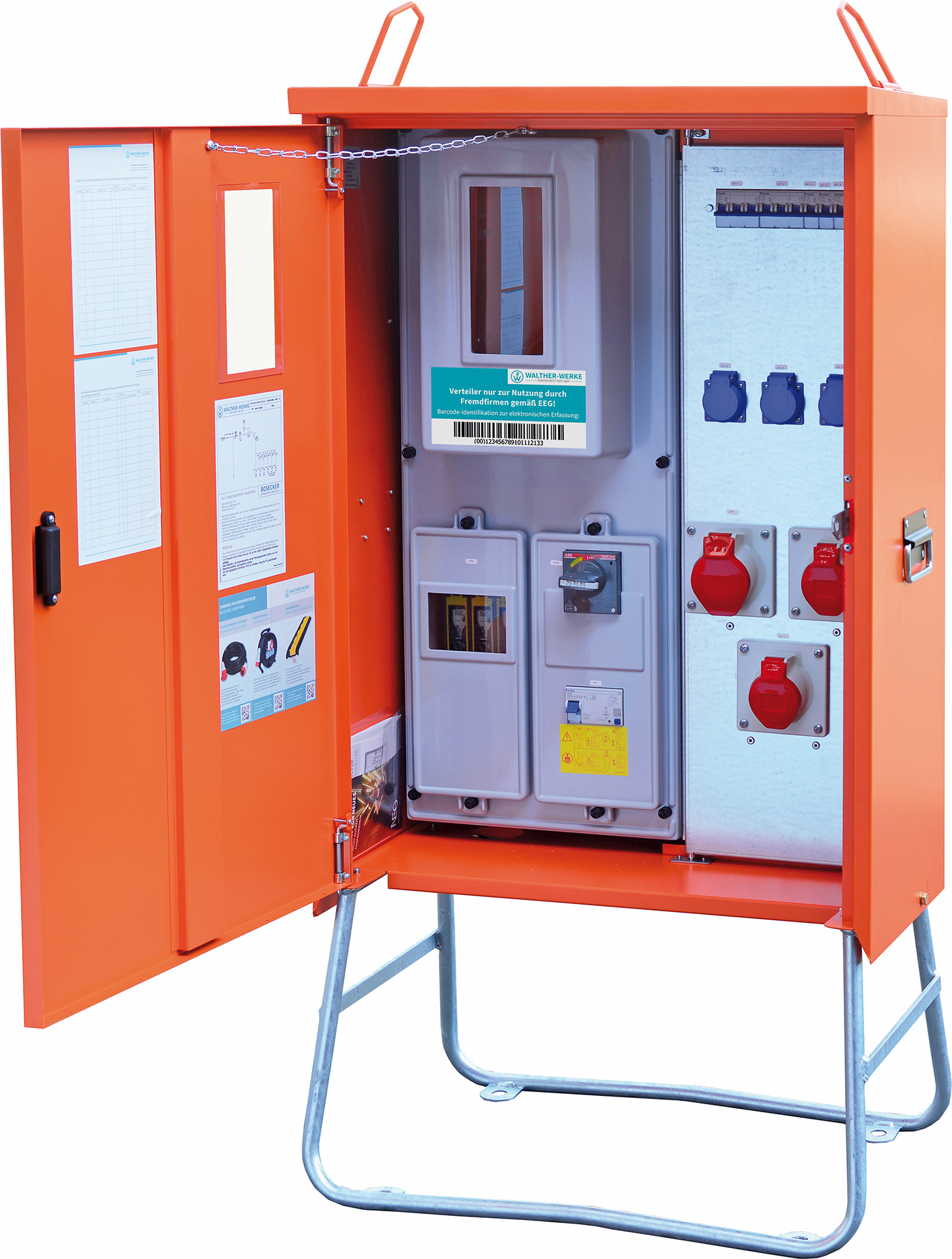

WALTHER Anschlussverteilerschrank
Anschlussleistung: 22kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

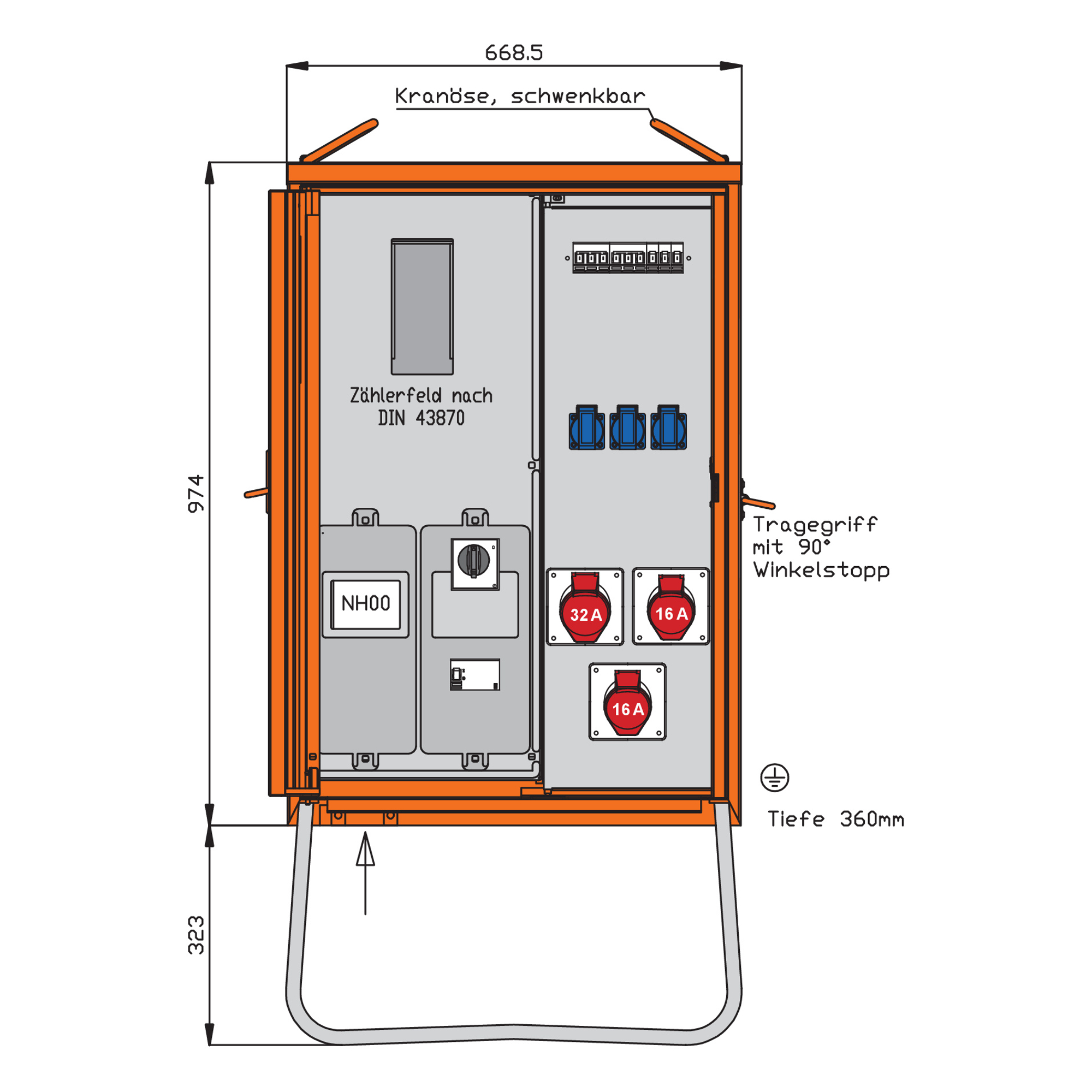

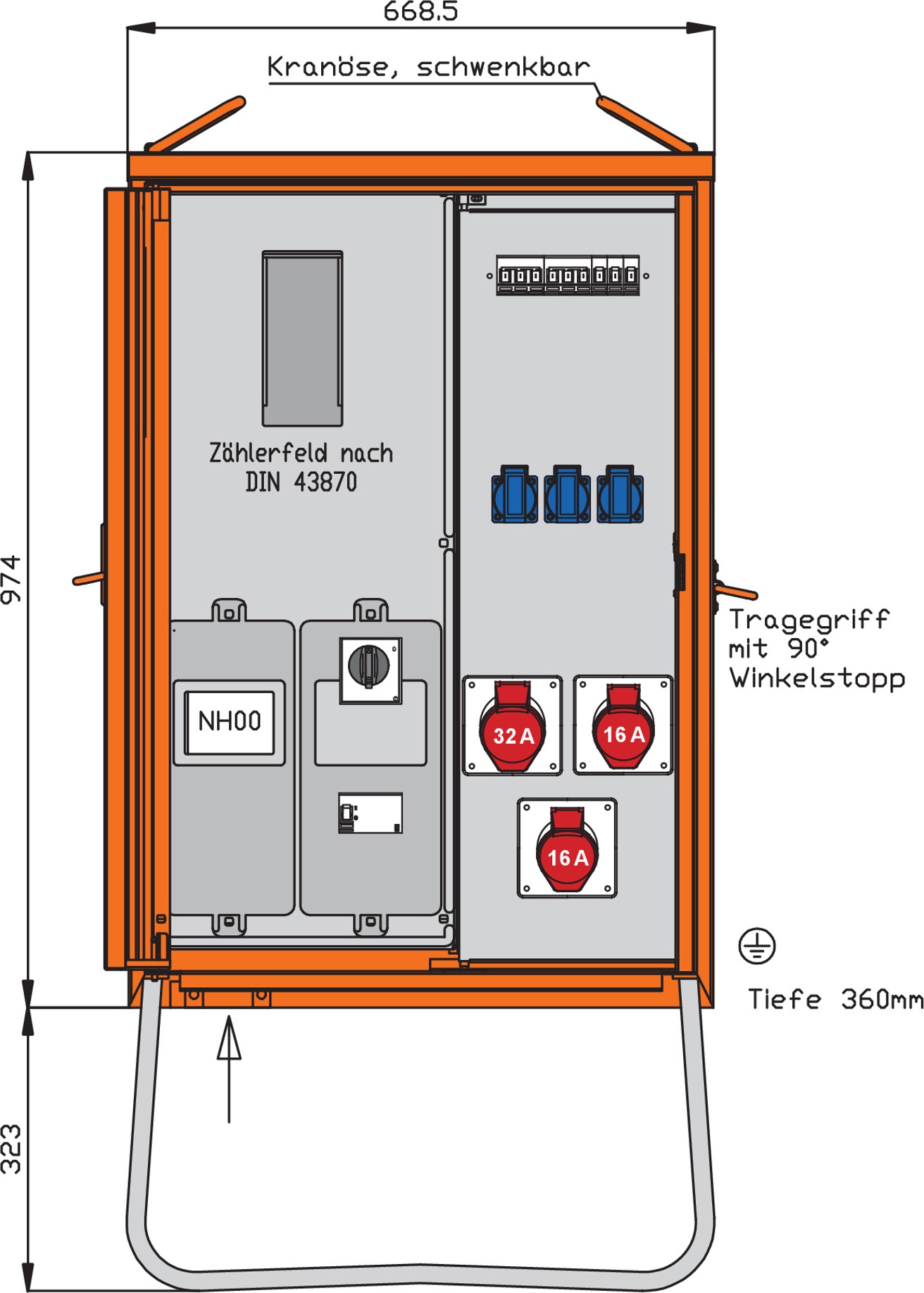

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
Anschlussleistung: 22kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
Eigenschaften "Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1"
| Anschlussleistung: | 22 kVA |
|---|---|
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA: | 1 |
| Anzahl der Leitungsschutzschalter: | 5 |
| Anzahl der Pole Hauptschalter: | 3 |
| Anzahl der SCHUKO-Steckdosen: | 3 |
| Anzahl der Zählerfelder: | 1 |
| Ausführung: | Anschlussverteilerschrank |
| Bemessungsspannung: | 230/400 V |
| Bemessungsstrom: | 32 A |
| Breite: | 669 mm |
| EAN: | 4015609061105 |
| Fehlerstrom-Typ: | B |
| Hauptschalter-Bemessungsstrom: | 32 A |
| Herstellerartikelnummer: | WAV0100R1 |
| Höhe: | 1297 mm |
| Markenname: | Walther Werke |
| Notschalter: | nein |
| Schutzart (IP): | IP44 |
| Tiefe: | 360 mm |
| Ursprungsland: | DE |
| Werkstoff des Gehäuses: | Stahlblech |
| Zolltarifnummer: | 85371098 |
