Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100BR1

Walther Werke

Nur 1 auf Lager!

ggf. Abbildung ähnlich

2.024,58 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2005724086

Hersteller: Walther Werke

Hersteller-Nr.: WAV0100BR1

EAN: 4015609068753

Versandart: Langgut 1

Hersteller Typ WAV0100BR1

Produktinformationen "Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100BR1"

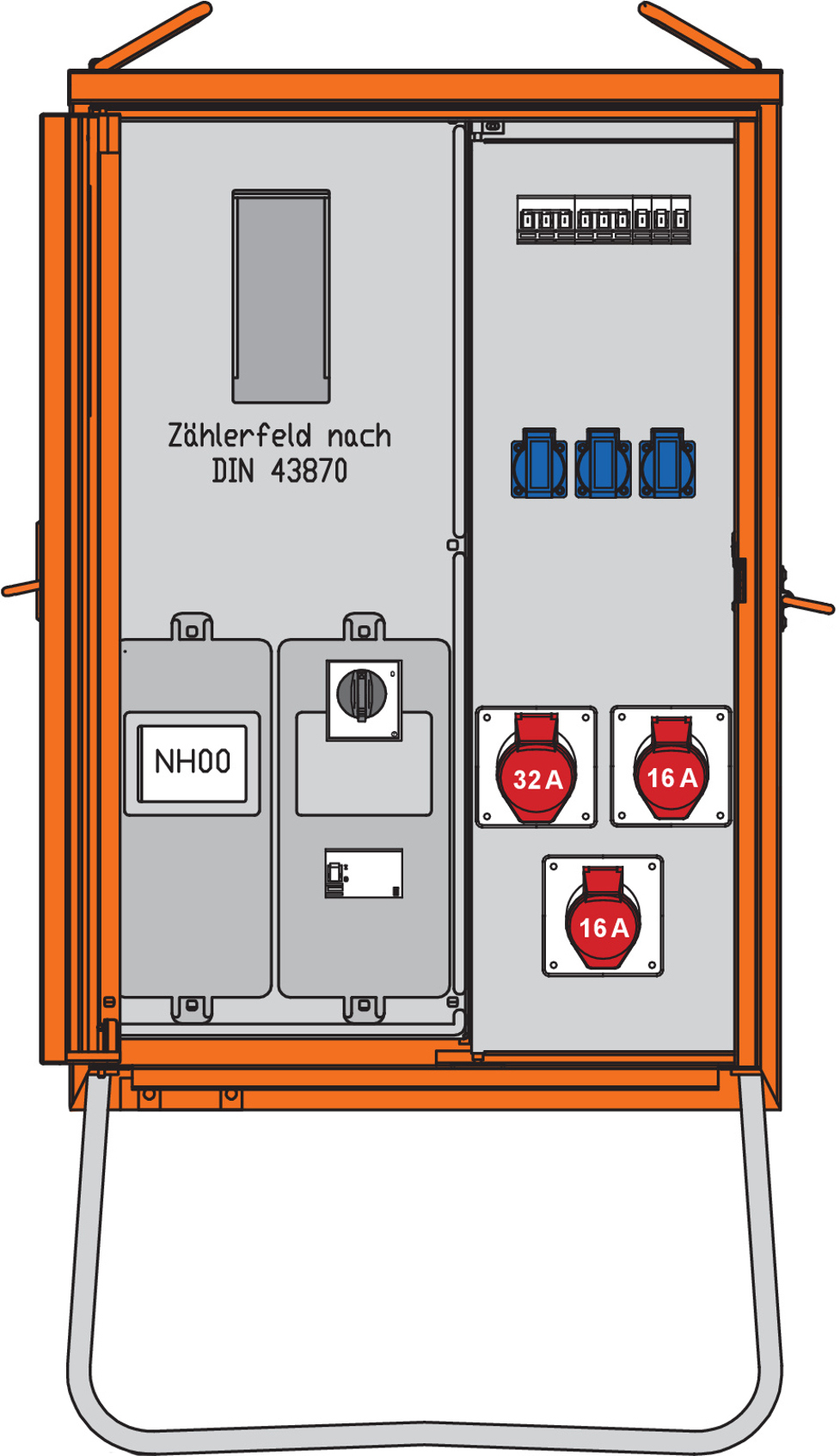

WALTHER Anschlussverteilerschrank
Anschlussleistung: 24kVA

nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

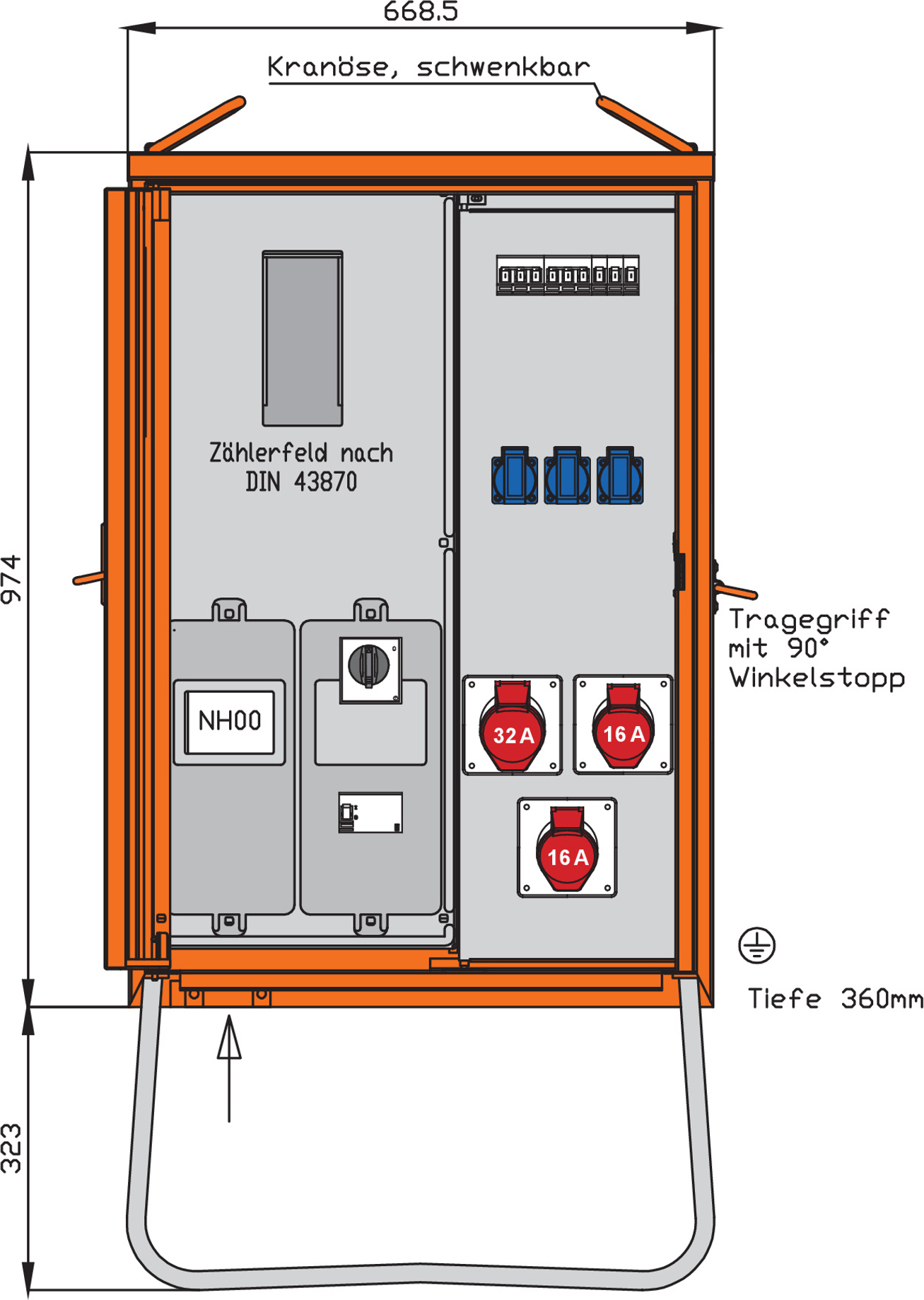

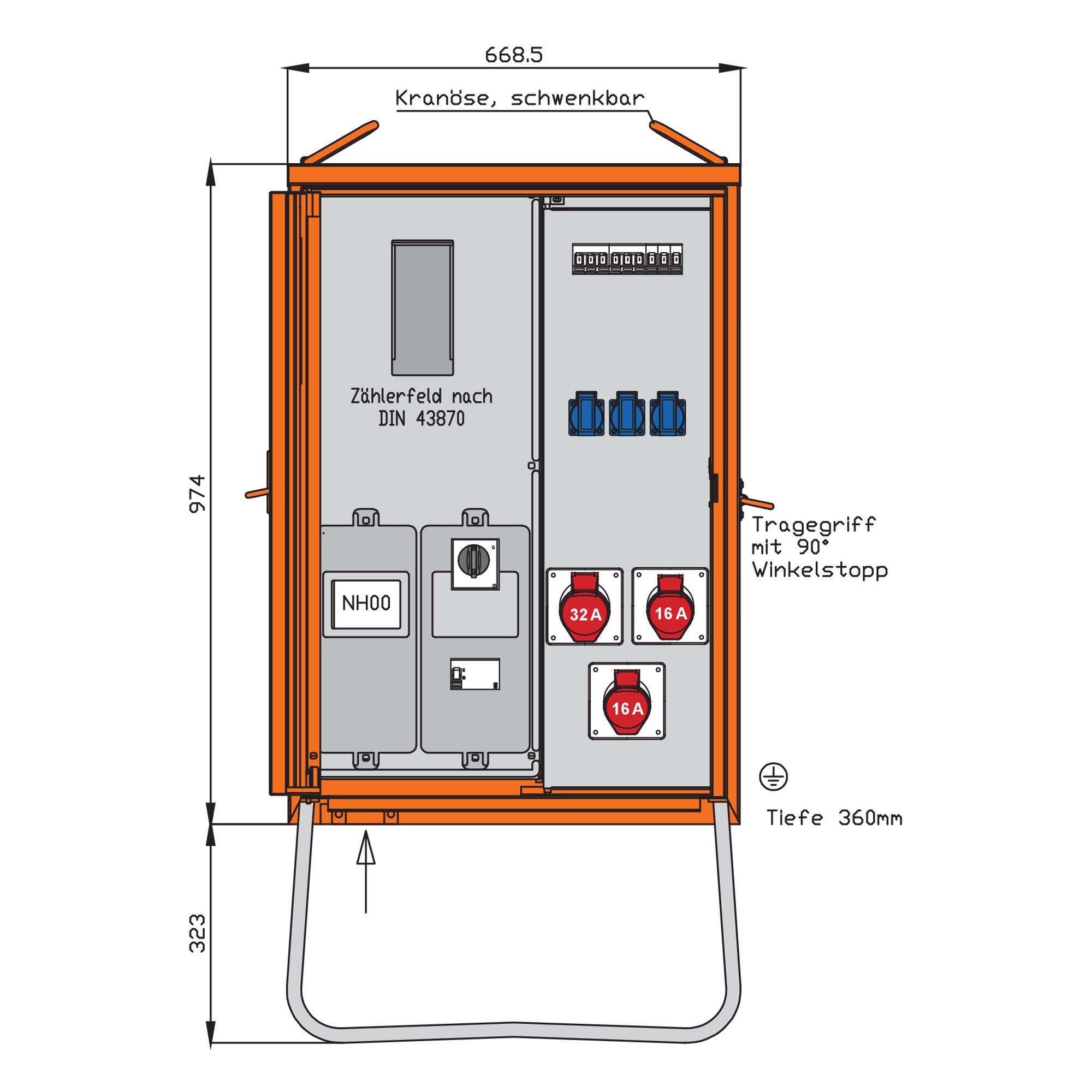

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Prismenklemmen P00-70qmm

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)

Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Unter nachfolgenden Links finden Sie weitere Informationen:

Montageanleitung

Eigenschaften "Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100BR1"

Anschlussleistung:	24 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig:	2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig:	1
Anzahl der Fehlerstrom-Schutzschalter 30 mA:	1
Anzahl der Leitungsschutzschalter:	5
Anzahl der Pole Hauptschalter:	3
Anzahl der SCHUKO-Steckdosen:	3
Anzahl der Zählerfelder:	1
Ausführung:	Anschlussverteilerschrank
Bemessungsspannung:	230/400 V
Bemessungsstrom:	32 A
Breite:	669 mm
EAN:	4015609068753
Fehlerstrom-Typ:	B
Geeignet nach IEC/EN 61439-4:	ja
Hauptschalter:	Leistungsschalter
Hauptschalter-Bemessungsstrom:	32 A
Herstellerartikelnummer:	WAV0100BR1
Höhe:	974 mm
Markenname:	Walther Werke
Notschalter:	nein
Schutzart (IP):	IP44
Tiefe:	683 mm
Ursprungsland:	DE
Werkstoff des Gehäuses:	Stahl, Stahlblech
Zolltarifnummer:	85371098
