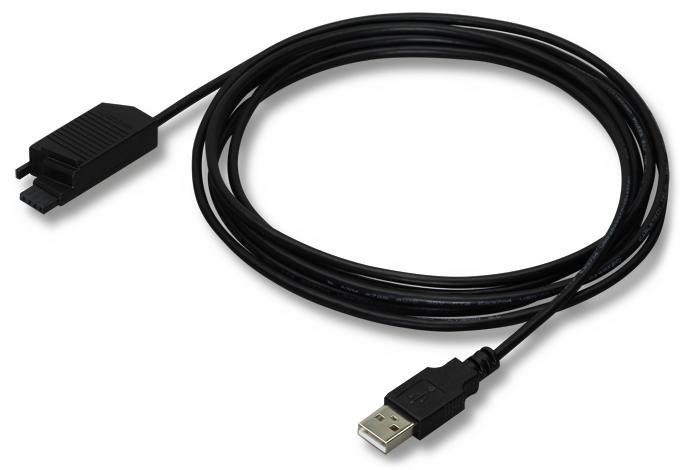

WAGO GmbH & Co. KG USB-Konfigurationskabel 750-923

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Feldbuskoppler PROFIBUS DP 12 MBd ECODer ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Strommessumformer Stromeingangssignal Strom- und Spannungsausgangssignal Digital- und Relaisausgang Konfiguration per Software Versorgungsspannung DC 24 V 22,5 mm BaubreiteKurzbeschreibung:Der Strommessumformer dient zum Erfassen von Gleich- und Wechselströmen im Messbereich bis AC/DC 100 A. Ausgangsseitig wandelt er die Messgröße in ein analoges Normsignal um.Merkmale:Ein digitaler Meldeausgang sowie ein Relais mit Wechslerkontakt reagieren bei konfigurierten Messbereichsgrenzen (Ein- und Ausschaltverzögerung und Grenzwertschalterfunktion mit bis zu zwei Schwellwerten konfigurierbar).. Zuschaltbares Clipping (Begrenzung des analogen Signals auf die Ausgangsendwerte). Einstellbarer Softwarefilter. Simulation von Ein- und Ausgangsverhalten über Konfigurationsdisplay. Sichere 3-Wege-Trennung mit 3kV-Prüfspannung gemäß EN 61010-1.

Grenzwertschalter Analogwerte 1 Wechsler Digitalausgang Konfiguration per Software Versorgungsspannung DC 24 V 6 mm Baubreite 2,50 mm²Kurzbeschreibung:Der Grenzwertschalter für Analogsignale dient zum Überwachen von analogen Normsignalen und zur Meldung von Signalzuständen, die eine voreingestellte Schwelle übersteigen.Merkmale:PC-Konfigurationsschnittstelle. Digitaler Schaltausgang. Wechsler-Relaisausgang. Kalibrierte Messbereichsumschaltung. Grenzwerteinstellung über DIP-Schalter und eine "Teach-in"-Funktion mittels Drück- und Schiebeschalter. Galvanische 3-Wege-Trennung mit 3kV-Prüfspannung.

Trennverstärker Strom- und Spannungseingangssignal Strom- und Spannungsausgangssignal Digitalausgang Versorgungsspannung DC 24 V 6 mm Baubreite 2,50 mm²Kurzbeschreibung:Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.Merkmale:PC-Konfigurationsschnittstelle. Digitaler Schaltausgang. Kalibrierte Messbereichsumschaltung. Analoge uni- und bipolare Normsignale eingangsseitig. Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte. Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.
