WAGO GmbH & Co. KG Stecker 0,5-4mmq schwarz 770-315
ggf. Abbildung ähnlich
4,47 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000557890
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
770-315
EAN:
4044918254663
Hersteller Programm:
Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Versandart:
Paket
Hersteller Typ
770-315

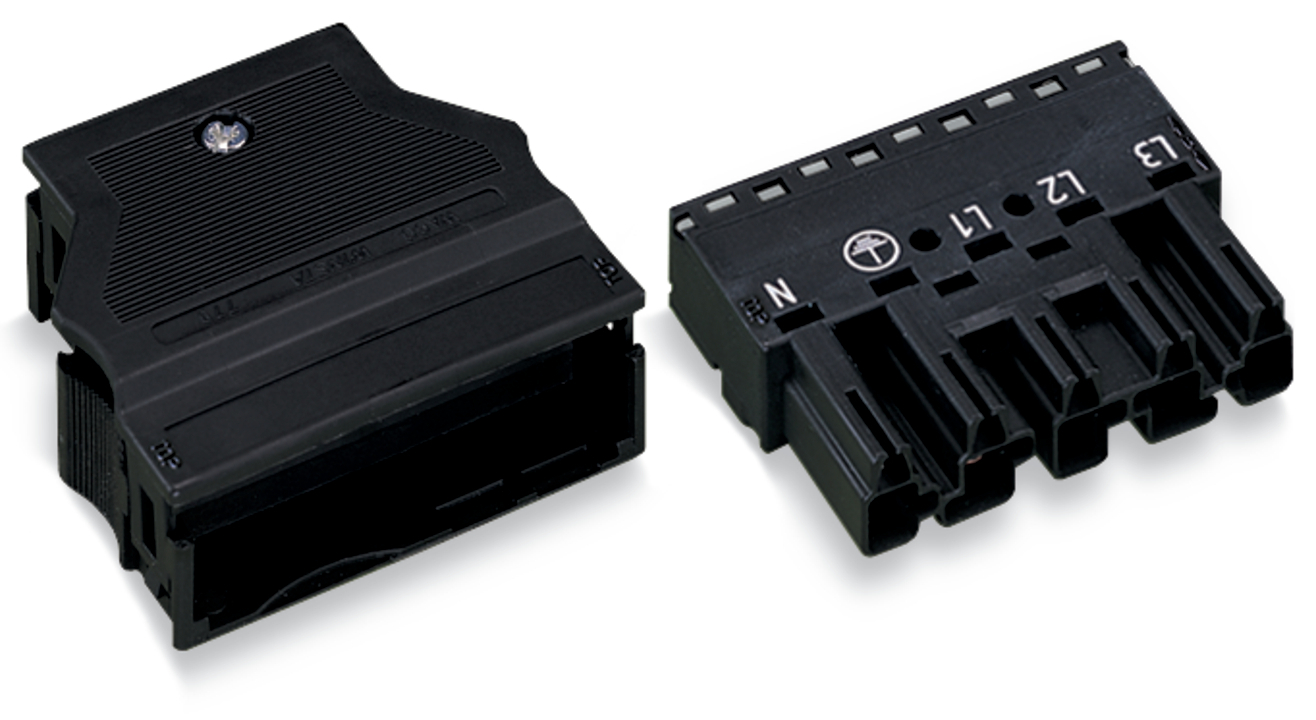

Produktinformationen "WAGO GmbH & Co. KG Stecker 0,5-4mmq schwarz 770-315"
Stecker
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz
Die Stiftleiste WINSTA® MIDI 5-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Die Abmantellänge erreicht 55 mm.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
mit Zugentlastungsgehäuse
5-polig
Kod. A
4,00 mm²
schwarz
Stiftleiste WINSTA® MIDI mit Fehlsteckschutz
Die Stiftleiste WINSTA® MIDI 5-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Die Abmantellänge erreicht 55 mm.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für eine große Anzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
Eigenschaften "WAGO GmbH & Co. KG Stecker 0,5-4mmq schwarz 770-315"
| Anschlussart: | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig): | 0,5..4 mm² |
| Anschlussquerschnitt (feindrähtig): | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol: | 1 |
| Art der Verriegelung: | separat |
| Ausführung: | Stecker |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannung: | 6 kV |
| Bemessungsstrom: | 25 A |
| Brandlast: | 0,18806 kWh |

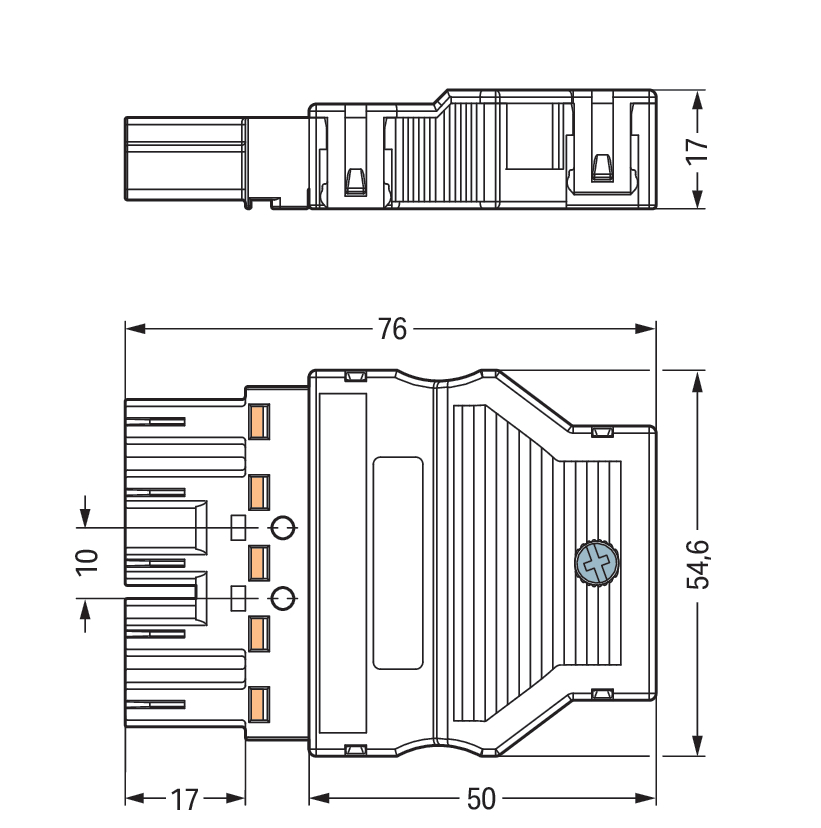

| Breite: | 54,6 mm |
| Durchgangswiderstand: | 1 mOhm |
| EAN: | 4044918254663 |
| Farbe der Codierung/Kontakteinsatz: | schwarz |
| Halogenfrei: | ja |
| Herstellerartikelnummer: | 770-315 |
| Herstellerprogramm: | Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770, Installations-Steckverbinder WINSTA;Produktgruppe 20;Serie 770, Installations-Steckverbinder WINSTA;Serie 770 |
| Höhe: | 17 mm |
| Kabeldurchmesser: | 9..13 mm |
| Kontaktmaterial: | CuSn, sonstige |
| Länge: | 76 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Max. Dauertemperaturbeständigkeit Kontaktteil: | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung: | 105 °C |
| Mechanische Codierung: | ja |
| Mit Zugentlastung: | ja |
| Oberflächenbehandlung Kontakte: | verzinnt |
| Polzahl: | 5 |
| Schutzart (IP): | IP20 |
| Ursprungsland: | DE, PL |
| Verschmutzungsgrad: | 3 |
| Werkstoff des Gehäuses: | Polyamid (PA) |
| Zolltarifnummer: | 85366990 |
