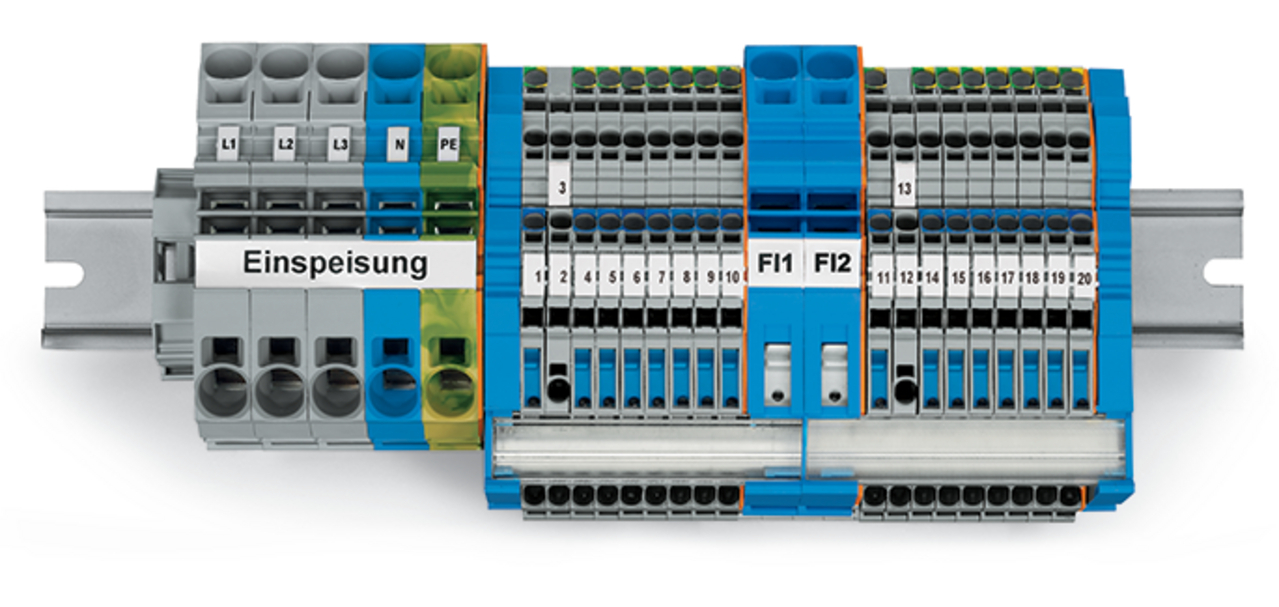

WAGO GmbH & Co. KG Hauptverteiler-Set TopJob S 821-122

TOPJOB®S-Hauptverteiler-Set FI
mit BetätigungsöffnungFür die Hauptverteilung mit zwei FI-Schutzschaltern
beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen.
Verteilung der FI-Potentiale über 2 N-Sammelschienen 10 x 3 mm
Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennschlitten in der Installationsetagenklemme.
Bestückung:
16 x Installationsetagenklemme
NT/L/PE
4 mm² (2003-7641).
2 x Installationsetagenklemme
L/L
4 mm² (2003-7642).
2 x Abschluss- und Zwischenplatte (2003-7692).
3 x 2-Leiter-Verteilereinspeiseklemme
grau
16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme
blau
16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme
grün-gelb
16 mm² (2016-7607).
1 x Abschluss- und Zwischenplatte (2016-7692).
2 x 1-Leiter-N-Trennklemme
blau
16 mm² (2016-7714).
1 x Abschluss- und Zwischenplatte (2016-7792).
1 x Schraubenlose Endklammer
10 mm breit (249-117).
2 x Sammelschienenträger
mit Endklammerfunktion (2009-305).
1 x Sammelschiene
verzinnt
0,2 m (210-133).
1 x Sammelschienenabdeckung
transparent
0,2 m (777-303).
1 x Beschriftungsstreifen
weiß
0,5 m (2009-110).
1 x WMB-Beschriftungskarte
1 50 (793-5566).
1 x WMB-Beschriftungskarte
L1, L2, L3, N, PE (793-5472).
1 x Faserschreiber (210-110).
Blockbreite inkl. Endklammer 20,52 cm
