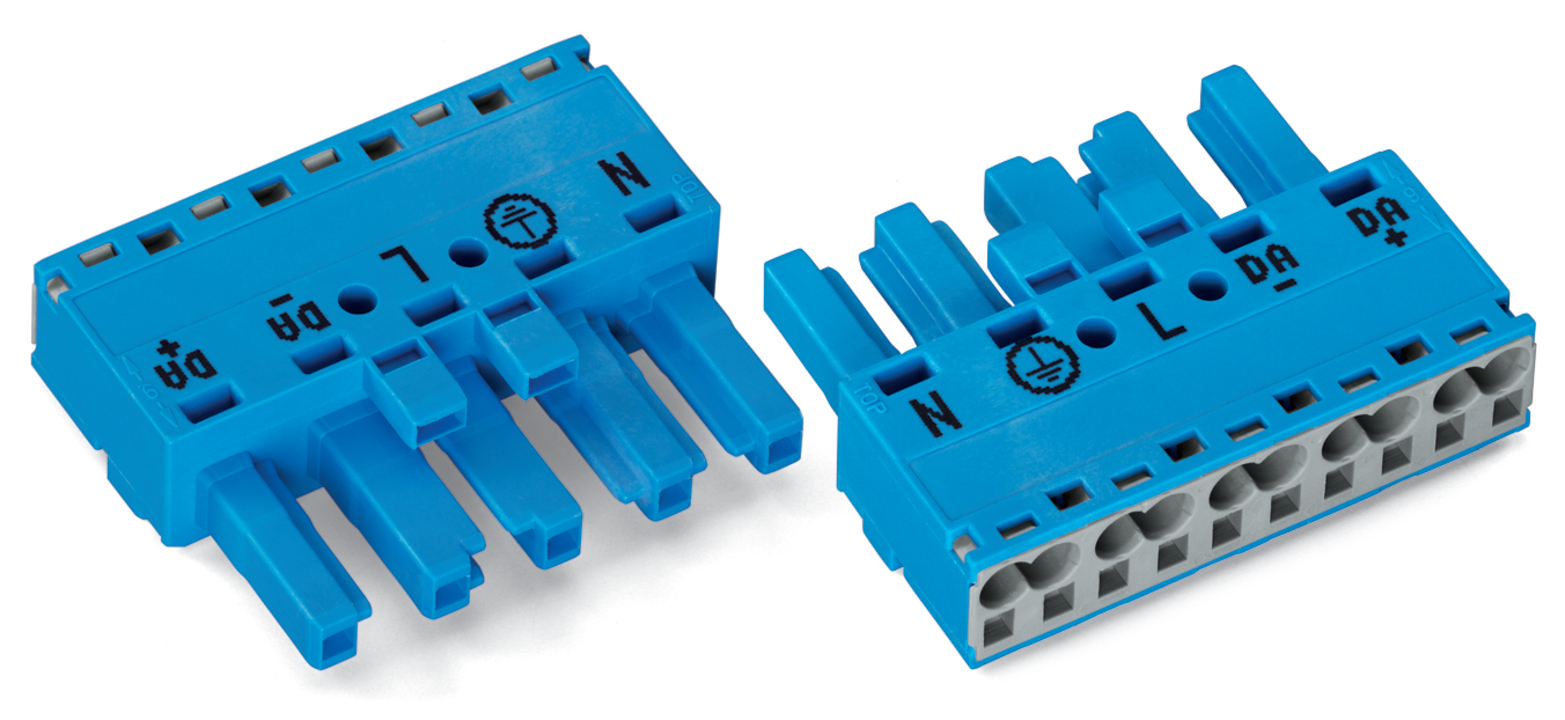

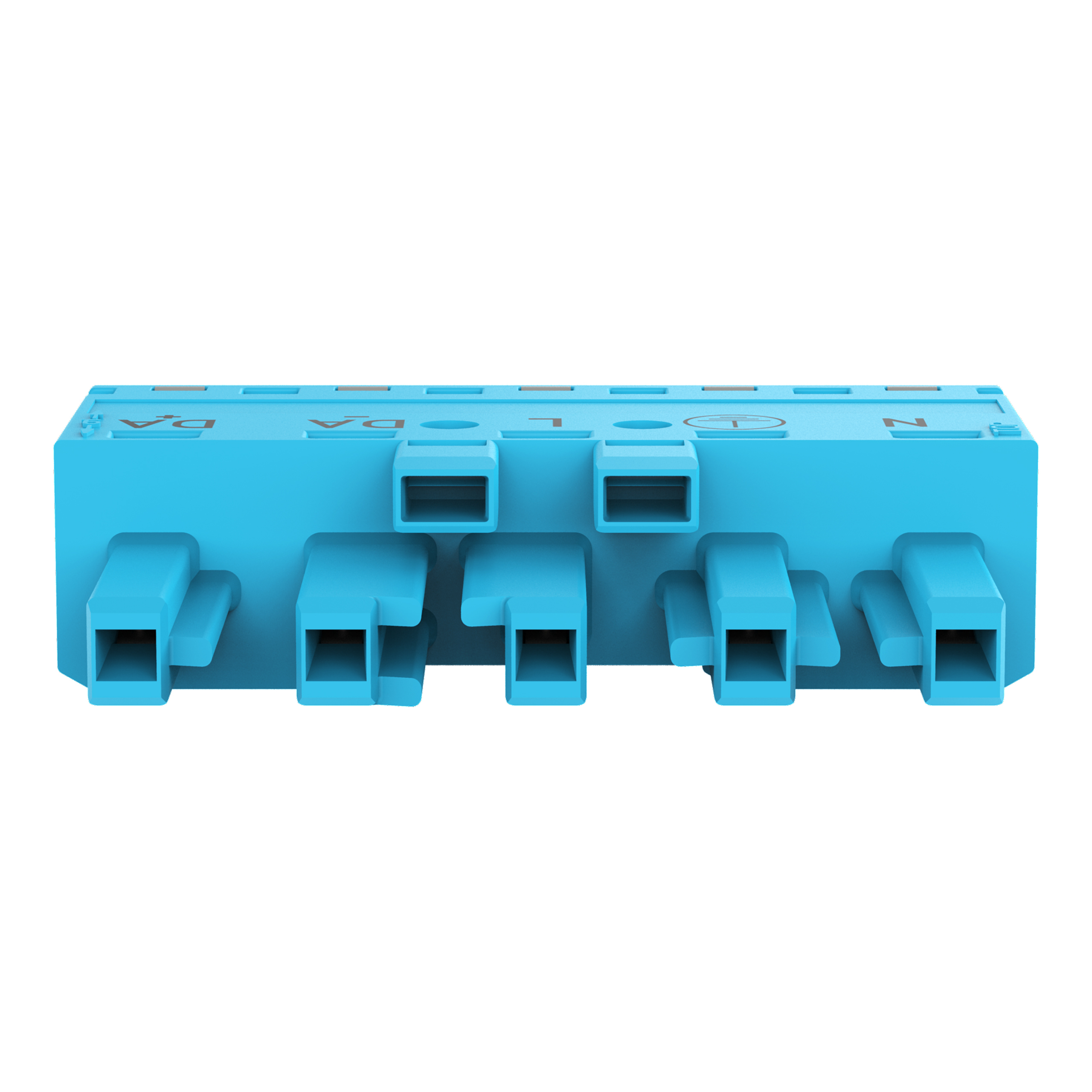

WAGO GmbH & Co. KG Buchse 5-polig, blau 770-1105
ggf. Abbildung ähnlich
3,98 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006812317
Hersteller:
WAGO Kontakttechnik
Hersteller-Nr.:
770-1105
EAN:
4044918252706
Hersteller Programm:
Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770
Versandart:
Paket
Hersteller Typ
770-1105
Produktinformationen "WAGO GmbH & Co. KG Buchse 5-polig, blau 770-1105"
Buchse
5-polig
Kod. I
4,00 mm²
blau
Die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie beispielsweise beim DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von WINSTA® MIDI-Installationssteckverbindern mit Kodierung I. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
5-polig
Kod. I
4,00 mm²
blau
Federleiste/Buchse WINSTA® MIDI 5-polig
Die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine geregelte Beleuchtung, wie sie beispielsweise beim DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von WINSTA® MIDI-Installationssteckverbindern mit Kodierung I. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für smarte und einfache Lichtinstallation.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
Eigenschaften "WAGO GmbH & Co. KG Buchse 5-polig, blau 770-1105"
| Anschlussart: | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig): | 0,5..4 mm² |
| Anschlussquerschnitt (feindrähtig): | 0,5..4 mm² |
| Anzahl der Anschlüsse je Pol: | 2 |
| Art der Verriegelung: | separat |
| Ausführung: | Buchse |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannung: | 6 kV |
| Bemessungsstrom: | 25 A |
| Brandlast: | 0,07222 kWh |

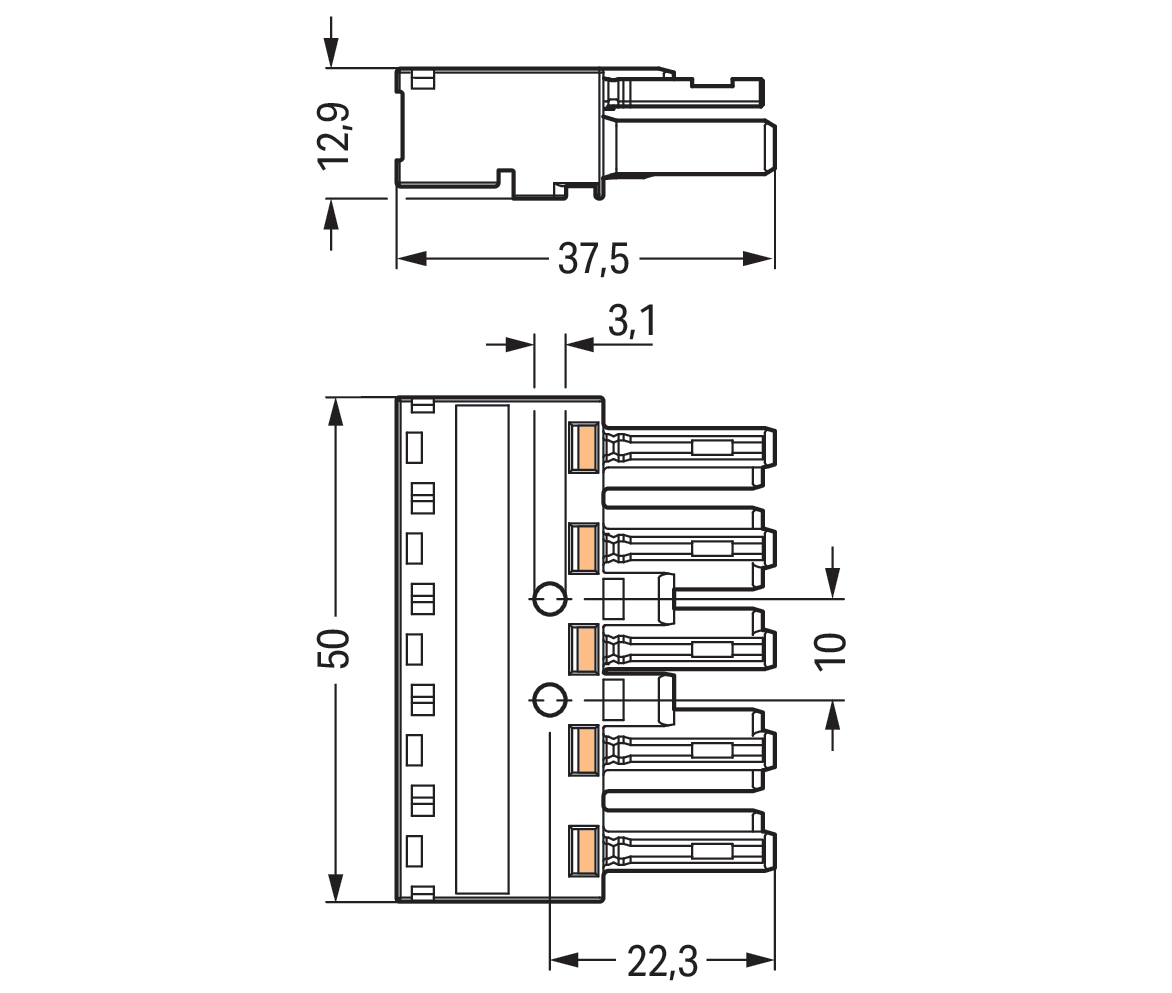

| Breite: | 50 mm |
| Durchgangswiderstand: | 1 mOhm |
| EAN: | 4044918252706 |
| Farbe der Codierung/Kontakteinsatz: | blau |
| Halogenfrei: | nein |
| Herstellerprogramm: | Installations-Steckverbinder WINSTA;Installationssteckverbinder WINSTA;Produktgruppe 20;Serie 770;Serie 770, Installations-Steckverbinder WINSTA;Produktgruppe 20;Serie 770, Installations-Steckverbinder WINSTA;Serie 770 |
| Höhe: | 12,9 mm |
| Kabeldurchmesser: | 0 mm |
| Kontaktmaterial: | CuSn, sonstige |
| Länge: | 37,5 mm |
| Markenname: | WAGO GmbH & Co. KG |
| Max. Dauertemperaturbeständigkeit Kontaktteil: | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung: | 105 °C |
| Mechanische Codierung: | ja |
| Mit Zugentlastung: | nein |
| Oberflächenbehandlung Kontakte: | verzinnt |
| Polzahl: | 5 |
| Schutzart (IP): | IP20 |
| Typ: | 770-1105 |
| Ursprungsland: | DE, PL |
| Verschmutzungsgrad: | 3 |
| Werkstoff des Gehäuses: | Polyamid (PA) |
| Zolltarifnummer: | 85366990 |
