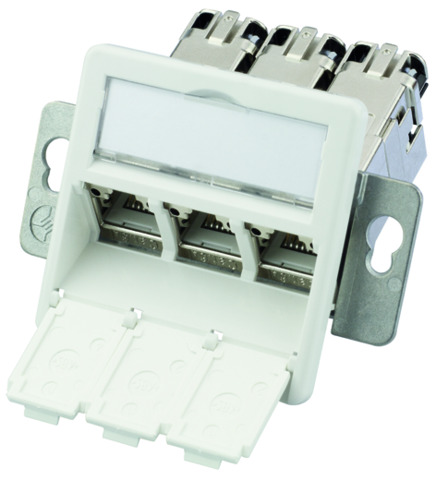

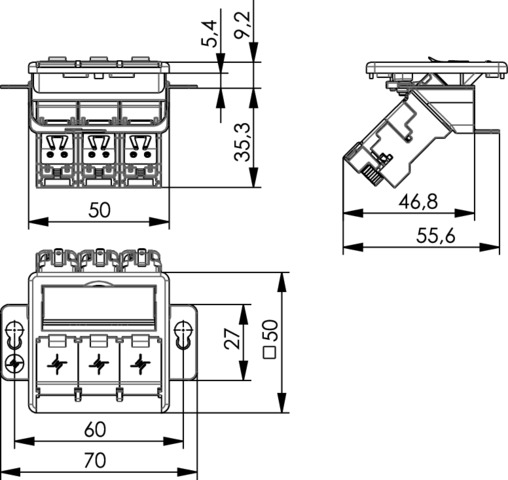

Telegärtner Modulaufn. AMJ-S 3fach T568A UP/50flexCat6A 100022966

Das vollgeschirmte AMJ-S Modul für 10 Gigabit Ethernet setzt auf den übertragungstechnischen Vorzügen der millionenfach bewährten Anschlusstechnik von Telegärtner auf und bietet Verkabelungsprofis ungeahnte Möglichkeiten bei ihren täglichen Verkabelungsaufgaben. Herausragende Merkmale des neuen AMJ-S Moduls ist seine schlanke Bauform im Keystone-Format (19,3 x 14,7 mm) mit Zinkdruckguss-Gehäuse sowie dem bewährten Telegärtner-Kontaktüberbiegeschutz. In Kombination mit der integrierten feinstufigen Kabelabfangung und dem 360° Schirmanschluss ist das AMJ-S Modul ein echter Zeitsparer bei der Montage. Die IDC-Schneidklemme im neuen AMJ-S Modul gewährleistet zuverlässige Kontaktierungen bei Massiv-Draht und Litzenleitern. Eine weitere Besonderheit des AMJ-S Moduls ist seine Designfähigkeit: Das AMJ-S Modul kann problemlos mit Abdeckungen der Schalterprogramme aller namhaften Hersteller kombiniert werden.Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,Cat.6A (ISO/IEC) re-embedded getestet gemäß IEC 60512-27-100,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,10 Gigabit-Ethernet konform (IEEE 802.3an),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Geeignet für PoE+ gemäß IEEE 802.3at,Mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Optisch überwachte Prüfung der RJ45-KontakthöhenAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Blisterverpackung (24 Stück)Kurzbezeichnung: AMJ-S Modul Cat.6A (ISO/IEC) T568AEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Maßzeichnung 3

Das vollgeschirmte AMJ-S Modul für 10 Gigabit Ethernet setzt auf den übertragungstechnischen Vorzügen der millionenfach bewährten Anschlusstechnik von Telegärtner auf und bietet Verkabelungsprofis ungeahnte Möglichkeiten bei ihren täglichen Verkabelungsaufgaben. Herausragende Merkmale des neuen AMJ-S Moduls ist seine schlanke Bauform im Keystone-Format (19,3 x 14,7 mm) mit Zinkdruckguss-Gehäuse sowie dem bewährten Telegärtner-Kontaktüberbiegeschutz. In Kombination mit der integrierten feinstufigen Kabelabfangung und dem 360° Schirmanschluss ist das AMJ-S Modul ein echter Zeitsparer bei der Montage. Die IDC-Schneidklemme im neuen AMJ-S Modul gewährleistet zuverlässige Kontaktierungen bei Massiv-Draht und Litzenleitern. Eine weitere Besonderheit des AMJ-S Moduls ist seine Designfähigkeit: Das AMJ-S Modul kann problemlos mit Abdeckungen der Schalterprogramme aller namhaften Hersteller kombiniert werden.Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,Cat.6A (ISO/IEC) re-embedded getestet gemäß IEC 60512-27-100,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,10 Gigabit-Ethernet konform (IEEE 802.3an),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Geeignet für PoE+ gemäß IEEE 802.3at,Mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Optisch überwachte Prüfung der RJ45-KontakthöhenAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Blisterverpackung (24 Stück)Kurzbezeichnung: AMJ-S Modul Cat.6A (ISO/IEC) T568BEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Maßzeichnung 3

Das vollgeschirmte AMJ-S Modul für 10 Gigabit Ethernet setzt auf den übertragungstechnischen Vorzügen der millionenfach bewährten Anschlusstechnik von Telegärtner auf und bietet Verkabelungsprofis ungeahnte Möglichkeiten bei ihren täglichen Verkabelungsaufgaben. Herausragende Merkmale des neuen AMJ-S Moduls ist seine schlanke Bauform im Keystone-Format (19,3 x 14,7 mm) mit Zinkdruckguss-Gehäuse sowie dem bewährten Telegärtner-Kontaktüberbiegeschutz. In Kombination mit der integrierten feinstufigen Kabelabfangung und dem 360° Schirmanschluss ist das AMJ-S Modul ein echter Zeitsparer bei der Montage. Die IDC-Schneidklemme im neuen AMJ-S Modul gewährleistet zuverlässige Kontaktierungen bei Massiv-Draht und Litzenleitern. Eine weitere Besonderheit des AMJ-S Moduls ist seine Designfähigkeit: Das AMJ-S Modul kann problemlos mit Abdeckungen der Schalterprogramme aller namhaften Hersteller kombiniert werden.Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,Cat.6A (ISO/IEC) re-embedded getestet gemäß IEC 60512-27-100,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,10 Gigabit-Ethernet konform (IEEE 802.3an),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Geeignet für PoE+ gemäß IEEE 802.3at,Mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Optisch überwachte Prüfung der RJ45-KontakthöhenAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 6x2er VerpackungKurzbezeichnung: AMJ-S Modul Cat.6A (ISO/IEC) T568AEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Maßzeichnung 3

Das vollgeschirmte AMJ-S Modul für 10 Gigabit Ethernet setzt auf den übertragungstechnischen Vorzügen der millionenfach bewährten Anschlusstechnik von Telegärtner auf und bietet Verkabelungsprofis ungeahnte Möglichkeiten bei ihren täglichen Verkabelungsaufgaben. Herausragende Merkmale des neuen AMJ-S Moduls ist seine schlanke Bauform im Keystone-Format (19,3 x 14,7 mm) mit Zinkdruckguss-Gehäuse sowie dem bewährten Telegärtner-Kontaktüberbiegeschutz. In Kombination mit der integrierten feinstufigen Kabelabfangung und dem 360° Schirmanschluss ist das AMJ-S Modul ein echter Zeitsparer bei der Montage. Die IDC-Schneidklemme im neuen AMJ-S Modul gewährleistet zuverlässige Kontaktierungen bei Massiv-Draht und Litzenleitern. Eine weitere Besonderheit des AMJ-S Moduls ist seine Designfähigkeit: Das AMJ-S Modul kann problemlos mit Abdeckungen der Schalterprogramme aller namhaften Hersteller kombiniert werden.Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,Cat.6A (ISO/IEC) re-embedded getestet gemäß IEC 60512-27-100,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,10 Gigabit-Ethernet konform (IEEE 802.3an),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Geeignet für PoE+ gemäß IEEE 802.3at,Mit designfähiger Modul-Aufnahme AMJ-S Up/0 flex kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Integrierte Kabelabfangung für Kabeldurchmesser bis 9 mm,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Optisch überwachte Prüfung der RJ45-KontakthöhenAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 6x2er VerpackungKurzbezeichnung: AMJ-S Modul Cat.6A (ISO/IEC) T568BEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Maßzeichnung 3

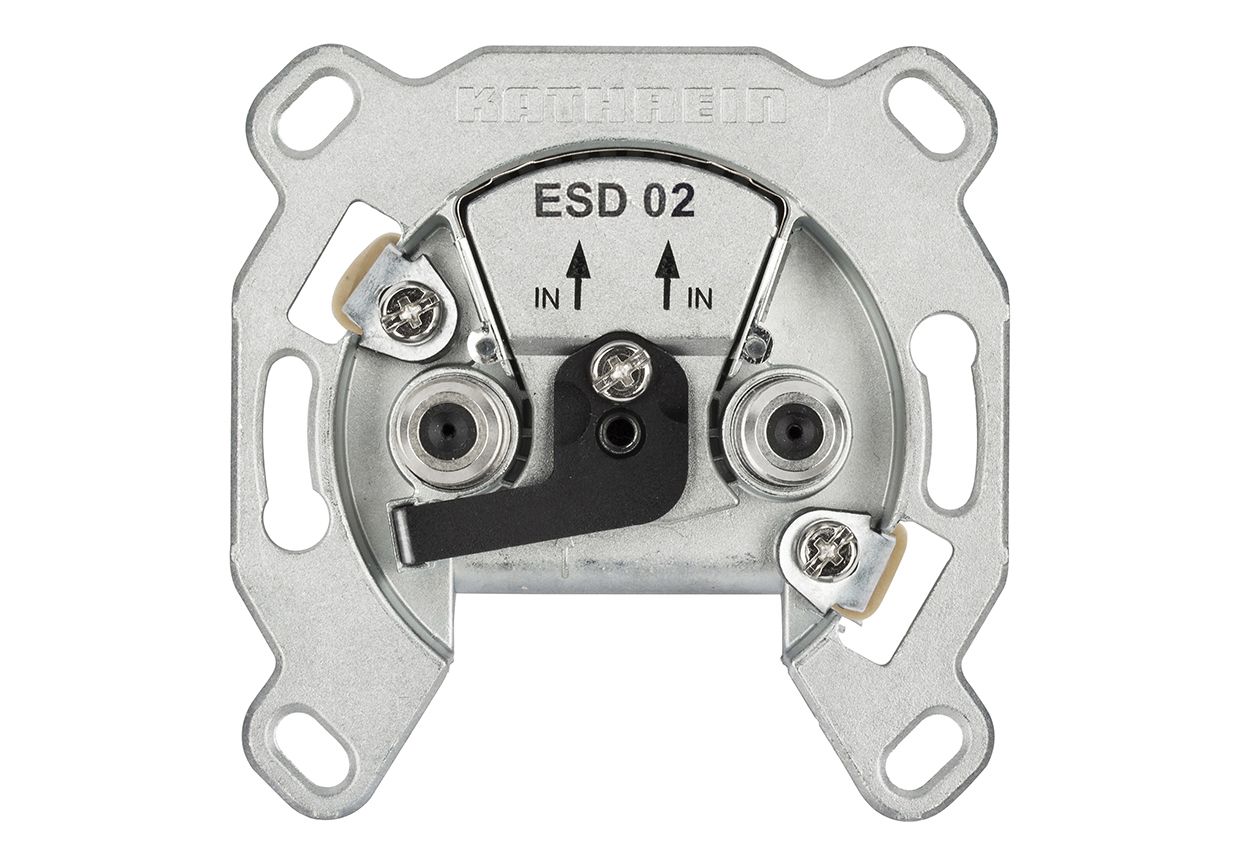

Sat-Einzelanschlussdose 2fach, 0-2400 MHz, fuer zwei getrennte Zuleitungen, DC-Durchlass, Anschlussdaempfung typ. TV 0,3 dB, SAT 0,8 dBUnter nachfolgenden Links finden Sie weitere Informationen:Gebrauchsanleitung 1Montageanleitung 2Produktdatenblatt 3

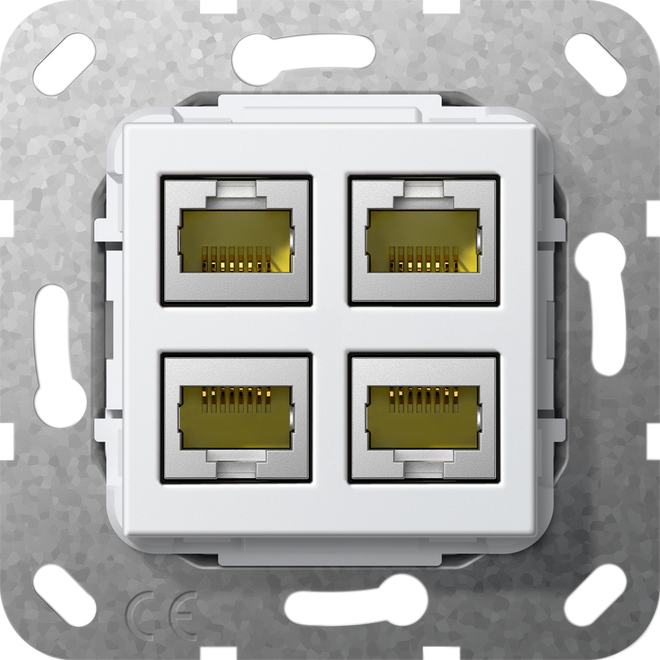

Einsatz Modular Jack RJ45 Cat.6A 10 Gbit-Ethernet 4fach Schneidklemmtechnik Bei Einsätzen mit Kupplungen beachten: Nicht für Kanalinstallation und Standardgerätedose geeignet. Anschluss mit Winkelsteckern empfohlen.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

SIMATIC S7-1200, CPU 1217C, Kompakt-CPU, DC/DC/DC, 2 PROFINET Port onboard I/O: 10 DI DC 24V, 4 DI RS-422/485, 6 DO DC 24V, 0,5A, 4 DO RS-422/485, 2 AI 0-10V DC, 2 AO 0-20mA Stromversorgung: DC 20,4-28,8V DC, Programm-/Datenspeicher 250 KB SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Die Basic Controller sind erste Wahl, um Automatisierungsaufgaben im unteren und mittleren Leistungsbereich flexibel und effizient zu lösen. Die Zentralbaugruppen sind in ihrer Leistung skaliert, für unterschiedliche Eingangsspannungen und mit Transistor- oder Relaisausgängen verfügbar. Auch Safety-Varianten sind lieferbar. Neben den bereits integrierten Ein- und Ausgängen lassen sich die Kompakt-CPUs direkt auf dem Gerät oder mit unterschiedlichsten Signal- und Kommunikationsmodulen erweitern, um sie exakt Ihren Anforderungen anzupassen. HMI-Geräte sind über die integrierte Ethernetschnittstelle ebenfalls anschließbar. Der Speicher der CPU lässt sich per Memory Card erweitern, projektiert wird die SPS mit der Software STEP 7 Basic im TIA Portal. Die Micro-SPS hat vielfältige Vernetzungsmöglichkeiten über unterschiedliche Kommunikationsstandards durch integrierte Funktionen (PROFINET, Modbus, etc.) oder Zusatzmodule (IO-Link, AS-i, etc.) und bietet somit höchste Flexibilität bei dem Aufbau der Netze und der Topologie. Die Anwendungsgebiete für die S7-1200 sind aufgrund ihrer kompakten Bauform sehr vielfältig und reichen von einfachen Verpackungsmaschinen über Heizungsanlagen bis hin zum Einsatz als unterlagertes System bei großen Anlagen. Kompaktes Design, modularer Aufbau und integrierte IOs helfen Platz im Schaltschrank zu sparen. Die Projektierungssoftware STEP 7 ist in das TIA Portal eingebunden und greift damit auf eine gemeinsame Datenhaltung, ein einheitliches Bedienkonzept und durchgängige Kommunikationsdienste für alle Komponenten eines Systems zurück. Das bedeutet weniger Projektierungsaufwand und schnellere Inbetriebnahme.

SIMATIC S7-1200, CPU 1212C, Kompakt-CPU, DC/DC/Relais, onboard I/O: 8 DI DC 24V, 6 DO Relais 2A, 2 AI 0-10V DC, Stromversorgung: DC 20,4-28,8V DC, Programm-/Datenspeicher 100 KB SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Die Basic Controller sind erste Wahl, um Automatisierungsaufgaben im unteren und mittleren Leistungsbereich flexibel und effizient zu lösen. Die Zentralbaugruppen sind in ihrer Leistung skaliert, für unterschiedliche Eingangsspannungen und mit Transistor- oder Relaisausgängen verfügbar. Auch Safety-Varianten sind lieferbar. Neben den bereits integrierten Ein- und Ausgängen lassen sich die Kompakt-CPUs direkt auf dem Gerät oder mit unterschiedlichsten Signal- und Kommunikationsmodulen erweitern, um sie exakt Ihren Anforderungen anzupassen. HMI-Geräte sind über die integrierte Ethernetschnittstelle ebenfalls anschließbar. Der Speicher der CPU lässt sich per Memory Card erweitern, projektiert wird die SPS mit der Software STEP 7 Basic im TIA Portal. Die Micro-SPS hat vielfältige Vernetzungsmöglichkeiten über unterschiedliche Kommunikationsstandards durch integrierte Funktionen (PROFINET, Modbus, etc.) oder Zusatzmodule (IO-Link, AS-i, etc.) und bietet somit höchste Flexibilität bei dem Aufbau der Netze und der Topologie. Die Anwendungsgebiete für die S7-1200 sind aufgrund ihrer kompakten Bauform sehr vielfältig und reichen von einfachen Verpackungsmaschinen über Heizungsanlagen bis hin zum Einsatz als unterlagertes System bei großen Anlagen. Kompaktes Design, modularer Aufbau und integrierte IOs helfen Platz im Schaltschrank zu sparen. Die Projektierungssoftware STEP 7 ist in das TIA Portal eingebunden und greift damit auf eine gemeinsame Datenhaltung, ein einheitliches Bedienkonzept und durchgängige Kommunikationsdienste für alle Komponenten eines Systems zurück. Das bedeutet weniger Projektierungsaufwand und schnellere Inbetriebnahme.
