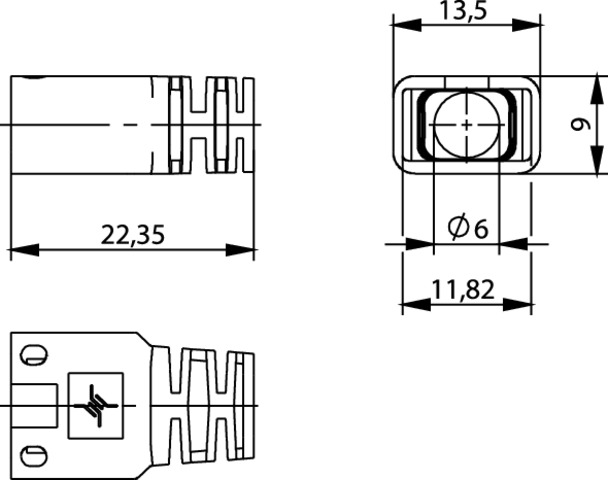

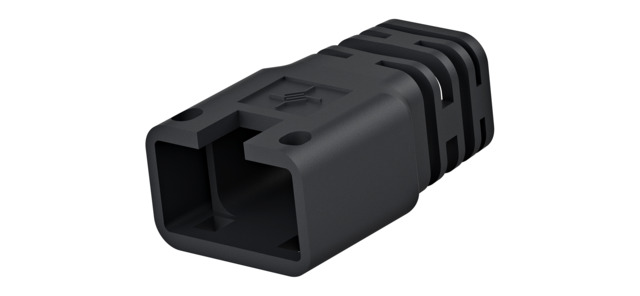

Telegärtner Knickschutztülle f.RJ45-Steck.ges, sw 100001166

Die Herausforderungen in einer modernen Gebäudeverkabelung sind klar: die Gewährleistung steigender Datenraten und maximaler Flexibilität. Mit Unterflurtanks, Medientischen und Hohlwand­dosen gehen jedoch häufig auch beengte Platzverhältnisse einher. Dies erschwert die Montage und führt durch eine nicht ganz fachgerecht ausgeführte Installation zu einer verminderten Übertragungsleistung. Oder gar zum Ausfall. Das AMJ-SL-Modul ist Dank seiner kurzen Baulänge von 32 mm auch für schwierige Einbausituationen optimal geeignet und gleicht mit einer hervorragenden NEXT-Reserve viele Alltagsfehler bei der Installation aus. Leistungsmerkmale:Extrem kurze Baulänge von nur 32 mm,Made in Stuttgart,PVP Zertifikat,Safe Lock,Type Approval Komponente Kategorie 6A, zertifiziert durch GHMT, alle elektrischen Werte über den von den in Norm für Cat.6A geforderten hohe Planungssicherheit,Geeignet für 4 Pair Power over Ethernet,360°-Schirmung durch veredeltes Zinkdruckgussgehäuse und metallische Rasthaken,Unverlierbare Kabelabfangung,Kompatibel zu allen Schalterprogrammen,Kartonverpackung,Ausführliche Montageanleitung und Montagevideo per QR-Code auch von unterwegs abrufbar,einfach & schnelle Montage ohne Spezialwerkzeug,Steckzyklen mit RJ45/RJ11/RJ12 = 750Anmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 2er VerpackungKurzbezeichnung: AMJ-SL Modul Cat.6A (ISO/IEC), T568AFeature & Benefits: Extrem kurze Baulänge von nur 32mm, Made in Stuttgart, PVP Zertifikat, Safe Lock, Type Approval Komponente Kategorie 6A (ISO/IEC), zertifiziert durch GHMT, alle elektrischen Werte über den von den in Norm für Cat.6A (ISO/IEC) geforderten hohe Planungssicherheit, 360°-Schirmung durch veredeltes Zinkdruckgussgehäuse und metallische Rasthaken, Unverlierbare Kabelabfangung, Kompatibel zu allen Schalterprogrammen, Kartonverpackung, Ausführliche Montageanleitung und Montagevideo per QR-Code auch von unterwegs abrufbar, einfach & schnelle Montage ohne SpezialwerkzeugUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnischen Eigenschaften PL Class EA (ISO/IEC) 500 nach ISO/IEC 11801 EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 2xRJ45Farbe: alpinweißKurzbezeichnung: AMJ45 K 8/8 Up/50 Class EA (ISO/IEC) 500Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

Für eine durchgängige Verkabelungvom Etagenverteiler bis zur Maschine können Anwender mit Komponenten wie den 19" Modulträgern von Telegärtnerauf eine durchgängige Steckverbindertechnik als auchAnschlusstechnik setzen. Die 19" Modulträger sind die richtige Lösung für die individuelle Gestaltung im Verteilbereich. Sie sind in grau oder schwarz und mit oder ohne Kabelabfangung erhältlich. Es kann auf, mit unseren hochperformanten Modulen, vorbestückte Varianten oder Leergehäuse zurückgegriffen werden. Die Auschnitte im praktischen Keystone-Format ermöglichen eine individuelle Bestückung. Die bestückten Varianten erfüllen die übertragungstechnischen Eigenschaften nach Cat. 6A gemäß EN 60603-7-51.Leistungsmerkmale:integrierte Kabelabfangung,Potentialanschluss über eine beiliegende PE-Leitung,Frontplatte bedruckt mit Portnummerierung,Gehäuse Stahlblech, pulverbeschichtet,Cat.6A (ISO/IEC) gemäß IEC 60603-7-51, Cat.6A (ISO/IEC) re-embedded getestet gemäß IEC 60512-27-100,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,10 Gigabit-Ethernet konform (IEEE 802.3an),Kontakt-Überbiegeschutz: =750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,geeignet für PoE+ gemäß IEEE 802.3at,Optisch überwachte Prüfung der RJ45-Kontakthöhen,Bestückt mit AMJ Modul KAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: inkl. 24 AMJ-Module K Cat.6A (ISO/IEC) T568A, Kabelabfangung und Potentialanschluss-SetFarbe: lichtgrau RAL 7035Kurzbezeichnung: 19" Modulträger 1 HEUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

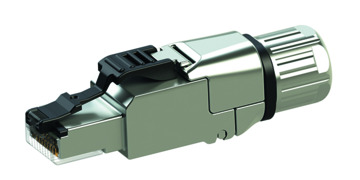

Die feldkonfektionierbaren RJ45-Stecker der Baureihe MPF8 von Telegärtner können direkt auf das Installationskabel montiert werden, um Endgeräte mit RJ45-Anschluss mit dem Netzwerk zu verbinden Anschlussdose und Patchkabel werden nicht benötigt. Die MFP8-Baureihe ist die optimale Lösung für geschirmte Modular Plug Terminated Link (MPTL), End-to-End Links (E2E Links) und Direct Attach Cabling (DAC).Mit dem feldkonfektionierbaren RJ45-Stecker MFP8 von Telegärtner können Endgeräte mit RJ45-Anschluss einfach, schnell und sicher an das Installationskabel angeschlossen werden. Wird das Endgerät über dem Kabelauslass montiert oder wird das Kabel bis in das Schutzgehäuse des Geräts geführt, ist der Anschluss unsichtbar und für Unbefugte unzugänglich, was nicht nur gut aussieht, sondern dem Anwender auch das entscheidende Plus an Manipulationssicherheit bietet.Leistungsmerkmale:Steckverbinder gemäß IEC 60603-7 RJ45 8P8C,geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Four Pair Power over Ethernet 4PPoE gemäß IEEE 802.3bt,Vierkammer-Adermanager mit Farbcodierung T568A,für geschirmte Verkabelungen,multiportfähig,in 60 Sekunden und ohne Spezialwerkzeug konfektionierbar,optimiert für die Montage vor Ort,IPC-Durchdringkontakte geeignet für Massiv- und Litzenleiter,Schutzart IP20,geeignet für Kabelaußendurchmesser 5,5 bis 10,0 mm,Kabelzugentlastung geschraubt SW13,mit vormontierter Schutzkappe,UL-gelistet,SAP Artikelbezeichnung CU-CN MFP8 IE T568A C6A D1-1.6Anmerkungen: AWG 24/1-22/1, AWG 27/7-22/7, mit vormontierter SchutzkappeBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 10x1er VerpackungKurzbezeichnung: MFP8 IE T568 A Cat.6A (ISO/IEC)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

Die RJ45-Stecker der Baureihe MP8 von Telegärtner sind die idale Lösung für Patchkabel mit Litzenleitern wie auch mit Massivdraht.Die Stecker sind bis zu viermal wiederanschließbar. Ein umfangreiches Sortiment ein- und zweiteiliger Knickschutztüllen in verschiedenen Farben und für Kabeldurchmesser von 5,0 bis 7,3 mm schützt das Kabel und unterstützt gleichzeitig die farbliche Kennzeichnung der Stecker.Leistungsmerkmale:Steckverbinder gemäß IEC 60603-7 RJ45 8P8C,geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Four Pair Power over Ethernet 4PPoE gemäß IEEE 802.3bt,mit Adervorsortierung für besonders einfachen Anschluss,für geschirmte Verkabelungen,multiportfähig,für die Montage mit Crimp-Werkzeug,IPC-Durchdringkontakte geeignet für Massiv- und Litzenleiter,Zugentlastung wirkt auf den Kabelmantel, somit ist eine Quetschungder Adern ausgeschlossen,Schutzart IP20,geeignet für Kabelaußendurchmesser 5,5 bis 7,3 mm,UL recognized component,SAP Artikelbezeichnung CU-CN MP8FSC6A RJ45Anmerkungen: 8-polig, geschirmt mit Adernvorsortierung AWG24-AWG27 (Litze und Massivdraht) Knickschutztülle separat bestellen, Werkzeug 100025804 wird benötigtBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantKurzbezeichnung: RJ45-Stecker MP8(8) FS Cat.6A (ISO/IEC)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

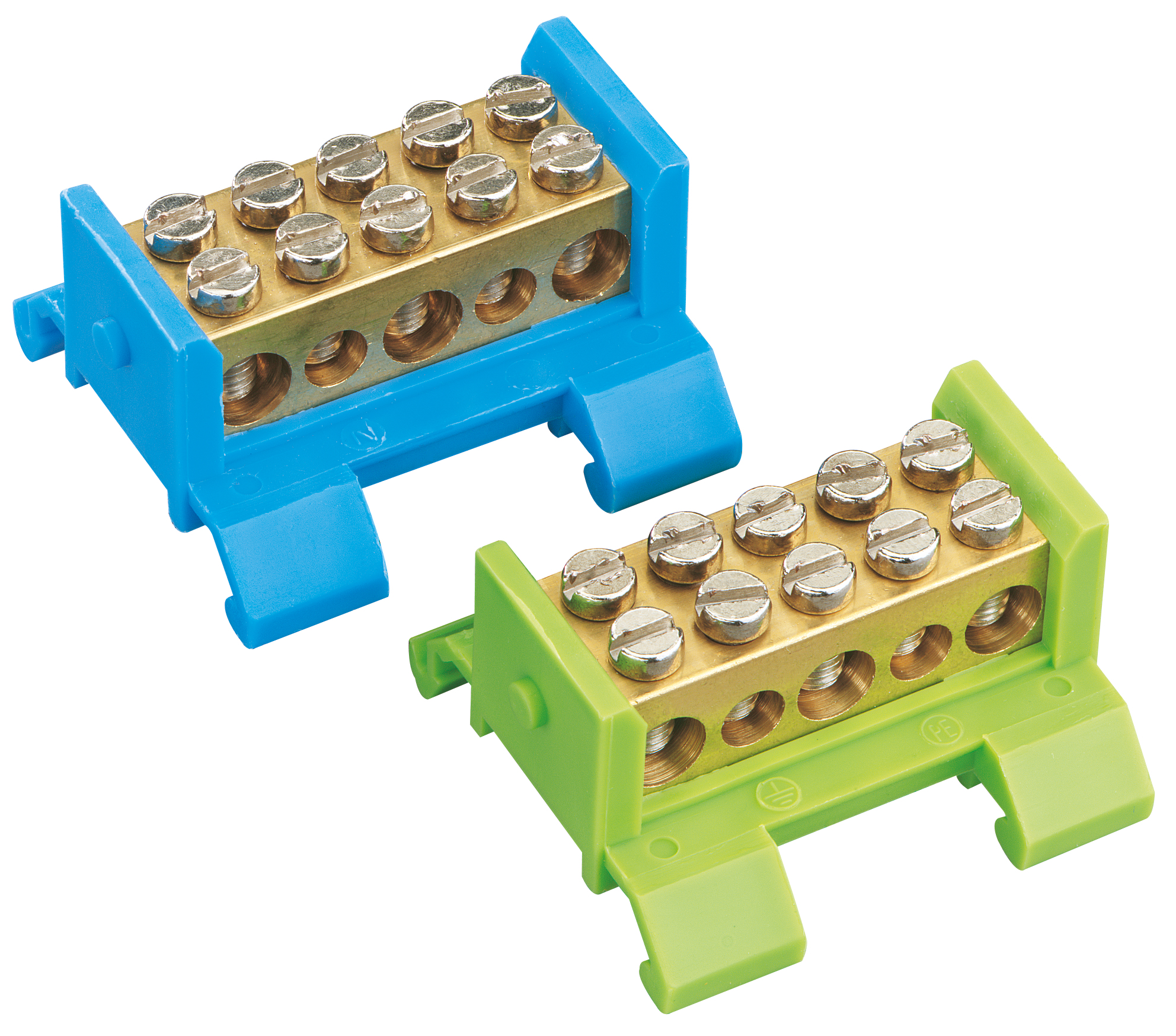

PE/N Klemmstein zur Befestigung auf 35mm Normschiene, zum Beispiel in Zählergehäusen, PE Klemme (grün) 3 x 25mm², 2 x 16mm²Abmessungen: 48 x 42 x 25mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
