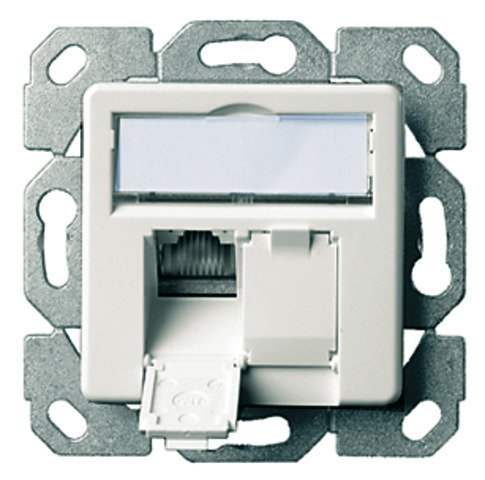

Telegärtner Anschlussdose aws AMJ45 8/8Cat5e/UP50 100022940

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.
Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnischen Eigenschaften der Klasse 5e nach ISO/IEC 11801
DIN EN 50173-1.
Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche.
Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.

Leistungsmerkmale:
Geeignet für Power over Ethernet gemäß IEEE 802.3af,
voll geschirmt,
360° Schirmkontaktierung und Kabelzugentlastung über eine Schraubklemme für den Kabelaußenmantel und Schirm,
Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,
Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,
Bauform mit niedriger Einbautiefe
problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,
Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken
gemäß DIN 46342-1
6,3 mm,
Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,
Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,
Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,
Schutzklappen gesichert,
Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werden

Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Ausführung: Brüstungskanal, 2xRJ45
Farbe: alpinweiß
Kurzbezeichnung: AMJ45 8/8 Up/50 Cat.5

Unter nachfolgenden Links finden Sie weitere Informationen:

Montageanleitung 1

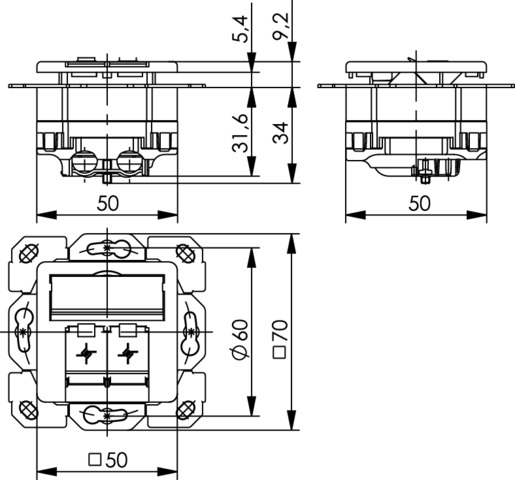

Maßzeichnung 2
