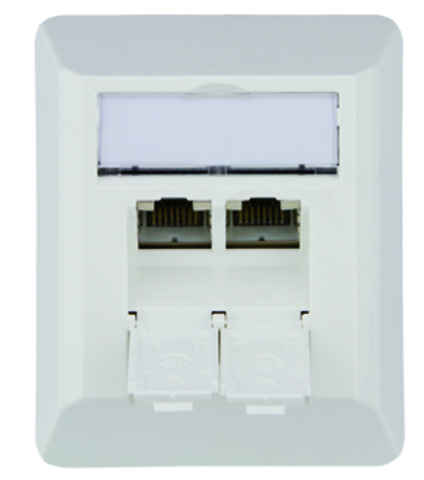

Telegärtner Anschlussdose AMJ45 8/8K Ap Cat6A aws 80x65mm 100023002

ClassEA iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) - geschlossenes Zinkdruckgussgehäuse - variable Kabelzuführung (+/-30°) - 360° Schirmung und Zugentlastung in einem Arbeitsgang - zusätzliche Erdungsmöglichkeit über Flachsteckverbinder - schnelle Installation durch LSA-Kontakte - abbrechbarer Tragring für Stegversion - rastender Schnellmontagedeckel - RJ45-Stecköffnungen schräg nach unten geneigt - Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 - geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) - LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal - geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt - UPOE-konform - HDBaseT-konform - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen: - ISO/IEC 11 801, ClassEA, geschirmt - DIN EN 50173-1, ClassEA, geschirmt - ANSI TIA/EIA-568-C.2, ClassEA - Lebensdauer > 750 Steckzyklen - RJ11/12 fehlstecksicher

Doppelstockklemme, für KNX-Bus in der Gebäudeinstallation, paarweise (25 Paare = 50 Stück) verpackt, Nennspannung: 500 V, Nennstrom: 16 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: weiß

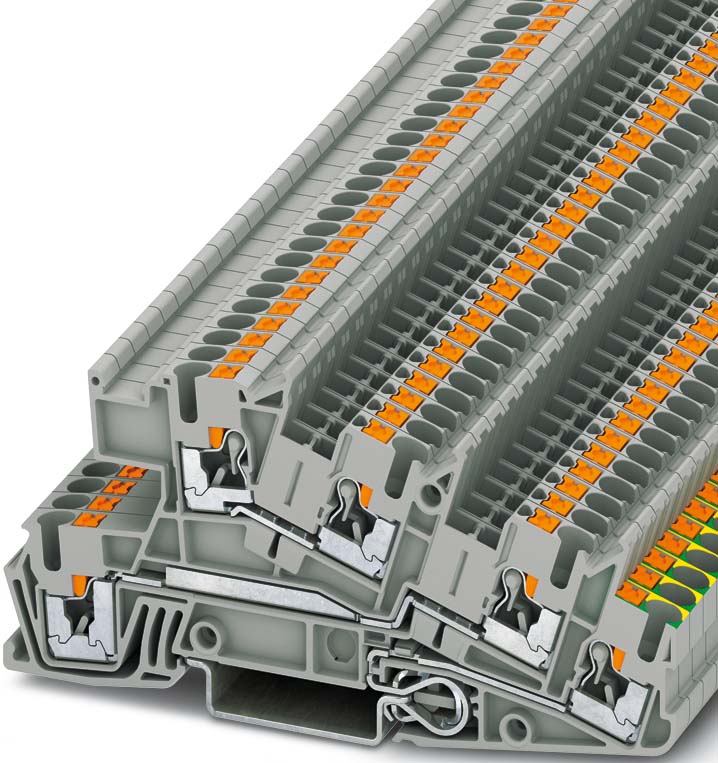

Installations-Schutzleiterklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801 EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 2xRJ45Farbe: alpinweißKurzbezeichnung: AMJ45 8/8 K Up/50 Cat.6A (ISO/IEC)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801 EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,Voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 1xRJ45Kurzbezeichnung: AMJ45 8 K Up/0 Cat.6A (ISO/IEC) ohne ZentralplatteUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

Das vollgeschirmte AMJ-Modul K Cat.6A (ISO/IEC) für 10 Gigabit Ethernet besitzt die herausragenden übertragungstechnischen Eigenschaften, die Sie zu Recht von Telegärtner erwarten. Die Produktion des Cat.6A (ISO/IEC)-Kerns und der IDC-Schneidklemmen auf einer vollautomatischen Produktionsanlage garantieren Ihnen ein hervorragendes Preis-/Leistungsverhältnis, verbunden mit einer Qualitätskontrolle innerhalb der Fertigungslinie, die Maßstäbe setzt. Mit den Abmessungen von 19,3 x 14,7 mm passt das Modul in die Montageausschnitte einer Vielzahl weltweit verfügbarer Zentralplatten und 19 Zoll Patch Panel-Lösungen. Die von Telegärtner entwickelte IDC-Schneidklemme gewährleistet zuverlässige Kontaktierungen bei Leiterquerschnitten von AWG22/1 bei festen bis AWG27/7 bei flexiblen Leitern. Damit empfiehlt sich das AMJ-Modul K Cat.6A (ISO/IEC) auch für den Anschluss von Patchkabeln AWG24/7, AWG26/7 oder AWG27/7 an der IDC-Schneidklemme für einen Sammelpunkt (Consolidation Point).Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,10 Gigabit-Ethernet-konform (IEEE 802.3an),Geeignet für PoE+ (Power over Ethernet Plus),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,Optisch überwachte Prüfung der RJ45-Kontakthöhen,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Vollautomatisch produzierter real Cat.6A (ISO/IEC) RJ45-Kern für gleichbleibend hohen QualitätsstandardAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 6x2er VerpackungKurzbezeichnung: AMJ-Modul K Cat.6A (ISO/IEC) T568AEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2
