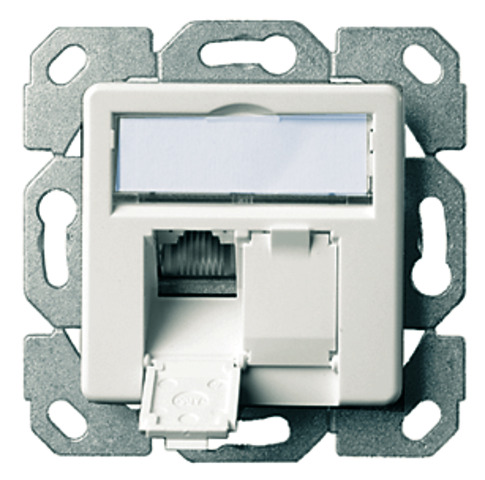

Telegärtner AMJ45 8/8 Up/50 Cat.6A alpinweiss 100000007

Mit dem Universal-Geräteeinbauträger von Telegärtner können Kommunikations-Anschlussdosen schnell und einfach im Brüstungskanal installiert werden. Mit seiner variablen Höhe von 47, 50, 52 und 55 mm passt er in eine Vielzahl von Kabelkanalsystemen mit C-, Hut- und Kombischiene verschiedenster Hersteller. Der Universal-Geräteeinbauträger eignet sich für waagerechte und senkrechte Montage gleichermaßen und ist anreihbar für Mehrfachkombinationen. Die schraubenlose Schnellbefestigung durch Rasthaken verkürzt die Montagezeit auf ein Minimum.Leistungsmerkmale:Anreihbar, dadurch für 2-, 3- oder Mehrfach-Installationen geeignet,Außenmaße (in mm): B=70; H= variabel 47, 50, 52 und 55,Geringe Lagervielfalt,Halbschalen zur Trennung gegenüber netzspannungsführenden Kabeln oder Geräten,Kabelzugentlastung,Montagefreundliche Installation und Integration der Datendosen,Optimale Kabelführung innerhalb des Brüstungskanals,Passend für Kanalsysteme mit C-Schiene, Hut-Schiene und Kombi-Schiene mit 35 mm Befestigungsspur,Schraubenlose Schnellbefestigung durch Rasthaken,Variabler Höhenausgleich für Innenhöhen der Kanäle auf 47, 50, 52 und 55 mm,Verkürzung der Montagezeiten,Waagerechte und senkrechte EinbaumöglichkeitBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: mit 1 HalbschaleKurzbezeichnung: Universal-Geräteeinbauträger für Anschlussdosen AMJ45, UMJ45 in Brüstungskanälen für Kanalhöhen 47, 50, 52 und 55 mm und für Hutschiene, C-Schiene, Kombi-SchieneUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Maßzeichnung 3

Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 80x80x40 mmFarbe: alpinweißKurzbezeichnung: Aufputz-SetUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Maßzeichnung 3

Brandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 1-fach, 81x81Farbe: alpinweißSerie: AMJ45, UMJ45, Modul-System AMJ/UMJ, OAD/SKurzbezeichnung: AbdeckrahmenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

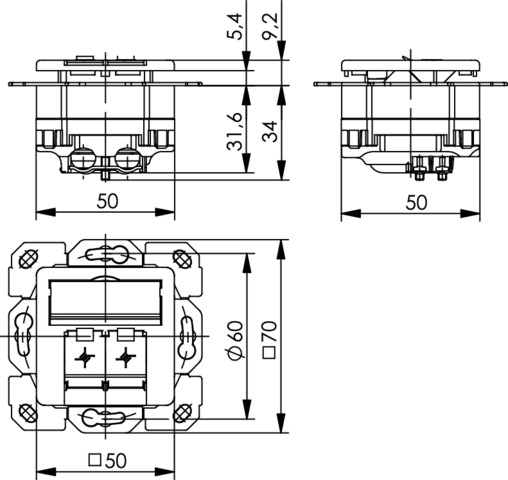

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801; EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe; problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken; gemäß DIN 46342-1; 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 2xRJ45Kurzbezeichnung: AMJ45 8/8 K Up/0 Cat.6A (ISO/IEC) ohne ZentralplatteUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Maßzeichnung 3

Leitungsschutzschalter, PXL, 1-polig, Auslösecharakteristik: B, Bemessungsstrom Ein: 16 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 10 kA, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen

Montageadapter, Unterputz, für ein oder zwei Universalmodule oder Keystonemodule, gerader oder schräger Modulauslass (30°); - für ein oder zwei Universalmodule oder Keystonemodule (R-Data / R-Media / R-Fibre); - inkl. Blenden für TAE-Abdeckungen in reinweiß (RAL 9010) und schwarz (RAL 9005); - gerader oder schräger Modulauslass (30°); - Tragadapter aus Zinkdruckguss; - abbrechbarer Tragring für Stegversion; - definierter Erdanschluss mittels handelsüblicher Flachsteckverbinder möglich; - Montage optimal mit Kaiser-Electronicdose (oder vergleichbar); - metrische Schrauben für Zentralstücke; - passend zu TAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.)

Das vollgeschirmte AMJ-Modul K Cat.6A (ISO/IEC) für 10 Gigabit Ethernet besitzt die herausragenden übertragungstechnischen Eigenschaften, die Sie zu Recht von Telegärtner erwarten. Die Produktion des Cat.6A (ISO/IEC)-Kerns und der IDC-Schneidklemmen auf einer vollautomatischen Produktionsanlage garantieren Ihnen ein hervorragendes Preis-/Leistungsverhältnis, verbunden mit einer Qualitätskontrolle innerhalb der Fertigungslinie, die Maßstäbe setzt. Mit den Abmessungen von 19,3 x 14,7 mm passt das Modul in die Montageausschnitte einer Vielzahl weltweit verfügbarer Zentralplatten und 19 Zoll Patch Panel-Lösungen. Die von Telegärtner entwickelte IDC-Schneidklemme gewährleistet zuverlässige Kontaktierungen bei Leiterquerschnitten von AWG22/1 bei festen bis AWG27/7 bei flexiblen Leitern. Damit empfiehlt sich das AMJ-Modul K Cat.6A (ISO/IEC) auch für den Anschluss von Patchkabeln AWG24/7, AWG26/7 oder AWG27/7 an der IDC-Schneidklemme für einen Sammelpunkt (Consolidation Point).Leistungsmerkmale:Cat.6A (ISO/IEC) gemäß IEC 60603-7-51,10 Gigabit-Ethernet-konform (IEEE 802.3an),Geeignet für PoE+ (Power over Ethernet Plus),Kontakt-Überbiegeschutz: = 750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern,Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801,Optisch überwachte Prüfung der RJ45-Kontakthöhen,Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm,Vollautomatisch produzierter real Cat.6A (ISO/IEC) RJ45-Kern für gleichbleibend hohen QualitätsstandardAnmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-SteckerBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Blisterverpackung (24 Stück)Kurzbezeichnung: AMJ-Modul K Cat.6A (ISO/IEC) T568AEinbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2Maßzeichnung 3Produktdatenblatt 4

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801; EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,Voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe; problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken; gemäß DIN 46342-1; 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 1xRJ45Kurzbezeichnung: AMJ45 8 K Up/0 Cat.6A (ISO/IEC) ohne ZentralplatteUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2Maßzeichnung 3

Unterputz-Anschlusseinheit mit zwei 8-poligen RJ45-Buchsen, Cat.6A Komponentenprüfung nach ISO/IEC 11801 Ed.2.2 (FPDAM), TIA/EIA-568-C.2 (2009-08) und IEC 60603-7-51 Ed.1 (12/2008), GHMT zertifiziert, Klasse EA bis 500 MHz nach ISO/IEC 11801 Ed.2.2 (FPDAM), getestet: Komponente bis 600 MHz, Link bis 800 MHz, Alien Next optimierte, geschirmte Einzelbuchsen, für 10 GBit Ethernet (IEEE 802.3an), geeignet für Power over Ethernet (PoE und PoE plus), HF-technisch optimierte und ergonomisch geformte LSA-Anschlussklemme, Verschraubung der Klappe für Zugentlastung und Schirmabnahme erfolgt von vorne, praxisgerechte Kabelzuführung von 8 Seiten, Abdeckteile perlweiß RAL 1013 oder reinweiß RAL 9010, kompatibel zu Design-Zentralstücken von Schalterprogrammen, Geeignet zu Montage in Sandard-58er-Unterputzbechern

Kanaloberteil und -unterteil mit Bodenlochung.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Montageanleitung 3Produktdatenblatt 4

Nach VDE 0281. In trockenen Räumen, in Geräten, Schaltanlagen und Verteilern, in Rohren auf und unter Putz sowie in geschlossenen Installationskanälen. Bei geschützter Verlegung in und an Leuchten. In und an elektronischen Betriebsmitteln in Starkstromanlagen zum Zwecke des Messens, Steuerns und Regelns. Nicht zulässig für unmittelbare Verlegung unter Putz. Max. Betriebstemperatur 70 °C.

Kanaloberteil und -unterteil mit Bodenlochung.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Montageanleitung 3Produktdatenblatt 4

Aufputz Feldverteiler, H:800 x B:800 x T:161mm entspricht DIN EN 61 439-1/-3 und DIN 43 870. Für Geräte bis 125 A geeignet, mit Luft- und Kriechstrecken laut DIN EN 60664-1. Gehäuse aus pulverbeschichtetem Stahl, ab 800 mm Breite zweitürig. Ausgestattet mit Tragschienen, Hutschienen und PE/N-QuickConnect-Klemmen. Tür mit Dreipunkt-Stangenverschluss, 110° Öffnung und umstellbarem Anschlag.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Wandinstallationskanal als Kanalunterteil mit Bodenlochung und passendem Kanaloberteil.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

TAE-Steckdose 3 x 6NFN Modul-Einsätze polarweiß, matt
