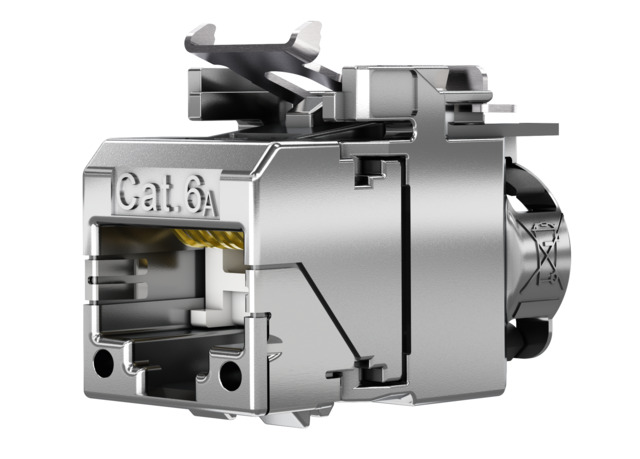

Telegärtner AMJ-SL Modul Cat.6A, T568A 100023207

Für alle Fälle gerüstet: Die große Vielfalt an Modulaufnahmen von Telegärtner liefern zu jedem Bedürfnis das passenden Produkt. Ob im Brüstungskanal, auf oder unter dem Putz. Entweder als unbestückte Variante zur individuellen Bestückung oder bereits vorbestückt mit unseren Hochleistungsmodulen. Bei den bestückten Varianten sind übertragungstechnische Eigenschaften nach Cat.6A, gem. EN 60603-7-51 sichergestellt. Der Buchsenabstand der bewährten AMJ45-Anschlussdose sowie der UAE-Anschlussdose wird gewährleistet Der Anwender erfährt dadurch ungeahnte Gestaltungsmöglichkeiten bei der Bewältigung seiner täglichen Verkabelungsaufgaben. Leistungsmerkmale: mit designfähiger Modul-Aufnahme, kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller, Universelles weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm, Optisch überwachte Prüfung der RJ45-Kontakthöhen, Einbau Unterputz möglich, separate Potentialanschlussmöglichkeit, Aufnahme von bis zu 2 AMJ-S Modulen, Bauform mit niedriger Einbautiefe Anmerkungen: ohne AMJ-S Module für Brüstungskanal, 45° Auslass Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Ausführung: 1-fach und 2-fach Modulträger ohne AMJ-S Module kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller* Serie: AMJ-S, AMJ-SL, AMJ Cat.8.1 Modul Kurzbezeichnung: designfähige Modul-Aufnahme AMJ-S 1-fach und 2-fach UP/0 flexUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

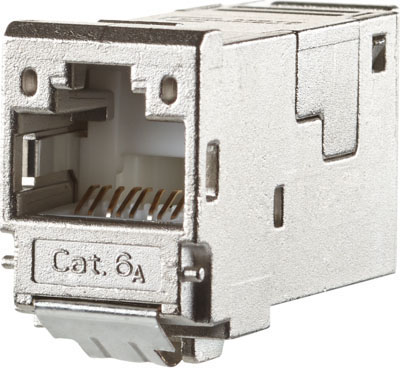

Das vollgeschirmte AMJ-Modul K Cat.6A (ISO/IEC) für 10 Gigabit Ethernet besitzt die herausragenden übertragungstechnischen Eigenschaften, die Sie zu Recht von Telegärtner erwarten. Die Produktion des Cat.6A (ISO/IEC)-Kerns und der IDC-Schneidklemmen auf einer vollautomatischen Produktionsanlage garantieren Ihnen ein hervorragendes Preis-/Leistungsverhältnis, verbunden mit einer Qualitätskontrolle innerhalb der Fertigungslinie, die Maßstäbe setzt. Mit den Abmessungen von 19,3 x 14,7 mm passt das Modul in die Montageausschnitte einer Vielzahl weltweit verfügbarer Zentralplatten und 19 Zoll Patch Panel-Lösungen. Die von Telegärtner entwickelte IDC-Schneidklemme gewährleistet zuverlässige Kontaktierungen bei Leiterquerschnitten von AWG22/1 bei festen bis AWG27/7 bei flexiblen Leitern. Damit empfiehlt sich das AMJ-Modul K Cat.6A (ISO/IEC) auch für den Anschluss von Patchkabeln AWG24/7, AWG26/7 oder AWG27/7 an der IDC-Schneidklemme für einen Sammelpunkt (Consolidation Point). Leistungsmerkmale: 10 Gigabit-Ethernet-konform (IEEE 802.3an), Cat.6A (ISO/IEC) gemäß IEC 60603-7-51, geeignet für POE+ (Power over Ethernet Plus), Kontakt-Überbiegeschutz: =750 Steckzyklen mit RJ45/RJ11/RJ12-Steckern, Linkzertifizierung: Klasse EA (ISO/IEC) gemäß ISO/IEC 11801, Optisch überwachte Prüfung der RJ45-Kontakthöhen, Universelles, weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm, Vollautomatisch produzierter real Cat.6A (ISO/IEC) RJ45-Kern für gleichbleibend hohen Qualitätsstandard Anmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-Stecker Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Kurzbezeichnung: AMJ-Modul K Cat.6A (ISO/IEC) T568A Einbaumaß: Z121Unter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungProduktdatenblatt

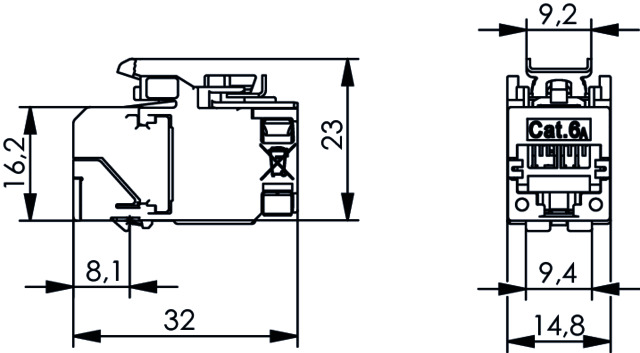

Die Herausforderungen in einer modernen Gebäudeverkabelung sind klar: die Gewährleistung steigender Datenraten und maximaler Flexibilität. Mit Unterflurtanks, Medientischen und Hohlwand­dosen gehen jedoch häufig auch beengte Platzverhältnisse einher. Dies erschwert die Montage und führt durch eine nicht ganz fachgerecht ausgeführte Installation zu einer verminderten Übertragungsleistung. Oder gar zum Ausfall. Das AMJ-SL-Modul ist Dank seiner kurzen Baulänge von 32 mm auch für schwierige Einbausituationen optimal geeignet und gleicht mit einer hervorragenden NEXT-Reserve viele Alltagsfehler bei der Installation aus.  Leistungsmerkmale: Extrem kurze Baulänge von nur 32 mm, Made in Stuttgart, PVP Zertifikat, Safe Lock, Type Approval Komponente Kategorie 6A, zertifiziert durch GHMT, alle elektrischen Werte über den von den in Norm für Cat.6A geforderten hohe Planungssicherheit, 360°-Schirmung durch veredeltes Zinkdruckgussgehäuse und metallische Rasthaken, Unverlierbare Kabelabfangung, Kompatibel zu allen Schalterprogrammen, Kartonverpackung, Ausführliche Montageanleitung und Montagevideo per QR-Code auch von unterwegs abrufbar, einfach & schnelle Montage ohne Spezialwerkzeug Anmerkungen: werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-Stecker Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Ausführung: 12er Verpackung Kurzbezeichnung: AMJ-SL Modul Cat.6A (ISO/IEC), T568A Feature & Benefits: Extrem kurze Baulänge von nur 32 mm, Made in Stuttgart, PVP Zertifikat, Safe Lock, Type Approval Komponente Kategorie 6A (ISO/IEC), zertifiziert durch GHMT, alle elektrischen Werte über den von den in Norm für Cat.6A (ISO/IEC) geforderten hohe Planungssicherheit, 360°-Schirmung durch veredeltes Zinkdruckgussgehäuse und metallische Rasthaken, Unverlierbare Kabelabfangung, Kompatibel zu allen Schalterprogrammen, Kartonverpackung, Ausführliche Montageanleitung und Montagevideo per QR-Code auch von unterwegs abrufbar, einfach & schnelle Montage ohne SpezialwerkzeugUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungProduktdatenblatt

Für alle Fälle gerüstet: Die große Vielfalt an Modulaufnahmen von Telegärtner liefern zu jedem Bedürfnis das passenden Produkt. Ob im Brüstungskanal, auf oder unter dem Putz. Entweder als unbestückte Variante zur individuellen Bestückung oder bereits vorbestückt mit unseren Hochleistungsmodulen. Bei den bestückten Varianten sind übertragungstechnische Eigenschaften nach Cat.6A, gem. EN 60603-7-51 sichergestellt. Der Buchsenabstand der bewährten AMJ45-Anschlussdose sowie der UAE-Anschlussdose wird gewährleistet Der Anwender erfährt dadurch ungeahnte Gestaltungsmöglichkeiten bei der Bewältigung seiner täglichen Verkabelungsaufgaben. Leistungsmerkmale: mit designfähiger Modul-Aufnahme I kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller, Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld, Bauform mit niedriger Einbautiefe, problemloser Einbau in Brüstungskanal, Bodentank oder Unterflur, separate Potentialanschlussmöglichkeit, zur Aufnahme von bis zu 3 AMJ- Modulen, Universelles weltweit verfügbares Einbaumaß für Montageausschnitte 19,3 x 14,7 mm Anmerkungen: für Unterputz und Hohlwand Geräte-Dosen nach DIN 49073, 30° Auslass Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Ausführung: 2-fach UP/50 inkl. Modulträger, Beschriftungsfenster und Schutzklappen, unbestückt Farbe: alpinweiß Serie: AMJ-SL AMJ-S AMJ Cat.8.1 Modul AMJ Modul K AMJ Kupplung K UMJ Modul K UMJ Kupplung K Kurzbezeichnung: Modul-Aufnahme 50x50, aufbauend

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis. Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801 EN 50173-1. Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten. Leistungsmerkmale: mit klapp- und unverlierbarem, transparentem Beschriftungsfeld, hochwertiges ABS, alpinweiß, Schrägauslass, Dienstekennzeichnung möglich Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Farbe: alpinweiß Serie: AMJ45 AMJ-S Kurzbezeichnung: Zentralplatte 50 x 50 mm für AMJ45 8/8 UP/0 und designfähige Modul-Aufnahme AMJ-S mit Schraube, Beschriftungsschild, Abdeckung und 2 Schutzklappen

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis. Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnischen Eigenschaften PL Class EA (ISO/IEC) 500 nach ISO/IEC 11801 EN 50173-1. Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten. Leistungsmerkmale: Geeignet für Power over Ethernet gemäß IEEE 802.3af, voll geschirmt, 360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm, Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten, Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung, Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers, Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm, Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller, Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften, Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld, Schutzklappen gesichert, Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werden Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Ausführung: Brüstungskanal, 2xRJ45 Farbe: alpinweiß Kurzbezeichnung: AMJ45 K 8/8 Up/50 Class EA (ISO/IEC) 500Unter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungProduktdatenblatt
