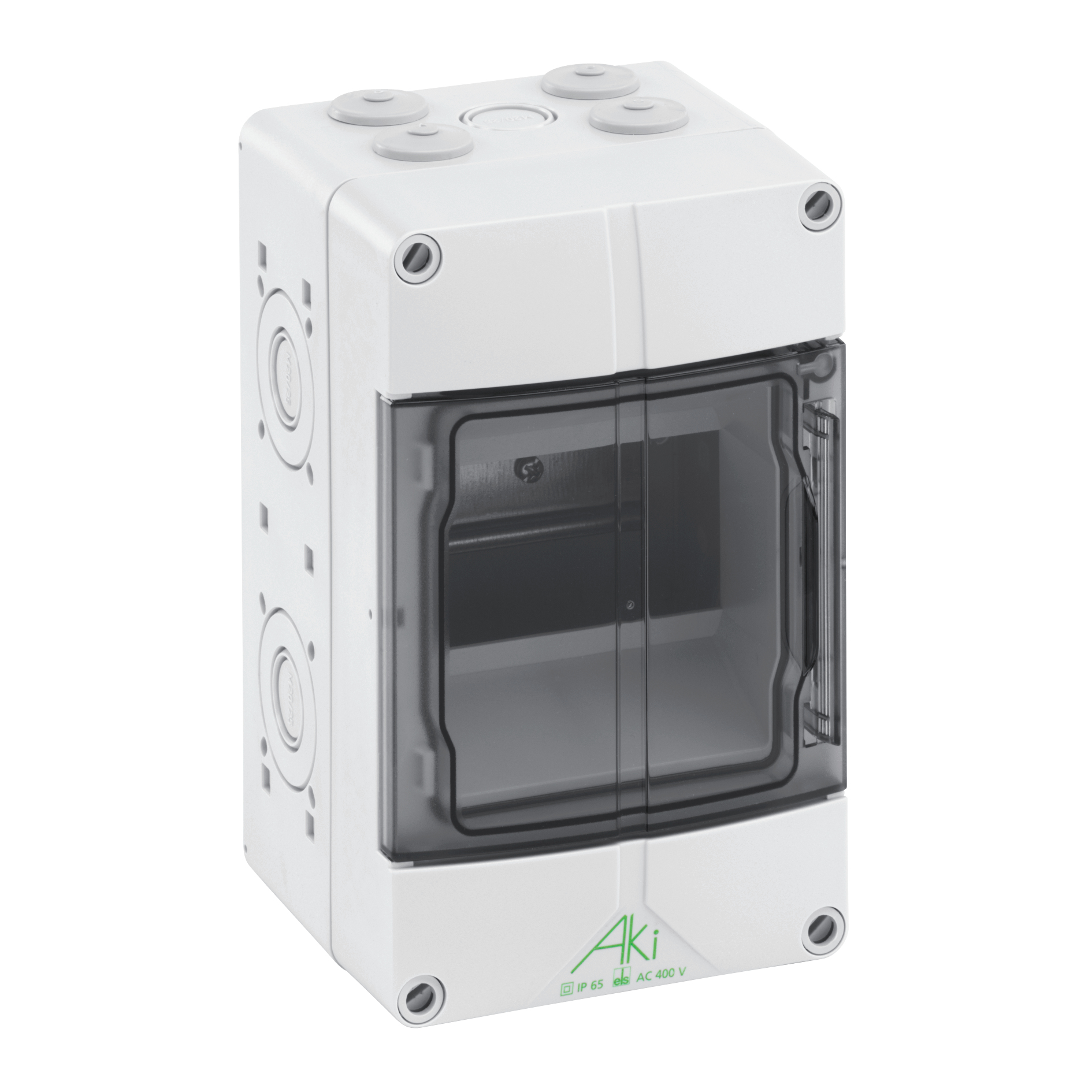

Spelsberg Kleinverteiler 400V 6/16qmm 2x5p. AKi 05

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 3 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 1 Klemmstelle 16mm² und 3 Klemmstellen 6mm²Abmessungen: 100 x 150 x 96mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 3 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 1 Klemmstelle 16mm² und 3 Klemmstellen 6mm²Abmessungen: 100 x 150 x 96mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 5 Klemmstellen 6mm²Abmessungen: 200 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 12 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 10 Klemmstellen 6mm²Abmessungen: 250 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 5 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 3 Klemmstellen 6mm²Abmessungen: 125 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 5 Klemmstellen 6mm²Abmessungen: 200 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 12 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 10 Klemmstellen 6mm²Abmessungen: 250 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

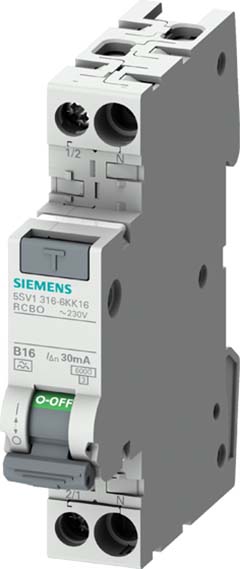

FI/LS kompakt 1P+N 6kA Typ A 30mA B6 FI/LS-Schalter SENTRON 5SV1 für den kombinierten Schutz vor Überlast, Kurzschluss und Fehlerströmen in nur 1 TEUnsere kompakten FI/LS-Schalter (RCBO) sind VDE-geprüft und zertifiziert nach DIN EN 61009-1, DIN EN 61009-2-1. Mit dem kompakten Stiftsammelschienensystem 5ST können Sie die Kompaktgeräte 1P+N in nur 1 TE ohne zusätzlichen Platzbedarf schnell und einfach verbinden. Über den Datamatrx-Code am Gerät erhalten Sie schnellen Zugang zu allen technischen Daten in der Siemens Industry Online Support App.Die SENTRON Schutzschaltgeräte können mit dem durchgängigen Zubehör aus dem Systembaukasten um viele Funktionen erweitert werden.Optimale Technik für Ihre Sicherheit - nur von Siemens.

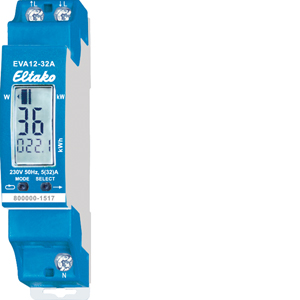

Maximalstrom 32A, Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Die Energieverbrauchsanzeige EVA12 misst die Wirkenergie wie ein Wechselstromzähler anhand des zwischen dem Eingang und Ausgang fließenden Stromes und speichert den Verbrauch in nicht­flüchtige Speicher. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Die Genauigkeit entspricht wie bei allen Eltako-Wechselstromzählern der Klasse B bei MID (1%), der Anlaufstrom beträgt 20mA. Damit reproduziert die Energieverbrauchsanzeige genau die Messung des an anderer Stelle des Gebäudes installierten Zählers für die Stromabrechnung. Das Anzeigedisplay ist in 3 Felder aufgeteilt. Feld 1: Diese Anzeige bezieht sich auf den aufgelaufenen Wert in Feld 3. IIII langsam nach rechts laufend = Feld 3 zeigt den aufgelaufenen Verbrauch seit Reset. Dies ist die Normalanzeige. S01 = Feld 3 zeigt den Verbrauch letzte volle Stunde bis S24 = vor 24 Stunden. T01 = Feld 3 zeigt den Verbrauch letzter voller Tage bis T31 = vor 31 Tagen. M01 = Feld 3 zeigt den Verbrauch letzter voller Monate bis M12 = vor 12 Monaten. J01 = Feld 3 zeigt den Verbrauch letztes volles Jahr bis J24 = vor 24 Jahren. Feld 2: Momentanwert des Stromverbrauches (Wirkleistung) in Watt (W) bzw. Kilowatt (kW). Die Anzeigepfeile links und rechts zeigen die automatische Umschaltung W und kW an. Feld 3: Aufgelaufener Wert in kWh. Anzeige bis 9,999kWh mit 3 Nachkommastellen, ab 10kWh mit 1 Nachkommastelle und ab 1000kWh ohne Nachkommastelle. Mit der linken Taste MODE wird in den Anzeigemöglichkeiten geblättert und diese werden im Feld 1 angezeigt: S01, T01, M01 und J01 wie oben beschrieben. Zuletzt folgt mit Drücken von MODE das Landeskürzel der eingestellten Sprache. D für deutsch, GB für englisch und F für französisch. Mit der rechten Taste SELECT wird innerhalb der Anzeigemöglichkeiten mit jedem Drücken die angezeigte Zahl um 1 erhöht und der entsprechende Wert im Feld 3 angezeigt. Aus der letzten vollen Stunde wird so die vorletzte Stunde usw. Wurde mit MODE die aktive Sprache gewählt, so kann mit SELECT auf eine andere Sprache umgeschaltet werden. Wird die neue Spracheinstellung mit MODE verlassen, ist diese aktiv. 20 Sekunden nach der letzten MODE- bzw. SELECT-Betätigung und wenn beide Tasten kurz gleichzeitig gedrückt werden, springt das Programm automatisch in die Normalanzeige zurück. Reset: Um das Speichern der Werte stundengenau zu beginnen, empfiehlt sich ein Reset zu einem günstigen Zeitpunkt nach der Installation. Hierzu die Tasten MODE und SELECT gleichzeitig 3 Sekunden gedrückt halten, bis RES im Feld 1 erscheint. Wird nun SELECT kurz gedrückt, werden alle Speicher auf Null gesetzt. Danach geht das Programm automatisch in die Normalanzeige zurück. Fehlermeldungen: Bei falscher Stromrichtung wird F01 im Display angezeigt. Sinkt die Spannung unter 170V, wird F02 im Display angezeigt.

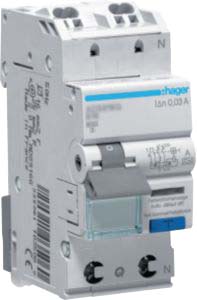

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
