Spelsberg Kleinverteiler 400V 6/16qmm 2x4p. AKi 03

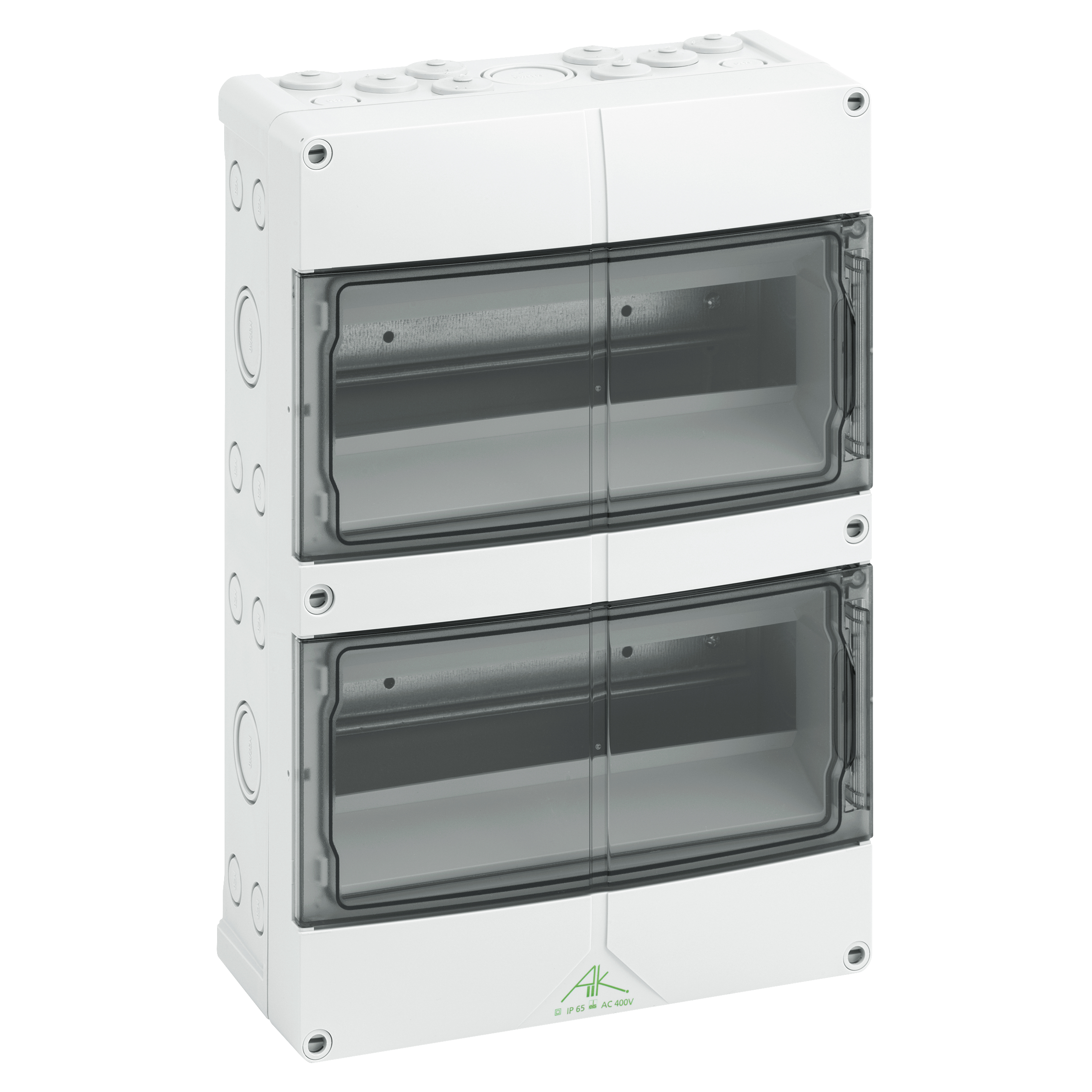

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

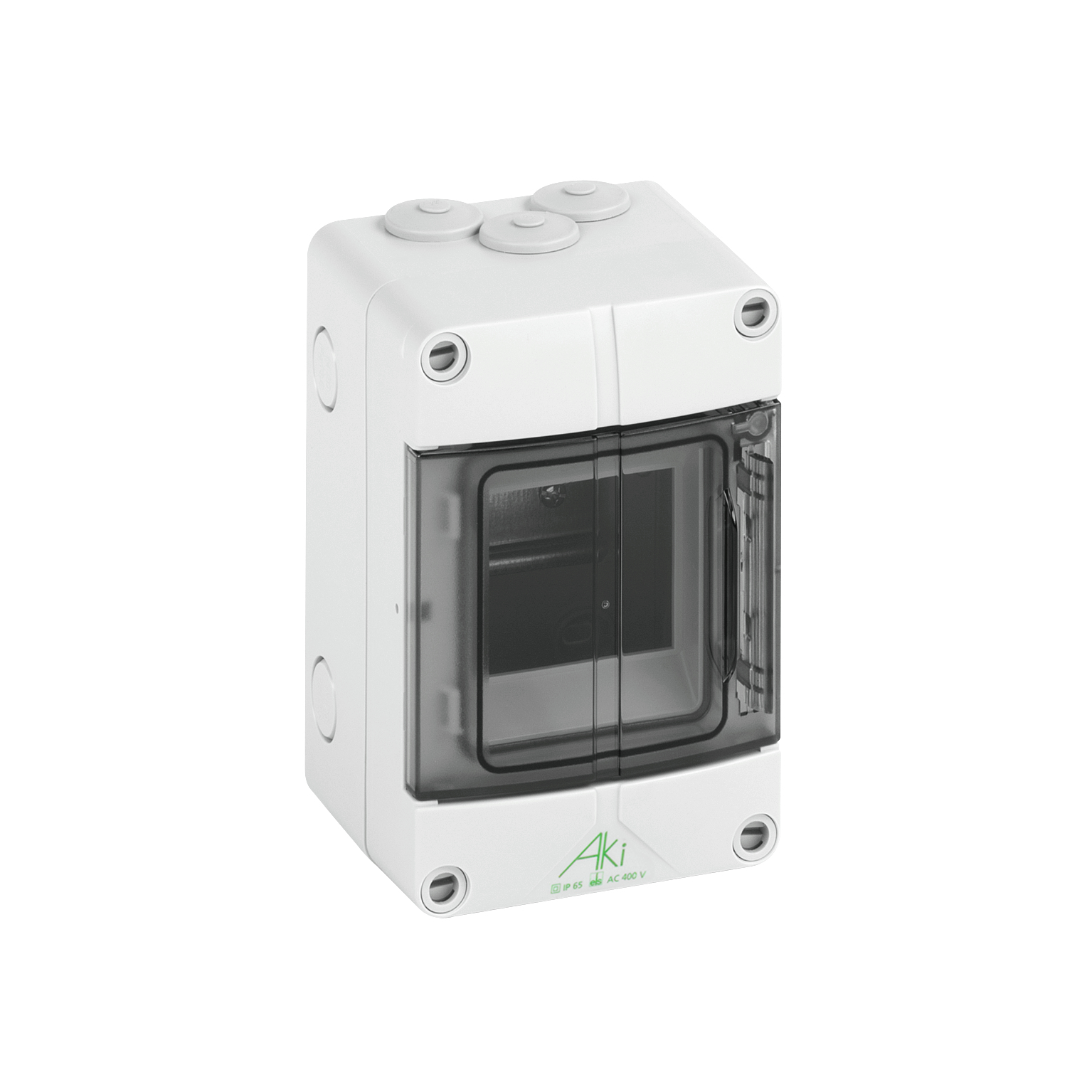

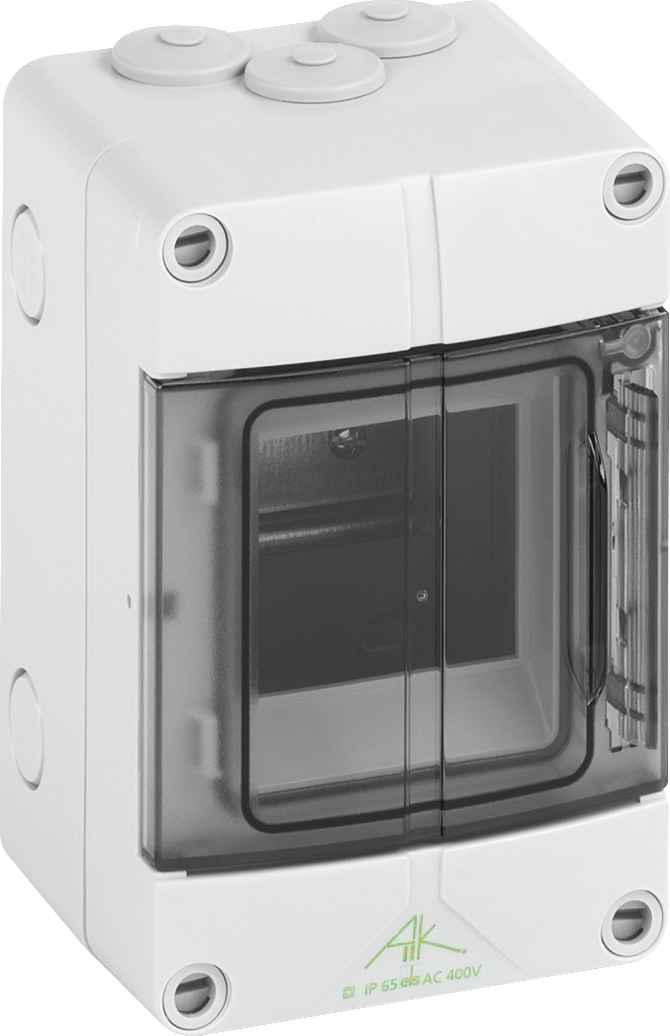

Kleinverteiler, mit Schutzart IP65, 1-reihig, 3 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich, mit PE/N-Klemmschiene mit jeweils 1 Klemmstelle 16mm² und 3 Klemmstellen 6mm²Abmessungen: 100 x 150 x 96mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

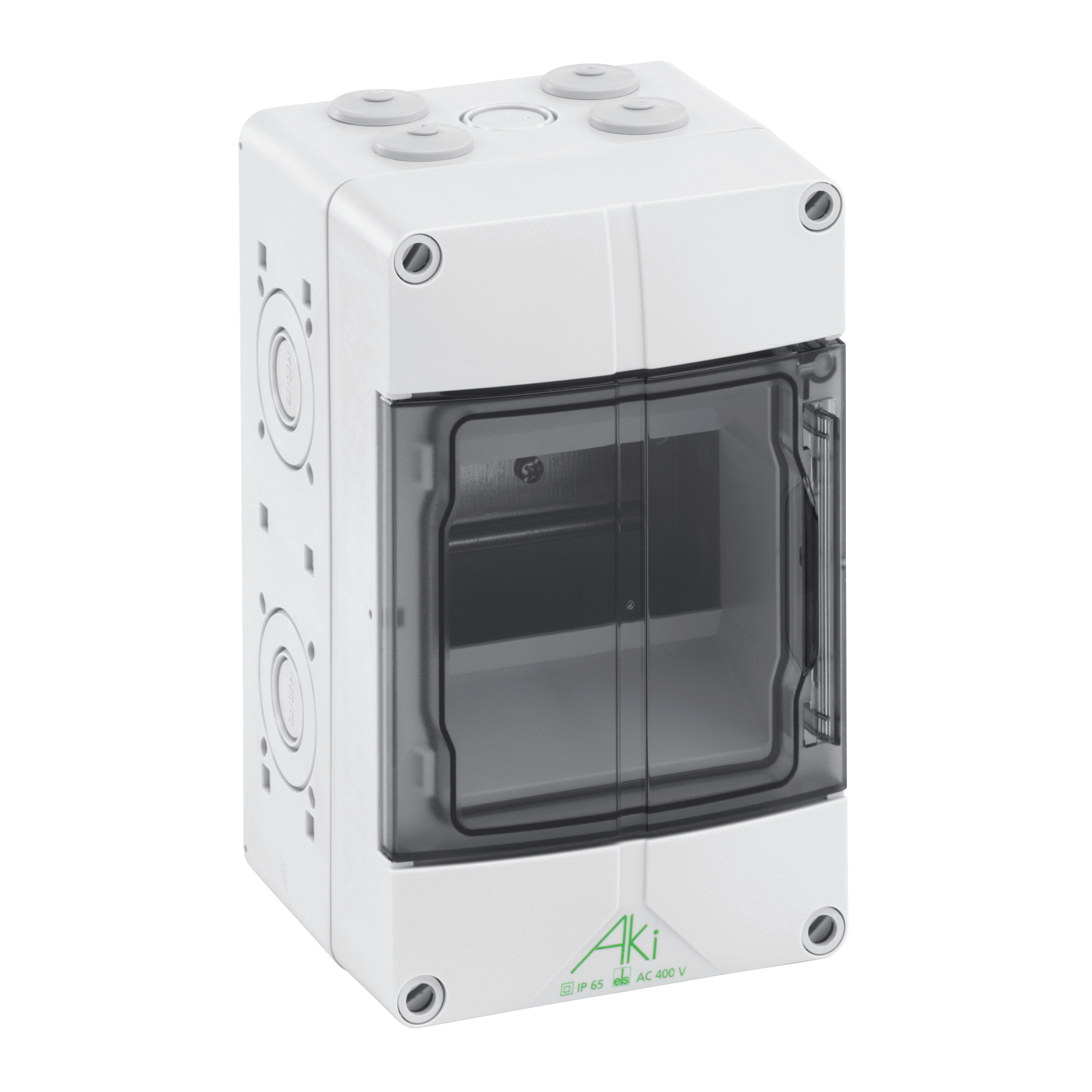

Kleinverteiler, mit Schutzart IP65, 1-reihig, 5 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 3 Klemmstellen 6mm²Abmessungen: 125 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

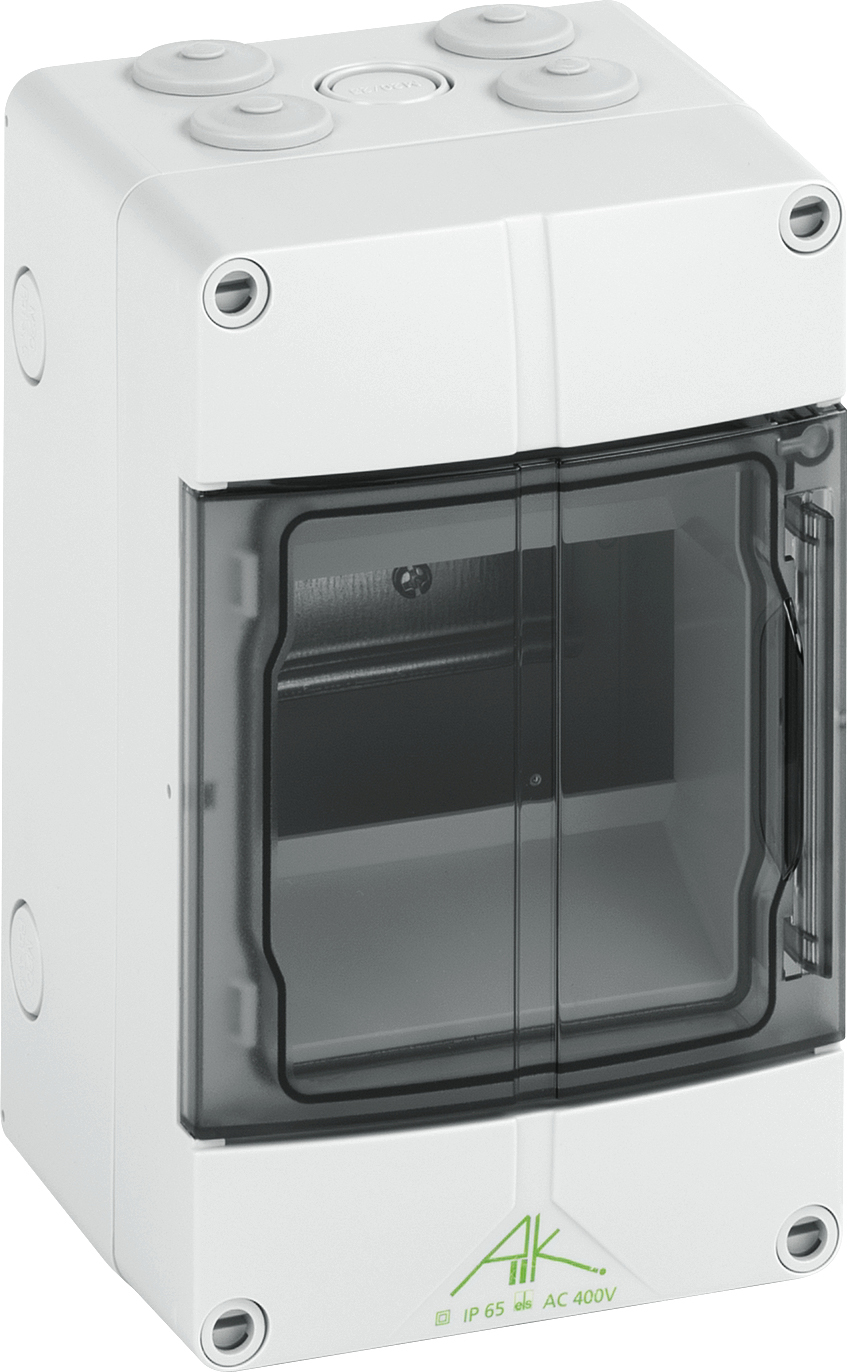

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 5 Klemmstellen 6mm²Abmessungen: 200 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 12 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 10 Klemmstellen 6mm²Abmessungen: 250 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 5 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 3 Klemmstellen 6mm²Abmessungen: 125 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M25, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 5 Klemmstellen 6mm²Abmessungen: 200 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Kleinverteiler, mit Schutzart IP65, 1-reihig, 12 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Standardinstallation im Innenbereich, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 10 Klemmstellen 6mm²Abmessungen: 250 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Belüftungsstopfen IP44 mit Labyrinthdichtung zur Vermeidung von Kondenswasserbildung in Gehäusen, Durchfluss 100l/min. bei 0,1 bar Überdruck, thermoplastisches Elastomer, empfohlene Montage an den Gehäuseseiten links und rechts in verschiedenen Höhen (siehe Technischer Anhang-Schutz gegen Kondenswasser), für Wandstärken 1,5-4,5mm, grauAbmessungen: 25,2 x 11,9 x 25,2mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Fehlerstrom-Schutzschalter Resi9 . 1 polig + N, 25A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

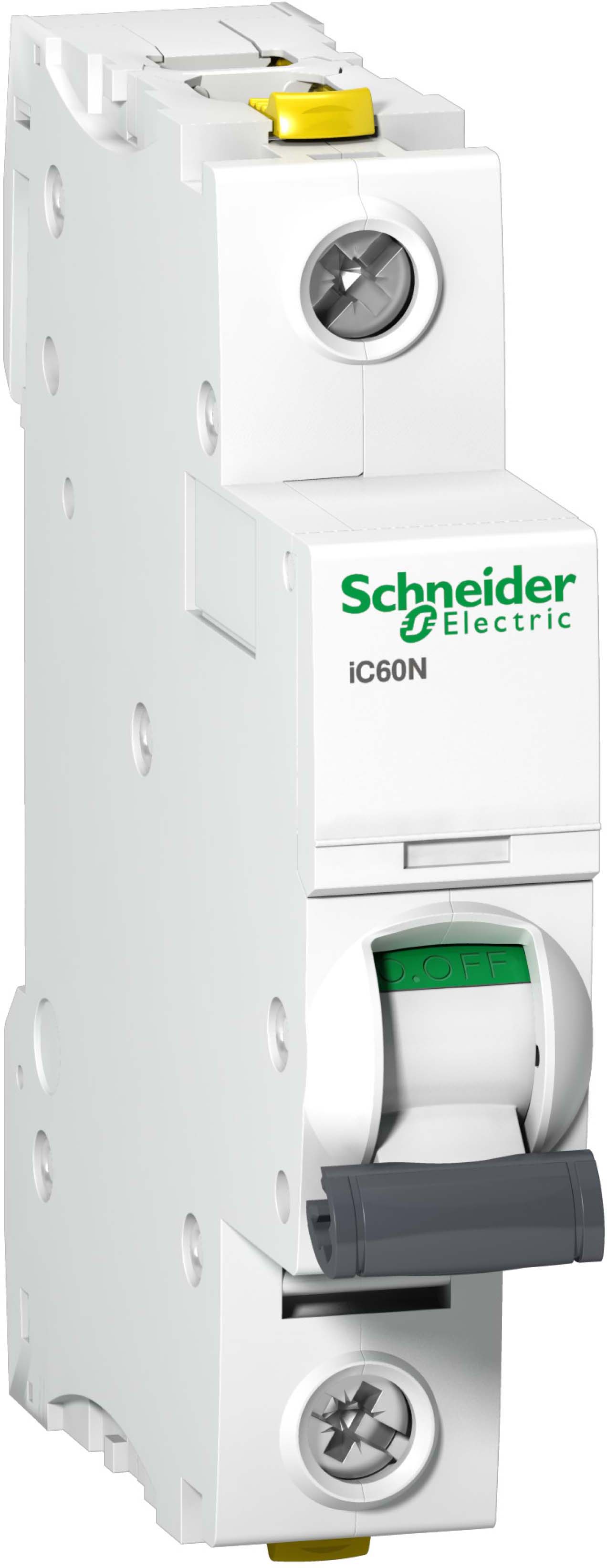

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 6A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

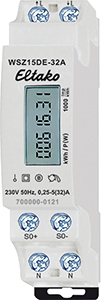

Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Alle 30 Sekunden schaltet das Display für 5 Sekunden von der aufgelaufenen Wirkenergie in kWh auf den Momentanverbrauch in Watt um. Es kann 1 Außenleiter mit einem Strom von bis zu 32A angeschlossen werden. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. das Distanzstück DS12 verwenden. Der Anlaufstrom beträgt 20mA. Das Display kann nur mit Stromversorgung abgelesen werden. Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler. Die Digitalanzeige besitzt 7 Stellen. Bis 99999,99kWh werden zwei Nachkommastellen angezeigt. Ab 100000,0kWh nur noch eine. Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt. Fehlermeldung : Bei einem Anschlussfehler blinkt eine LED im Display.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Zwischenrahmen zur Vergrößerung der Einbautiefen um 85 mm für die Mi-Gehäusegröße 8.

16A3P 6H230V Wandstecker TA IP 44

FFKuS-ES-F-UV Highspeed ist ein schweres Kunststoff-Wellrohr aus modifiziertem PVC, mit hochgleitfähiger Innenschicht, Kunststoffmantel, in Farbe schwarz, nicht flammenausbreitend. Verwendet wird dieses Kunststoff-Wellrohr für die Installation im Freien, in Beton und im Erdreich. Die Vorteile liegen in der schweren Druckfestigkeit und der hochgleitfähigen Innenschicht. Mit dieser können Kabel und Leitungen ohne Probleme über längere Strecken eingezogen werden. Einziges biegsames Kunststoff-Wellrohr mit schwerer Druckfestigkeit. Bis 10 Jahre UV-stabil. VDE 0605 DIN EN 61386-22 Mindestdruckfestigkeit: 1250N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

SZ Staubschutzleiste, für AE, CM, EB, KL und BG, L: 1200 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 250 A, 3-polig, nach IEC 60947-3. Mit PE- und N-Klemmen für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.

FT Bedientableau, BHT: 377x297x36 mm, für AX Gehäuse anstelle der Tür und FlächenUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2
