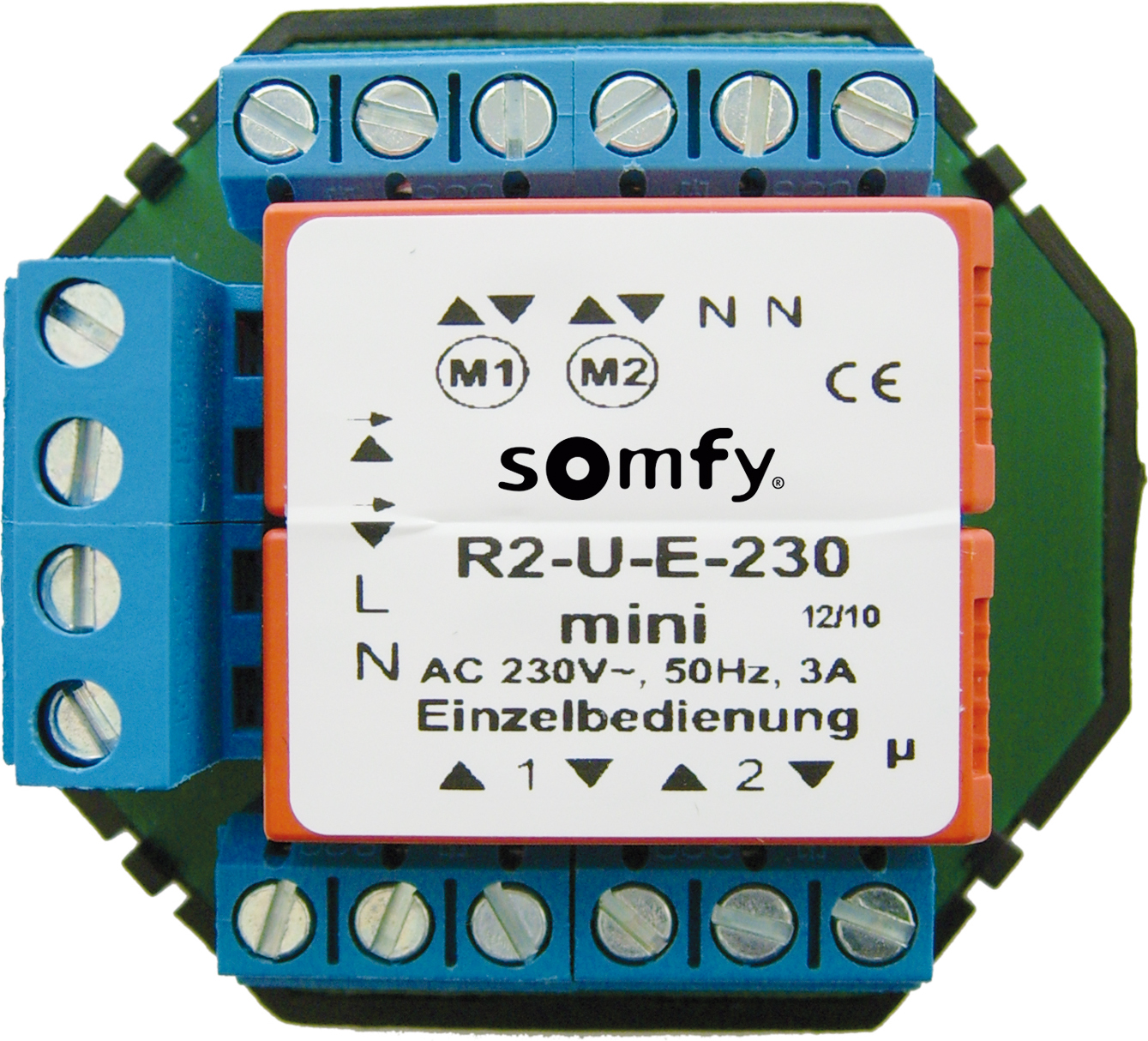

Somfy Trennrelais UP f. zwei Antriebe TR2-U-E-230 mini

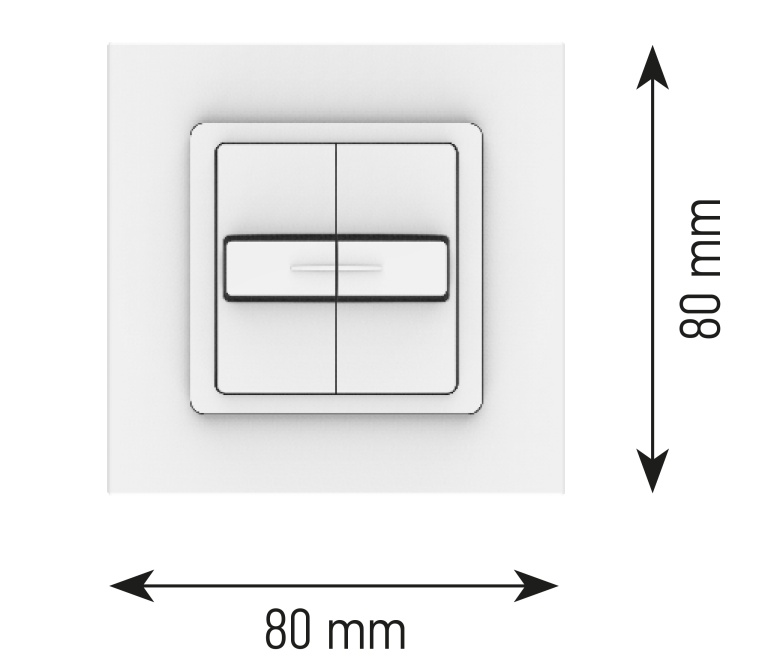

Abdeckrahmen für Funkwandsender der Smoove Baureihe, Farbe Pure weiß, B x H x T 80x80x10 mm, Klippbefestigung

Die Wandbedienstelle in attraktivem Design ermöglicht die komfortable Steuerung von zwei verdrahteten Antrieben mit 230 V, beispielsweise von Rollläden oder Markisen. Sie ist entweder als Schalter oder Taster erhältlich und bietet Auf-, Ab- und Stopp-Funktionen. Die Bedienstelle lässt sich dank eines 50 x 50 mm Adapterrahmens in alle gängigen Schalterprogramme integrieren und zeichnet sich durch eine mühelose Wandmontage mittels Befestigungsplatte sowie durch eine schraublose Verdrahtung über Bügelklemmen aus. Sie ist für Unterputz-Dosen ab einer Tiefe von 50 mm geeignet. Wichtig zu beachten ist, dass der Lieferumfang neben der Trägerplatte für Schalterprogramme anderer Hersteller auch einen Zwischenrahmen beinhaltet es wird zusätzlich ein 50 x 50 Adapter und Rahmen des Schalterherstellers benötigt. Ein Somfy-Rahmen kann zwar ebenfalls montiert werden, aber mit etwas weniger Passgenauigkeit. Im Lieferumfang enthalten ist ein Doppelschalter mit Befestigungsplatte. Die technischen Daten umfassen eine Betriebsspannung von 230 V, einen maximalen Schaltstrom von 6 A, eine Betriebstemperaturbereich von -5 Grad bis 45 Grad, Schutzart IP20 und die Maße 50 x 50 x 42 mm.

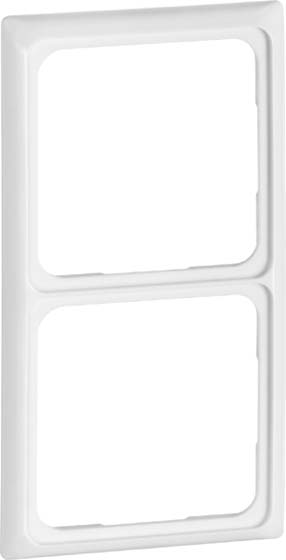

Kombi-Rahmen STANDARD-Inline mit kleinen Außenradien, für senkrechte und waagerechte Montage 2fach, Abmessung 81 x 152 mm

Trennrelais TR2-U-230 ist ein Unterputz-Steuerrelais zur Ansteuerung von Jalousie- und Rollladenmotoren mit mechanischen oder elektronischen Endlagenschaltern. Das Trennrelais wird verwendet, um unerlaubtes Parallelschalten von Jalousie- oder Rollladenmotoren zu verhindern. An jedem TR2-U-230 können ein oder zwei Motoren angeschlossen werden.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

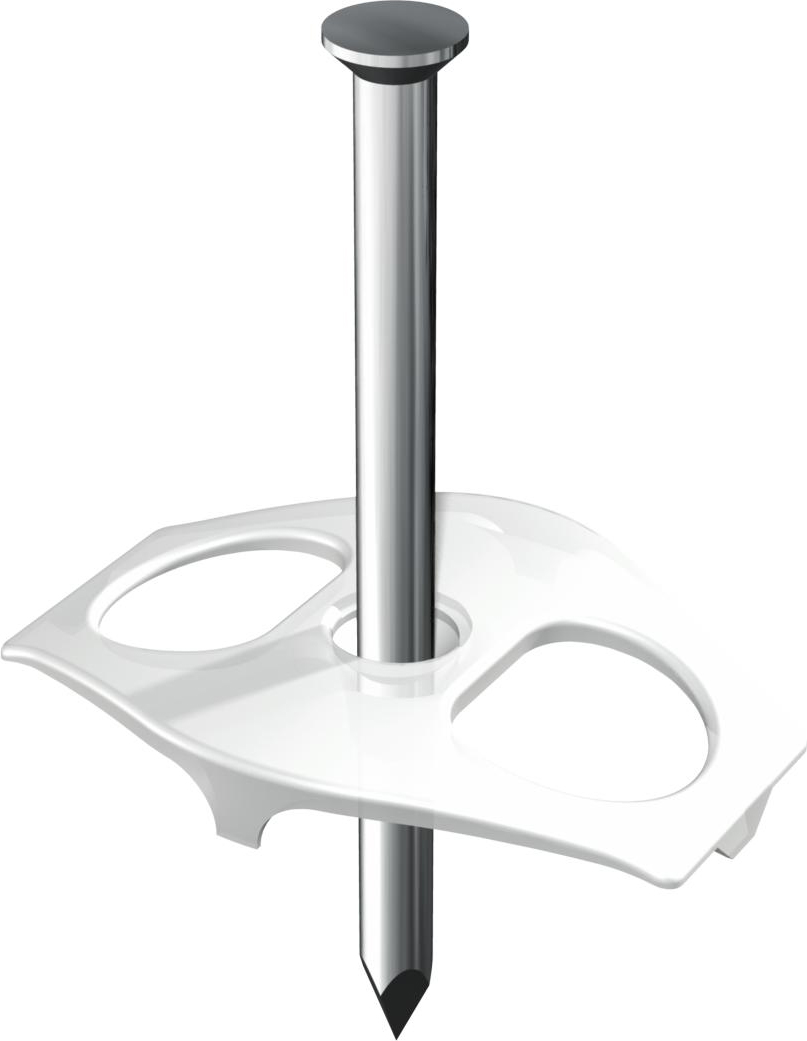

Mit vormontiertem, verzinkten Stahlnagel Ø 3 mm oder 3,5 mm zur Fixierung von Leitungen in Mauerschlitzen und auf Mauerwerk für 1 bzw. 2 Leitungen NYM 3 x 1,5/2,5 mm² oder 1 bzw. 2 Leitungen NYM 5 x 1,5/2,5 mm².Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Montageplatte zum Einbau von MAICO-Kleinraumventilatoren in rechteckige Schachtöffnungen. - Anpassung an beliebiges Wanddekor (z. B. Tapete) möglich.Artikel:ZM 11 - Einbauort: Kanal - Einbauart: Aufputz - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,1 kg - Geeignet für Nennweite: 100 mm - Breite: 160 mm - Höhe: 275 mm - Tiefe: 3 mm - Breite mit Verpackung: 160 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 3 mm

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 35 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 1,12 kg - Gewicht mit Verpackung: 1,36 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 355 mm - Breite: 360 mm - Höhe: 360 mm - Tiefe: 40 mm - Breite mit Verpackung: 485 mm - Höhe mit Verpackung: 435 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C

 - ZF 60/100: Ersatz-Luftfilter mit Timestrips für Ventilatoreinsätze ER ... und ER-AP .../ER-APB ... und Abluftelemente Centro ...Artikel:ZF 60/100 - Einbaulage: senkrecht / waagerecht - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,03 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 135 mm - Höhe: 135 mm - Tiefe: 8 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 200 mm - Tiefe mit Verpackung: 20 mm - Umgebungstemperatur: 40 °CUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2
