Schneider Electric Leitungsschutzschalter 3P,20A,B R9F23320

Leitungsschutzschalter Resi9 . 1 polig, 16A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Die Kleinverteiler der Baureihe ComfortLine Compact-A sind für die Aufputz Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- oder Industriegebäuden. Die Gehäuse werden mit Blendrahmen und Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Ebenfalls serienmäßig ist je Feld die oben und unten angebrachte Kabelabfangmöglichkeit, welche die Verlegung der Kabel erheblich vereinfacht. Durch die QMS-Rasttechnik kann der Ausbau mit Verteilerfelder und Kombi-Sets nach Kundenwunsch individuell realisiert werden. Die Gehäuse erfüllen die Schutzart IP44 und haben ein VDE Prüfzeichen. Farbe Weiß RAL 9016 und pulverbeschichtet.

Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

3 x grau / grey / gris,1 x blau / blue / bleu,1 x grün / green / vert,mehrpolig, Schnellbefestigung aus Stahlblech, Doppel-Schnellbefestigung bei 4- u. 5-pol., Minimodular kompatibel, VDE-zertifi ziert,multipole, quick snap-on, galvanized steel, 2-fold locking for 4- and 5-pole, extendable with the mini modular range, VDE certified, multi polaire, attache rapide d`acier galvanisé,2 attaches rapide pour 4 et 5 pôle, compatible avec le système mini-modulaire, certifi é par VDEUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

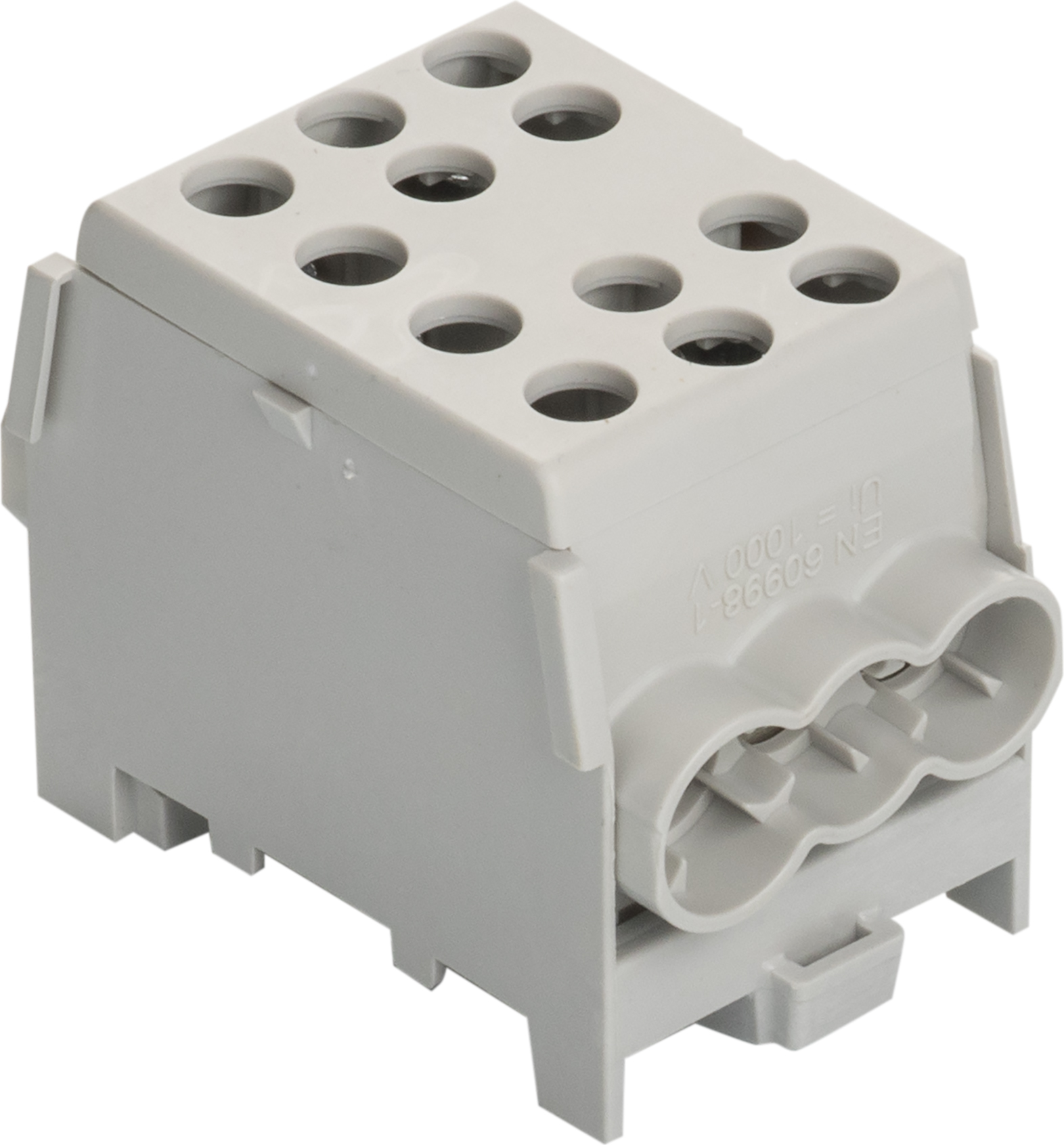

1 x grau / grey / gris, Hauptleitungs-Abzweigklemmen 1/4 M2, Minimodular anreihbar,Montage auf 35 mm Tragschiene gem. EN 60715, Farbcodierung entsprechend gültigen Aderfarben, Ui = 1000 V, VDE zertifiziert, Klemmblock verzinnt. Für Aluminiumleiter geeignet. Die geringe Baugröße führt dazu, dass weniger Raum in der Verteilung benötigt wird. Es lassen sich jetzt 35/25 mm2-Abgänge realisieren, wo konventionell nur 25/16 mm2 möglich waren. Die minimodulare Anreihbarkeit führt zu einer bisher nicht gekannten Variabilität. Je nach Bedarf lassen sich die farbig gekennzeichneten Klemmen kombinieren und mit einem Werkzeug wieder lösen.PV-Eignung: Leitungseinführungen mit Isolierkragen ermöglichen den Einsatz der Klemme bis zu 1000 V Nennspannung gemäß VDE 0613 / EN 60998. Die Klemmen sind auch ohne angeschlossenen Leiter allseitig fingersicher. Für die Verwendung mit feindrähtigen Leitern ist die Klemmentiefe den üblichen Längen von Aderendhülsen angepasst (HLAK 35 - 25 mm, HLAK 25 - 16 mm).Die neuen Klemmen sind VDE-approbiert gemäß VDE 0603-2 für Zählerplätze und Verteilungen.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
