Schneider Electric Leitungsschutzschalter 3P,16A,C R9F24316

Leitungsschutzschalter Resi9 . 1 polig, 16A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

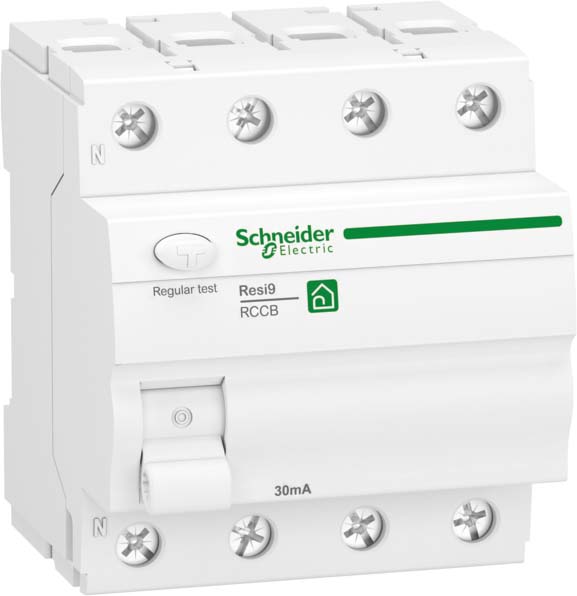

Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Zum Schutz von Verbraucheranlagen im Netzanschlussraum des Zählerschranks an einer 40-mm-Sammelschiene vor transienten Überspannungen durch direkte und indirekte Blitzeinschläge sowie Schalthandlungen. Erfüllt alle Anforderungen für die Installation von Überspannungsschutz nach DIN VDE 0100-534, Prüfklassen I, II, III nach IEC 61643-1, SPD-Typ T1+2+3, entspricht IEC 61643-11: 2011, EN 61643 -11:2012+A11:2018, Blitzschutzklasse III und IV nach IEC 62305, Fehlerstromfrei

Warmschrumpfschlauch mittelwandig. Anwendungsgebiete: Isolieren, Druck- und Feuchtigkeitsschutz, geeignet für Schrumpfmuffen und Schrumpfendverschlüsse. Eigenschaften: Mittelwandig, dauerhaft beschriftbar, beständig gegen chemische Einflüsse, stabilisiert gegen UV-Strahlen (Farbe schwarz), frei von lackbenetzungsstörenden Substanzen, halogenfrei, nicht korrosiv, unschmelzbar, sehr gute elektrische Eigenschaften, hohe Zugfestigkeit, kaltflussbeständig (wärmeformstabil). Lieferumfang: Warmschrumpfschlauch mittelwandig als Abschnitte.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSicherheitsdatenblattProduktdatenblatt
