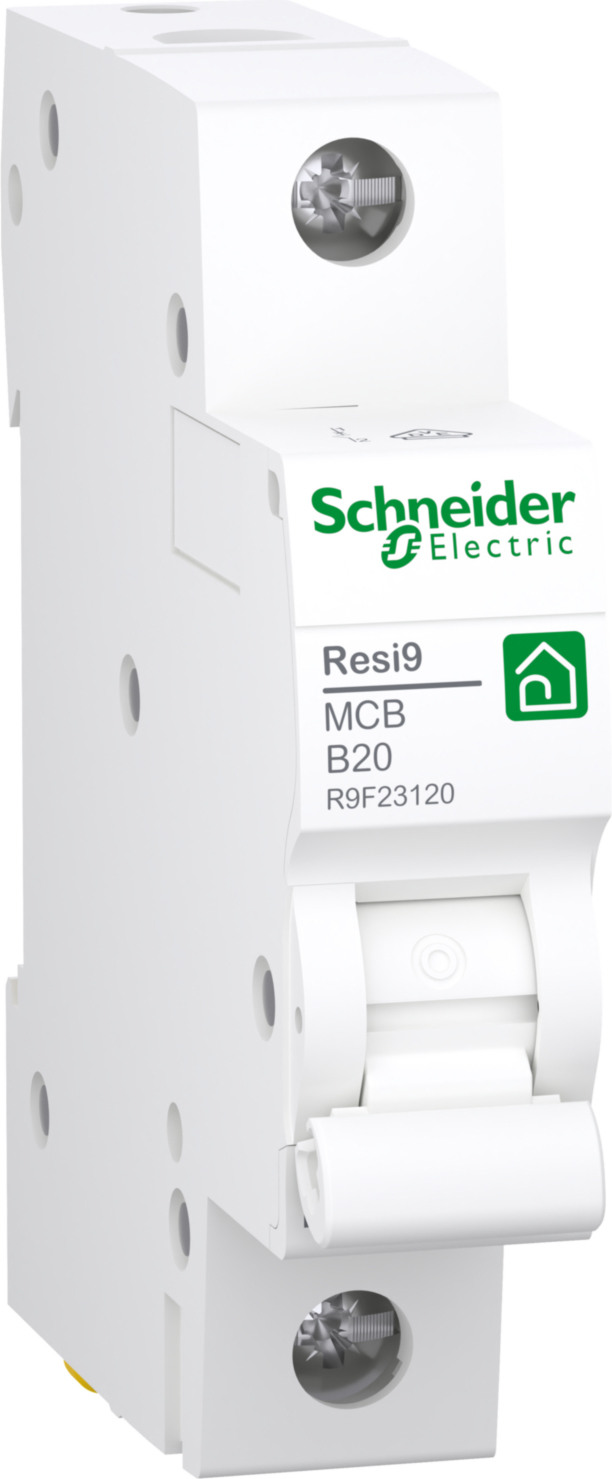

Schneider Electric Leitungsschutzschalter 1P,20A,B R9F23120

Endhalter, Material: PA, Farbe: grau

Installationsetagenklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Installations-Schutzleiterklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 Fußplatte und Abdeckhaube aus Polystyrol, grau Abdeckhaube plombierbar / beschriftbar Kontaktleiste aus Messing, vernickelt Schrauben und Überleger aus Stahl, galvanisch verzinkt blitzstromtragfähig 100 kA (10/350)Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen bis 16 mm² 1 Rundleiter Rd 8-10 1 Flachband bis FL 30 oder Rundleiter Rd 8-10Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Leitungsschutzschalter Resi9 . 1 polig, 16A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

TOPJOB®S-Hauptverteiler-Set FI mit BetätigungsöffnungFür die Hauptverteilung mit zwei FI-Schutzschaltern beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen. Verteilung der FI-Potentiale über 2 N-Sammelschienen 10 x 3 mm Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennschlitten in der Installationsetagenklemme. Bestückung:16 x Installationsetagenklemme NT/L/PE 4 mm² (2003-7641). 2 x Installationsetagenklemme L/L 4 mm² (2003-7642). 2 x Abschluss- und Zwischenplatte (2003-7692). 3 x 2-Leiter-Verteilereinspeiseklemme grau 16 mm² (2016-7601). 1 x 2-Leiter-Verteilereinspeiseklemme blau 16 mm² (2016-7604). 1 x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm² (2016-7607). 1 x Abschluss- und Zwischenplatte (2016-7692). 2 x 1-Leiter-N-Trennklemme blau 16 mm² (2016-7714). 1 x Abschluss- und Zwischenplatte (2016-7792). 1 x Schraubenlose Endklammer 10 mm breit (249-117). 2 x Sammelschienenträger mit Endklammerfunktion (2009-305). 1 x Sammelschiene verzinnt 0,2 m (210-133). 1 x Sammelschienenabdeckung transparent 0,2 m (777-303). 1 x Beschriftungsstreifen weiß 0,5 m (2009-110). 1 x WMB-Beschriftungskarte 1 50 (793-5566). 1 x WMB-Beschriftungskarte L1, L2, L3, N, PE (793-5472). 1 x Faserschreiber (210-110). Blockbreite inkl. Endklammer 20,52 cm

Leitungsschutzschalter Resi9 . 1 polig, 32A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Feste Brücke, Rastermaß: 12 mm, Polzahl: 10, Länge: 8 mm, Farbe: silberfarben

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 32A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Koppelbausteine dienen der sicheren Potentialtrennung zwischen Logik und Last., Anschluss mit Federkraftklemmen (Push-In), zusätzliche Klemmen für Steckbrücke, Prüfkontakte für jede Klemme, sichere Trennung
