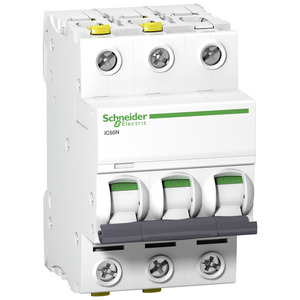

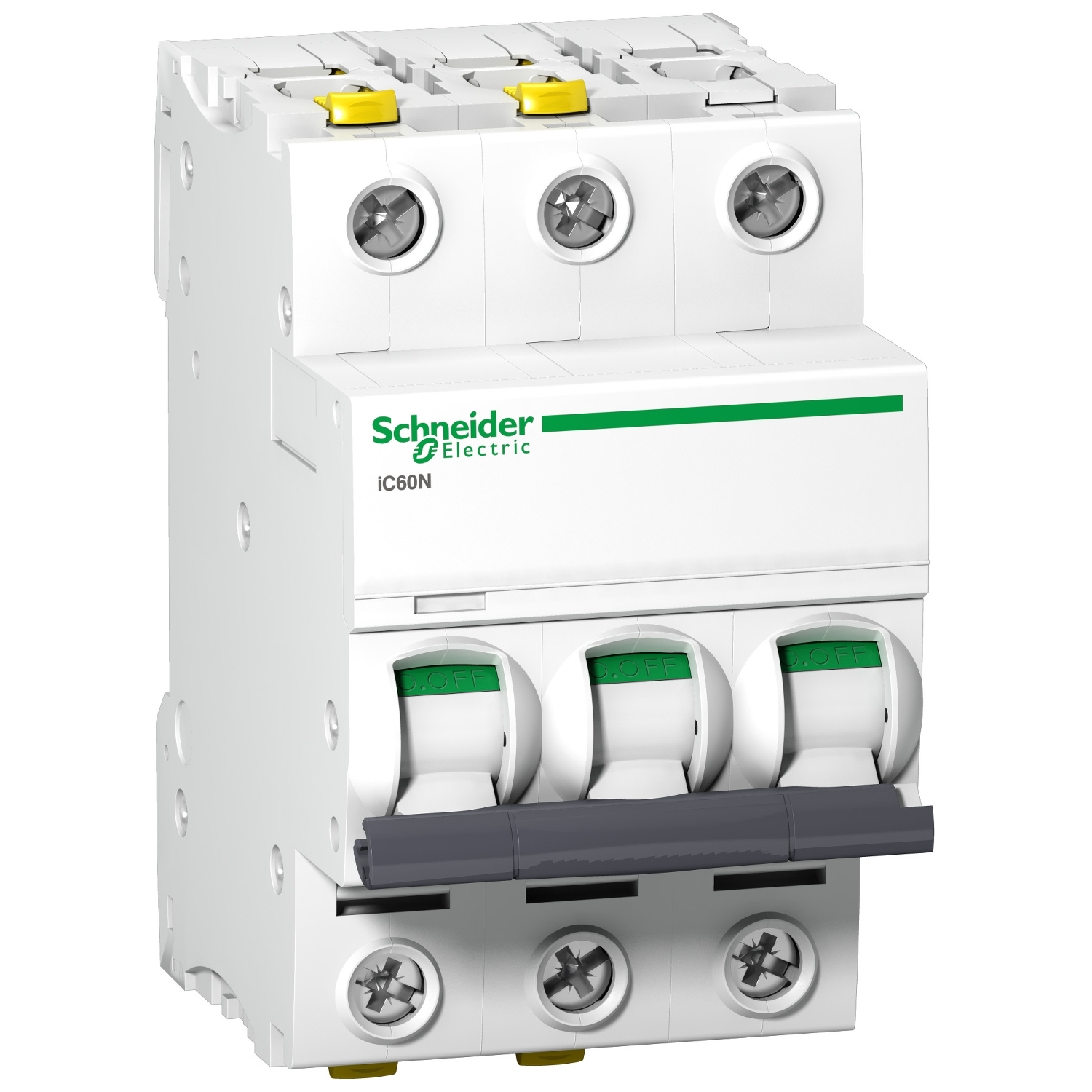

Schneider Electric LS-Schalter 3P 20A B IC60N A9F03320
ggf. Abbildung ähnlich
27,16 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2005808747
Hersteller:
Schneider Electric
Hersteller-Nr.:
A9F03320
EAN:
3606480439933
Hersteller Programm:
Acti 9 iC60;Acti 9 iC60;Acti9
Versandart:
Paket
Hersteller Typ
A9F03320
Produktinformationen "Schneider Electric LS-Schalter 3P 20A B IC60N A9F03320"
Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 20A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Eigenschaften "Schneider Electric LS-Schalter 3P 20A B IC60N A9F03320"
| Anschließbarer Leiterquerschnitt eindrähtig: | 1..25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1..16 mm² |
| Anzahl der abgesicherten Pole: | 3 |
| Auslösecharakteristik: | B |
| Bemessungsisolationsspannung Ui: | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10 kA |
| Bemessungsspannung: | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 6 kV |
| Bemessungsstrom: | 20 A |
| Breite in Teilungseinheiten: | 3 |
| EAN: | 3606480439933 |
| Einbautiefe: | 44,5 mm |
| Energiebegrenzungsklasse: | 3 |
| Explosionsgeschützt: | nein |
| Frequenz: | 50..60 Hz |
| Herstellerartikelnummer: | A9F03320 |
| Herstellerprogramm: | Acti9, Acti 9 iC60;Acti 9 iC60;Acti9 |
| Markenname: | Schneider Electric |
| Mitschaltender Neutralleiter: | nein |
| Polzahl (gesamt): | 3 |
| Schutzart (IP): | IP20 |
| Spannungsart: | AC/DC |
| Umgebungstemperatur während des Betriebs: | -35..70 °C |
| Unterputzmontage: | nein |
| Ursprungsland: | BG |
| Verlustleistung: | 2,4 W |
| Verschmutzungsgrad: | 3 |
| Zolltarifnummer: | 85362010 |
| Zusatzeinrichtungen möglich: | ja |
| Überspannungskategorie: | 4 |
