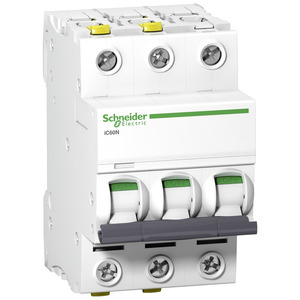

Schneider Electric LS-Schalter 3P 16A B IC60N A9F03316

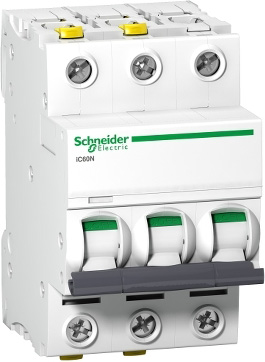

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 10A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

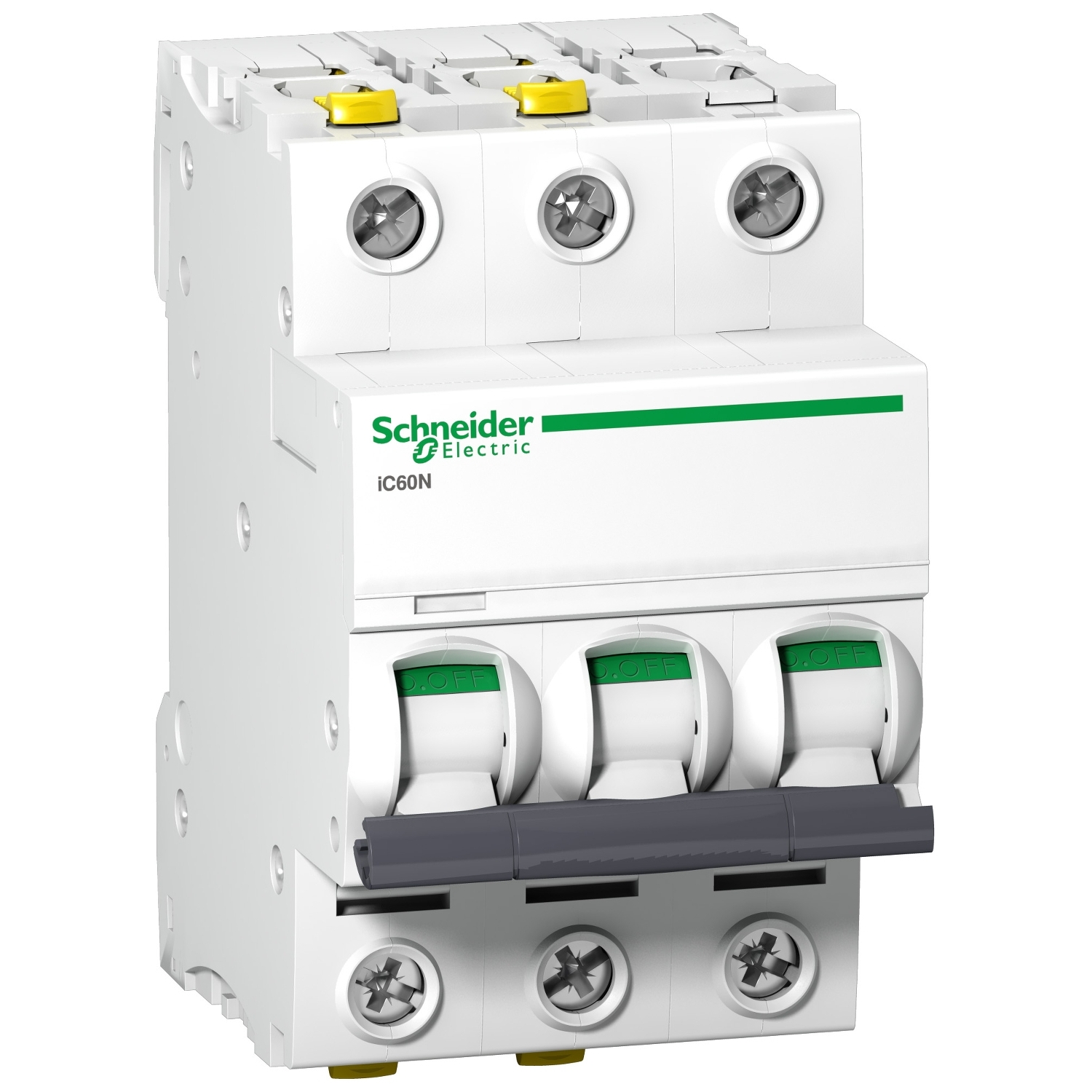

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 20A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 25A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 32A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

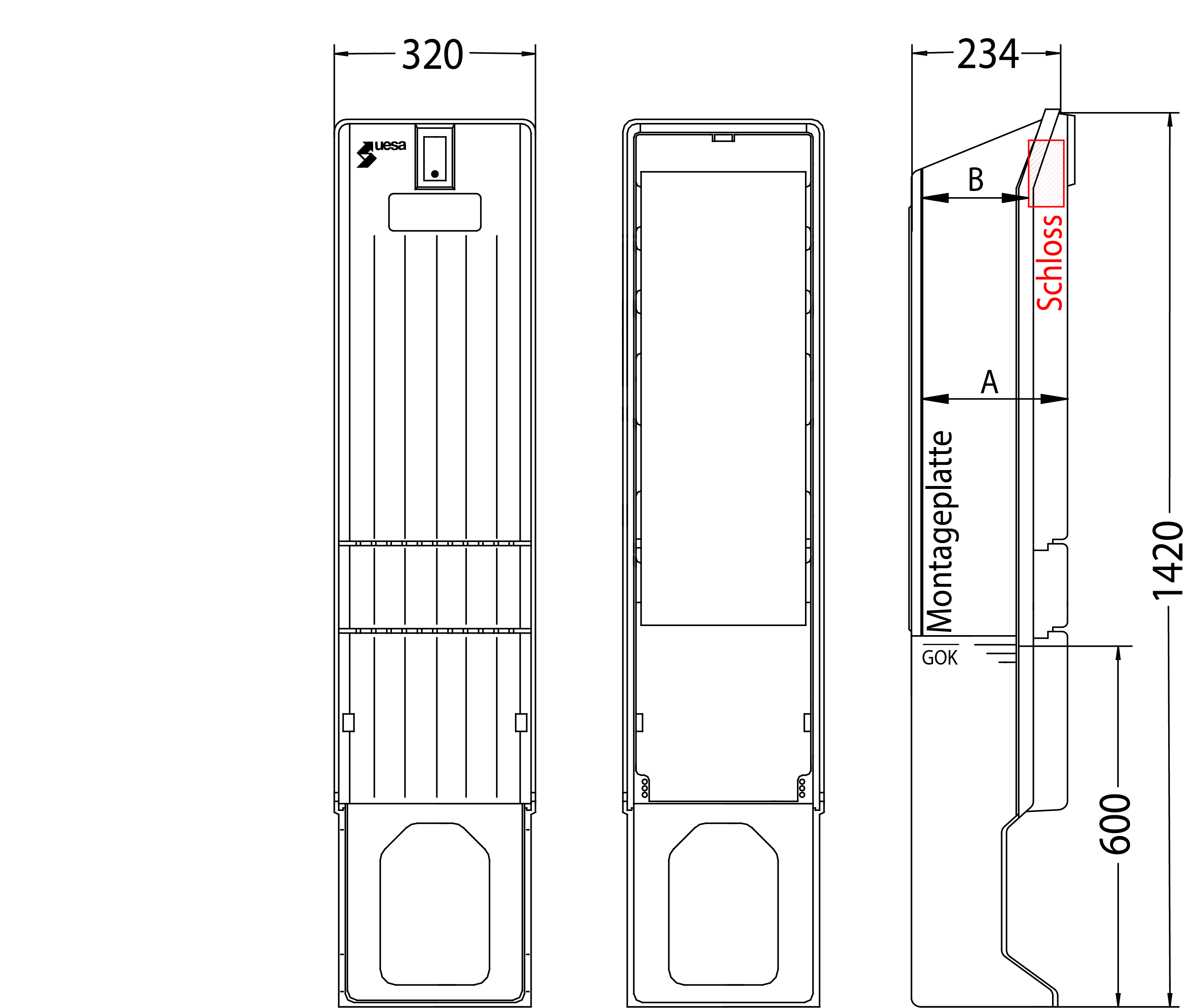

A010-M-1420, Verteilersäule für Freiluftaufstellung mit Sockel, Stecktür mit profilierter Oberfläche, Kabelabfangschiene, Riegelschloss und plombierbares Schlüsselschild für Profilhalbzylinder, eine Montageplatte aus PVC (5 mm) H/B: 600x278 mm, Abmessungen H/B/T (mm): 1420/320/234, Eingrabtiefe: 600 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Potentialausgleichsschiene für den Potentialausgleich. Ausführung MS, Abdeckhaube aus Kunststoff grau.Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattMontageanleitungMaßzeichnung

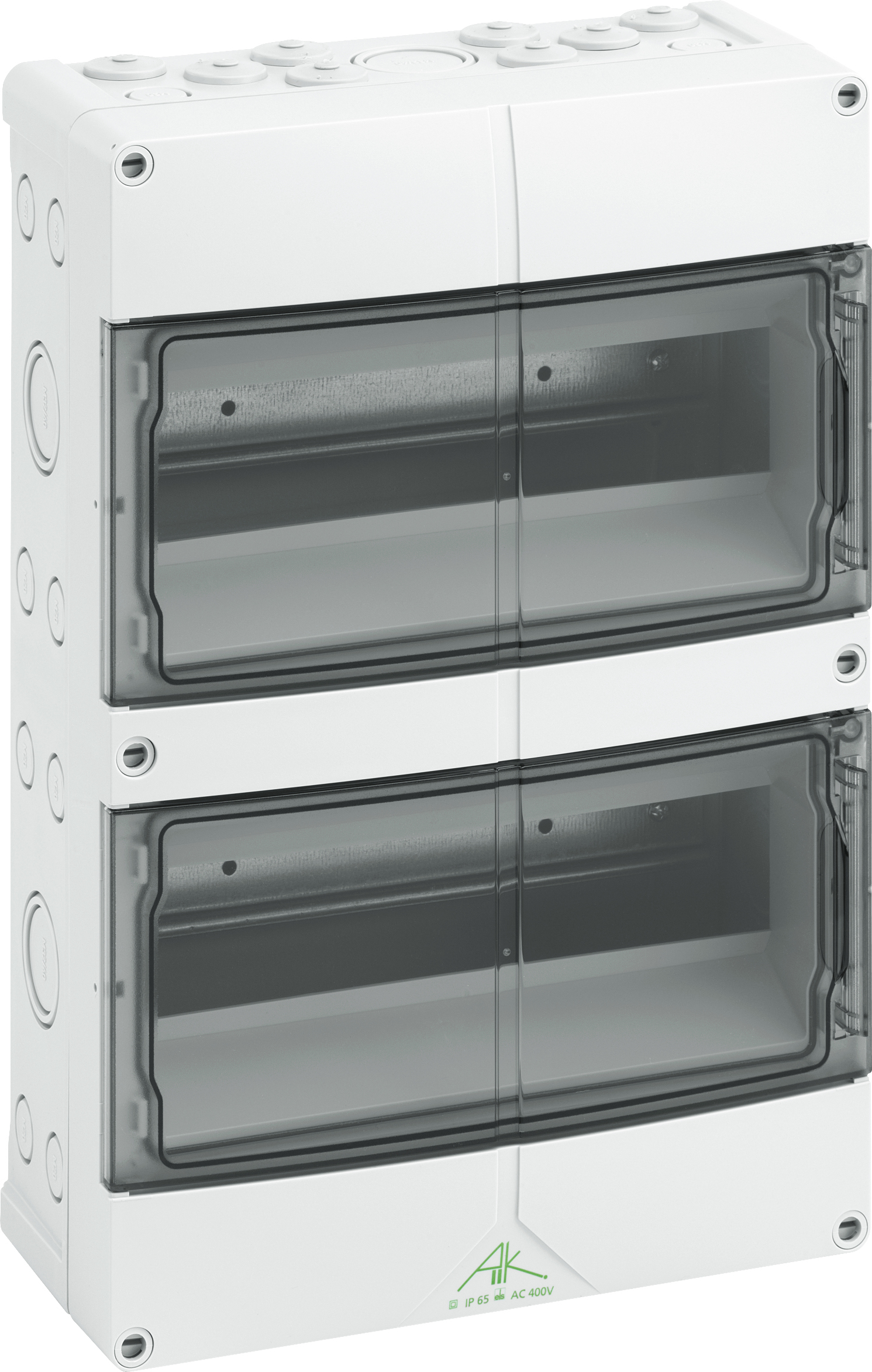

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

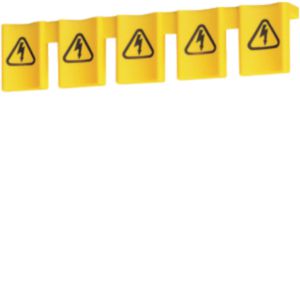

Berührungsschutzabdeckung
