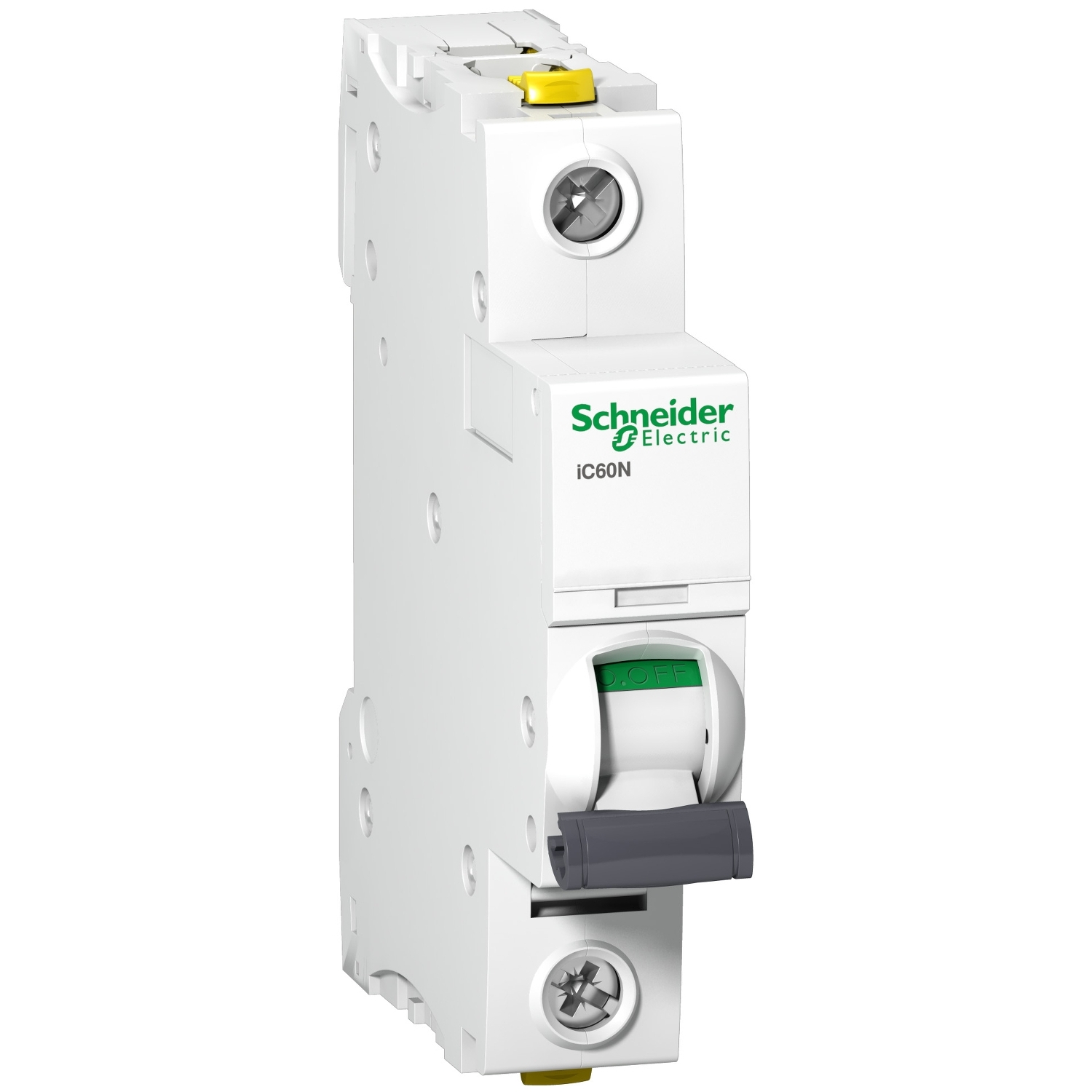

Schneider Electric LS-Schalter 1P 1A B IC60N A9F03101

Schneider Electric

ggf. Abbildung ähnlich

13,67 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller

Produktnummer: 2005808717

Hersteller: Schneider Electric

Hersteller-Nr.: A9F03101

EAN: 3606480439636

Hersteller Programm: Acti 9 iC60;Acti 9 iC60;Acti9;Acti9 iC60;Acti9 iC60

Versandart: Paket

Hersteller Typ A9F03101

Produktinformationen "Schneider Electric LS-Schalter 1P 1A B IC60N A9F03101"

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Eigenschaften "Schneider Electric LS-Schalter 1P 1A B IC60N A9F03101"

Anschließbarer Leiterquerschnitt eindrähtig:	1..25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:	1..16 mm²
Anzahl der abgesicherten Pole:	1
Auslösecharakteristik:	B
Bemessungsisolationsspannung Ui:	500 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	50 kA
Bemessungsspannung:	230 V
Bemessungsstoßspannungsfestigkeit Uimp:	6 kV
Bemessungsstrom:	1 A
Breite in Teilungseinheiten:	1
EAN:	3606480439636
Einbautiefe:	44,5 mm
Energiebegrenzungsklasse:	3
Explosionsgeschützt:	nein
Frequenz:	50..60 Hz
Herstellerartikelnummer:	A9F03101
Herstellerprogramm:	Acti9, Acti 9 iC60;Acti 9 iC60;Acti9, Acti 9 iC60;Acti 9 iC60;Acti9;Acti9 iC60
Markenname:	Schneider Electric
Mitschaltender Neutralleiter:	nein
Polzahl (gesamt):	1
Schutzart (IP):	IP20
Spannungsart:	AC/DC
Umgebungstemperatur während des Betriebs:	-35..70 °C
Unterputzmontage:	nein
Ursprungsland:	BG
Verlustleistung:	2,3 W
Verschmutzungsgrad:	3
Zolltarifnummer:	85362010
Zusatzeinrichtungen möglich:	ja
Überspannungskategorie:	4
