Schneider Electric FI-Schalter 4P 63A 30mA Typ A A9Z21463

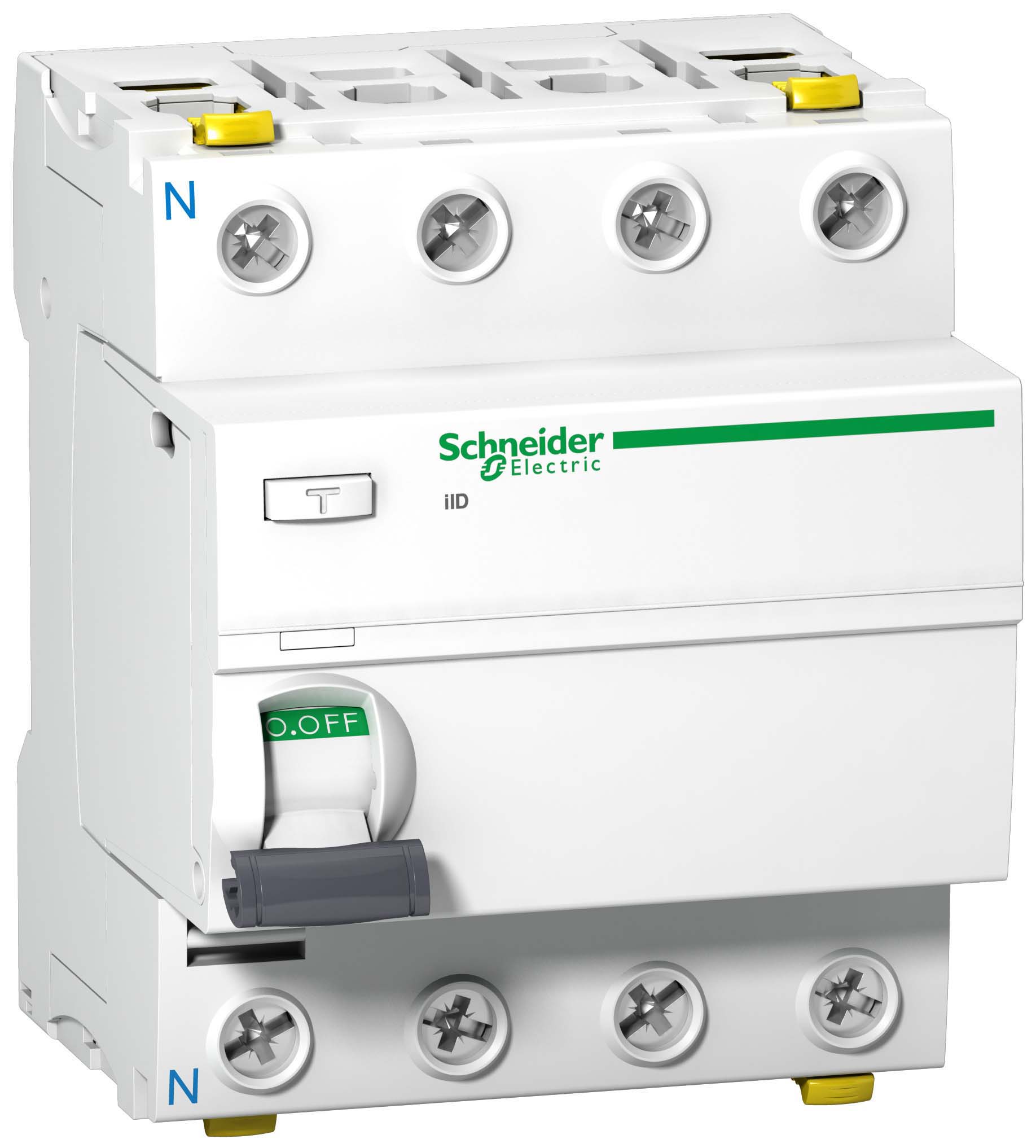

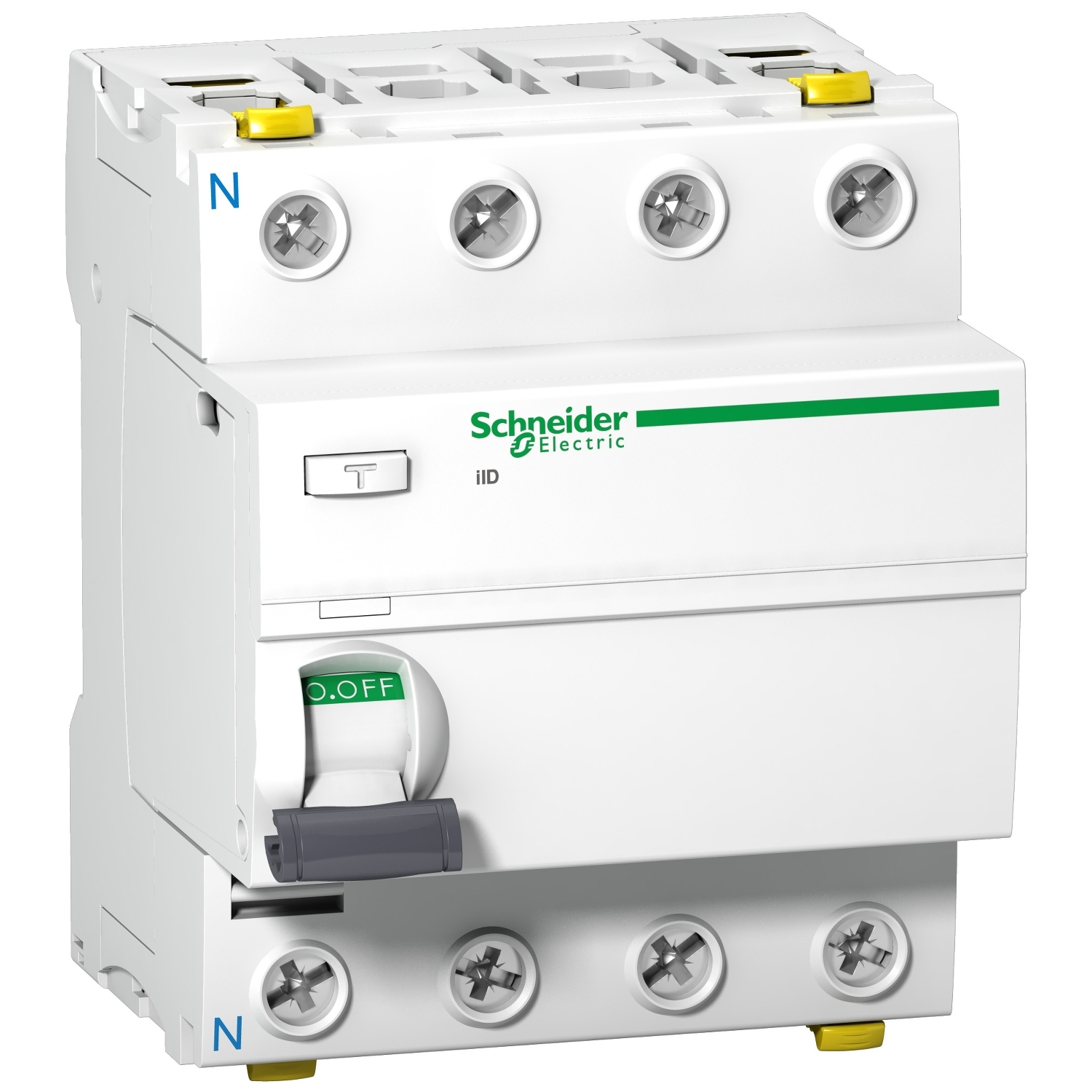

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 25A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 63A, Erdschlussempfindlichkeit 300mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Resi9 . 1 polig, 16A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Resi9 . 1 polig, 10A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Resi9 . 1 polig, 20A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Überspannungsableiter Acti 9 iPRD40. 1-polig+N, Imax 40kA. Steckbare Schutzmodule, Typ 2.

SZ Verschluss-Einsatz, Ausführung A, Zink-Druckguss, Daimler-Einsatz, L: 27 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 50 mm², Querschnitt: 16 mm² - 70 mm², Montageart: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, Farbe: schwarz/gelb

Anreihbare Leiterplattenklemme 2,5 mm² Rastermaß 5/5,08 mm 1-polig CAGE CLAMP® Brückungsmöglichkeit grauLeiterplattenklemme Serie 236 mit CAGE CLAMP®Die Leiterplattenklemme hat die Artikelnummer 236-401 und ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (7,2 x 17 x 14) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.

Hochstromklemme, Nennspannung: 1000 V, Nennstrom: 309 A, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 150 mm², Querschnitt: 35 mm² - 150 mm², Montageart: NS 35/15, NS 32, Farbe: schwarz/gelb

Nach VDE 0250. Zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen, sowie im Mauerwerk und im Beton, ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Auch für die Verwendung im Freien geeignet, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde. Aderfarbcode nach VDE 0293. Max. Betriebstemperatur 70 °C.

1 Schließer 16A/250V AC. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Maximale kapazitive Last 240µF nach Gleichrichter (z.B. Energiesparlampen und EVGs) bzw. 120µF direkt am Netz (z.B. parallelkompensierte Leuchtstofflampen). Begrenzungswiderstand 12?, Begrenzungsdauer ca. 15ms. Der Einschaltstromimpuls von Energiesparlampen, Leuchtstofflampen und Kompakt-Leuchtstofflampen wird durch kurzzeitiges (ca. 15ms) Zuschalten von Hochlastwiderständen (12?) auf 20A begrenzt. Das Strombegrenzungsrelais wird dem zu schützenden Relaiskontakt eines Schaltgerätes nachgeschaltet. Dauerlast max. 1200W, maximale Schalthäufigkeit 600/h. Erklärung zur kapazitiven Lastangabe: Die Angabe der maximalen kapazitiven Last direkt am Netz muss z.B. bei parallelkompensierten Leuchtstofflampen bzw. konventionellen Vorschaltgeräten beachtet werden. Hierbei entscheidet der parallel zum Netz liegende Kondensator pro Leuchtmittel über die korrekte Dimensionierung. Die Angabe der maximalen kapazitiven Last nach Gleichrichter muss z.B. bei Leuchtstofflampen mit EVG und Energiesparlampen beachtet werden. Es kann mit einer Ersatzkapazität von ca. 10µF pro Leuchtmittel gerechnet werden.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
