Schneider Electric FI-Schalter 2P 25A 30mA Typ A A9Z21225

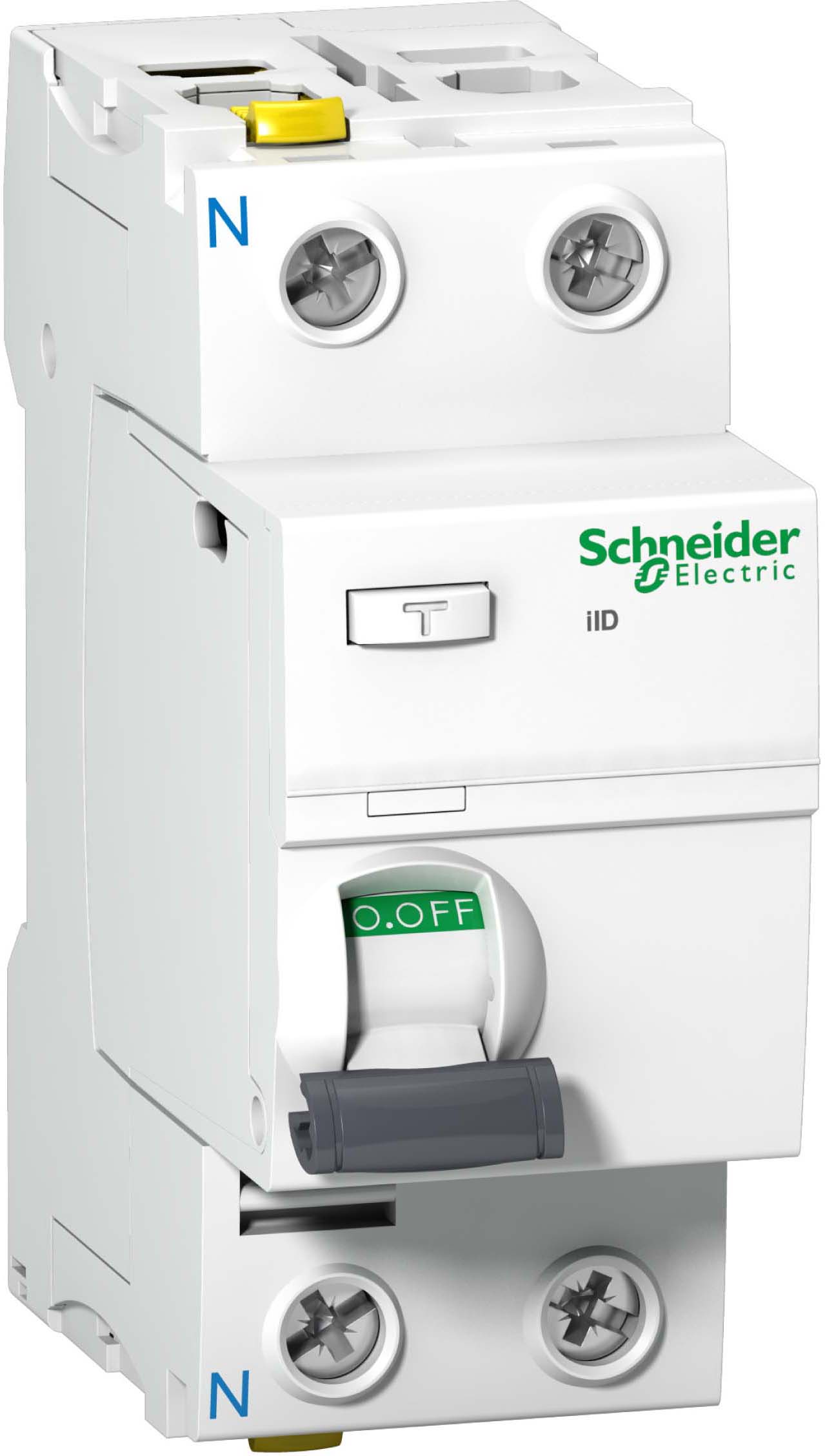

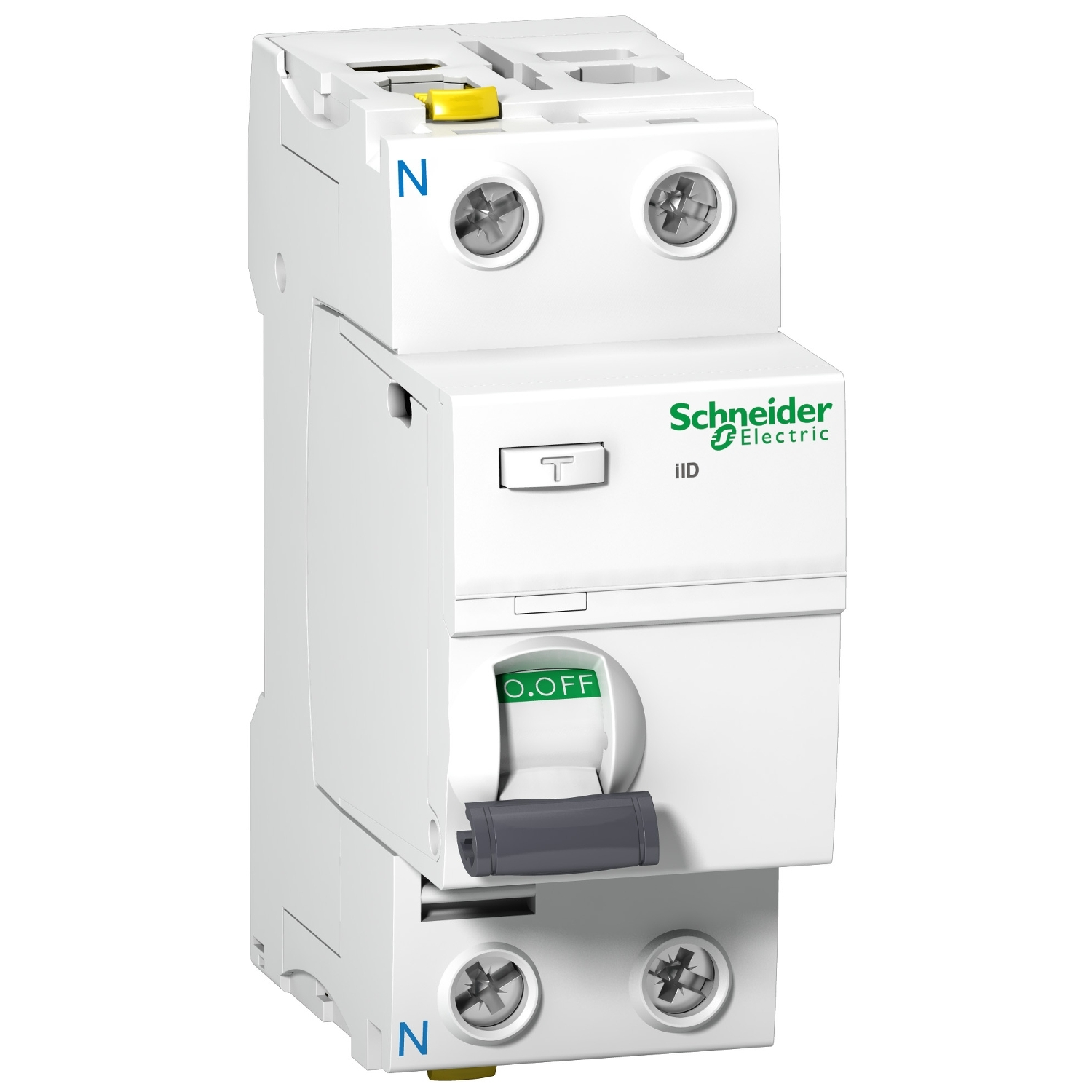

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Schraubenlose Endklammer; 6 mm breit; für Tragschiene 35 x 15 und 35 x 7,5; grau

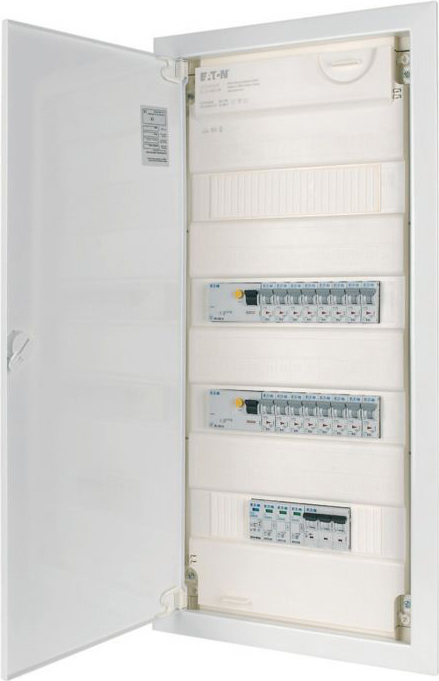

Bestückter vorverdrahteter und geprüfter Kleinverteiler KLV, mit 1x PXL Leistungsschalter 40 A; 1x SPCT2 TVSS; 2x PXF Fehlerstromschutzschalter; 16x PLI Leitungsschutzschalter (MCB) 16 A; durchgängige Steckklemmtechnik für alle Abgangsstromkreise; Schutzklasse II, Frontabdeckung plombierbar; Türdrehriegel optional austauschbar durch Sicherheitsschließung; umfangreiches Zubehörsortiment; Libelle 3D-Putzausgleich für schnelle und saubere Montage; inklusive Maueranker Normen: Kombination gemäß IEC/EN 60670-24, Gehäuse entsprechend DIN 43871, IEC/EN 62208, EN61439-3.

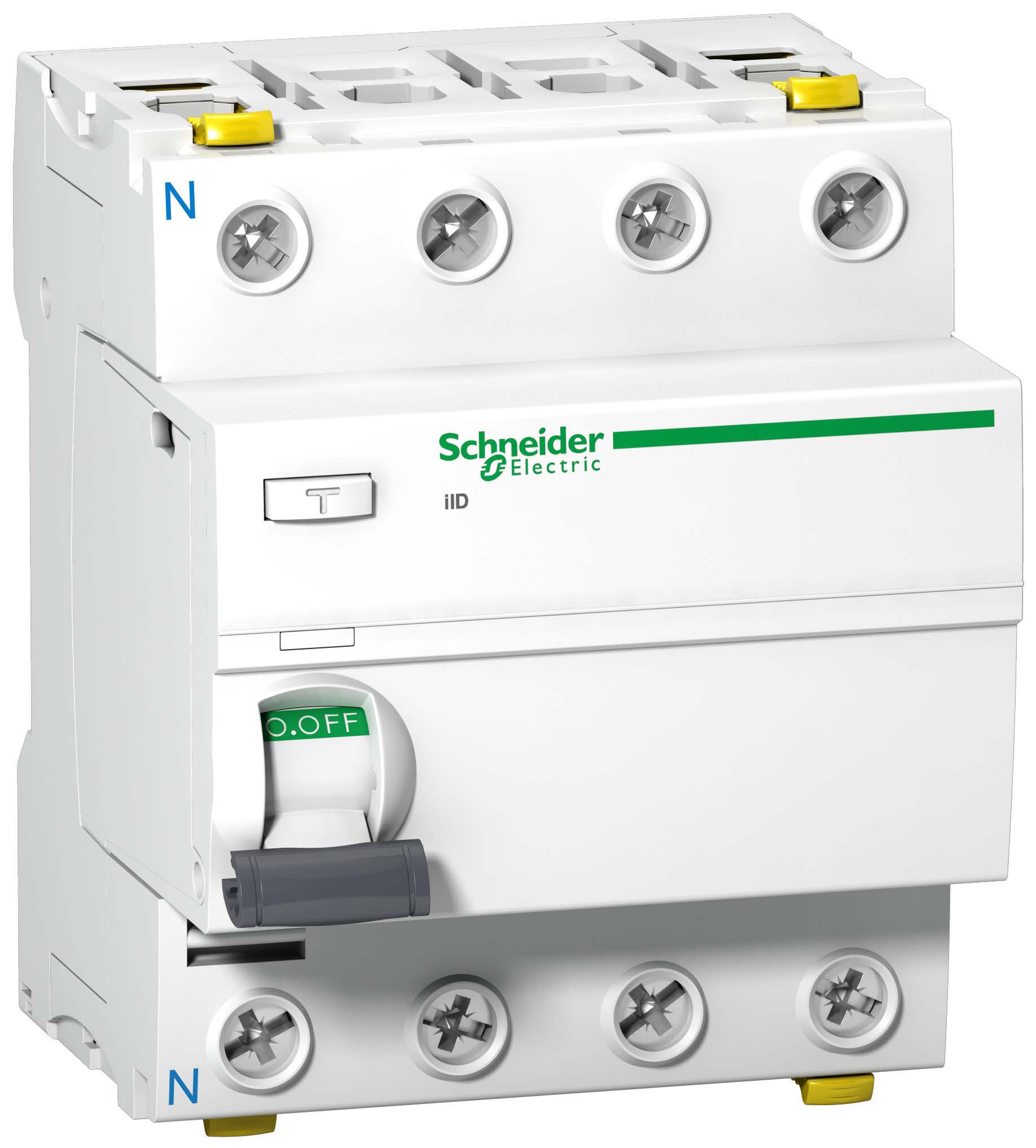

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 25A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 36 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Ohne PE- und N-Klemmen. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Tür und plombierbarer Türverschluss mit Handbetätigung.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 10A, B-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 84 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Ohne PE- und N-Klemmen. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparenter Deckel, Deckelverschlüsse für Handbetätigung. Mit herausnehmbarem Traggerüst und Erdungsanschluss. Kabeleinführung nur über Anbauflansche möglich.

LED-Element, Befestigung: Frontbefestigung, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsspannung: Ue= 85 - 264 V AC, 50/60 Hz V, Bemessungsbetriebsstrom: Ie= 5 - 15 mA, Leistungsaufnahme: Pmax.= 0,33 W, bei 230 V, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Normen und Bestimmungen: IEC 60947-5-1

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

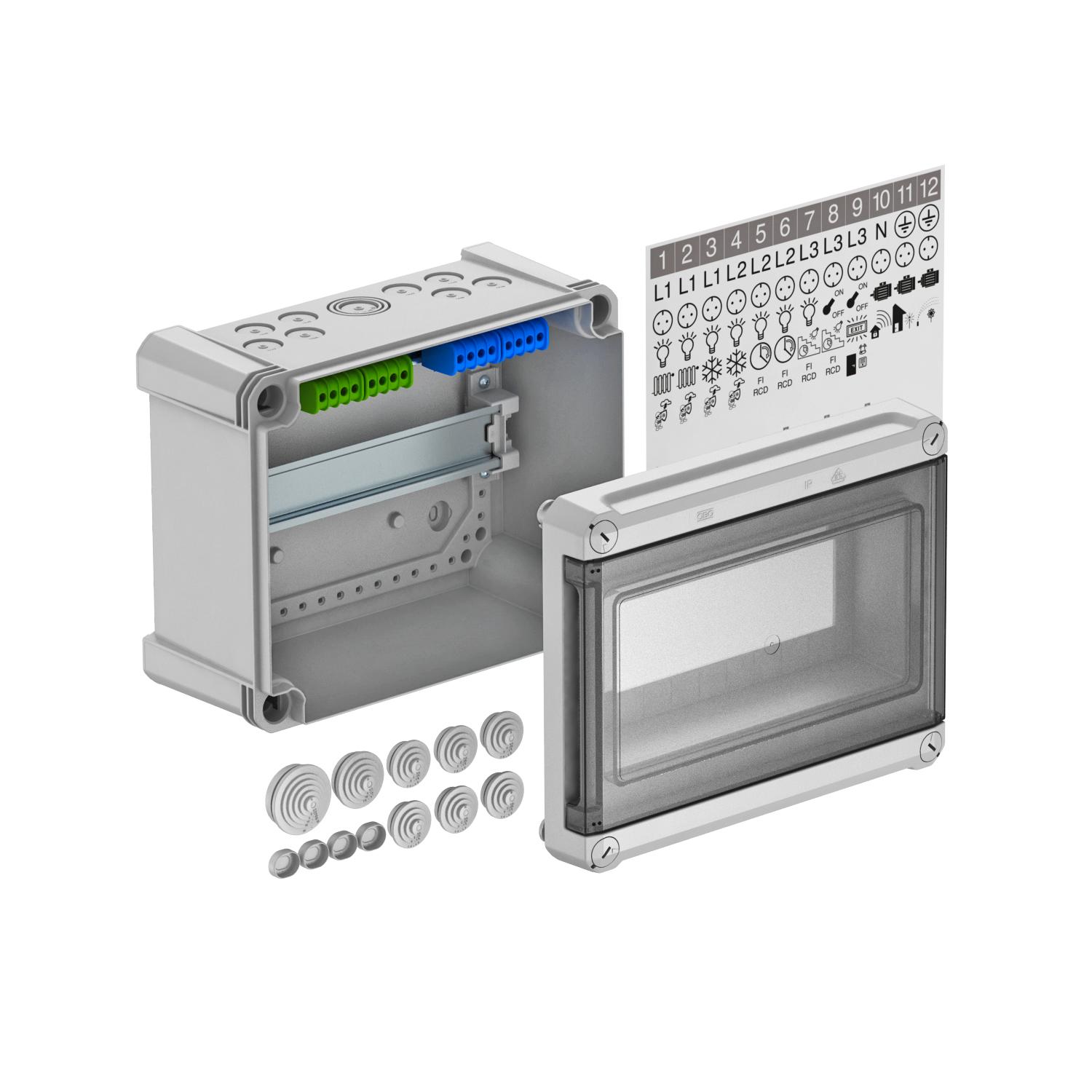

Kabelabzweigkasten aus hochwertigem Thermoplast. Für Aufputz-Anwendungen in Gebäuden oder die geschützte Installation im Freien. Mit Außenlaschen zur Befestigung und Deckelbefestigung über Schnellverschlüsse. Mit innovativer Klemmentechnik bis 16 mm², 5-polig. Kabeleinführung über metrische Vorprägungen in Gehäusewänden und Boden. Beigefügte Einsteckstutzen in Schutzart IP 55.
