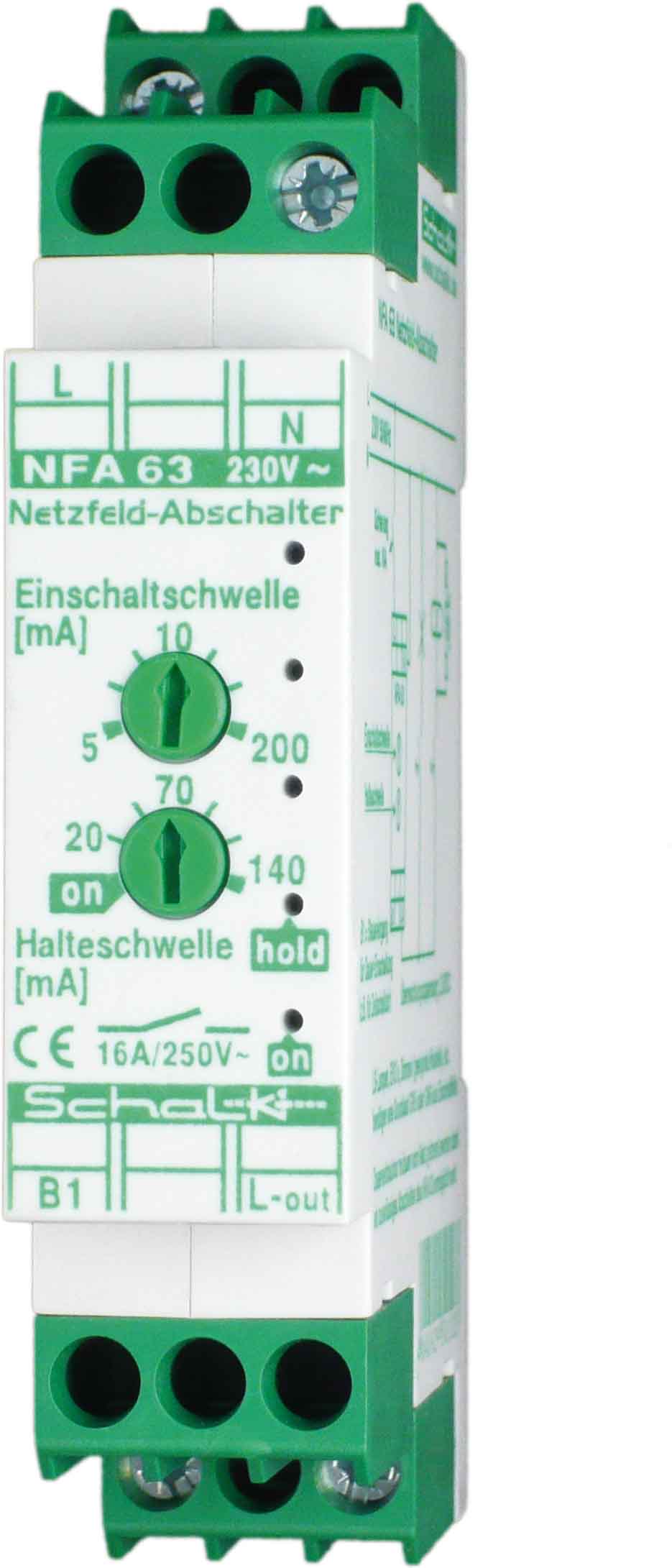

Schalk Netzfeld-Abschaltautomat NFA 63

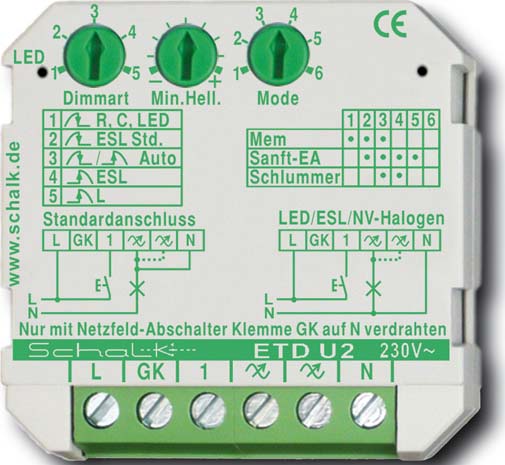

Mit dem elektronischen Universal Tastdimmern ETD U2 (UP-Variante) lassen sich verschiedenste Leuchtmittel (LED-, Energiespar-, Glühlampen, NV-Halogenlampen mit Tronic- oder gewickelten Trafos, HV-Halogenlampen) dimmen. Neben einer automatischen Erkennung für gewickelte Trafos (Dimmart 'Auto') lässt sich bei Bedarf die Dimmart auch manuell auf Phasenan- oder Phasenabschnitt einstellen (evtl. notwendig bei Leuchtmitteln mit elektronischen Vorschaltgeräten). Eine spezielle ESL-Dimmart erzeugt zusätzlich eine Zünd- und Aufwärmphase für Kompaktleuchtstofflampen ('Energiesparlampen'). Durch die kompakten Gehäusemaße lässt sich der ETD U2 direkt in die Installationsdosen hinter einen Taster eines beliebigen Schalterprogramms einbauen, und eignet sich somit gleichermaßen für Neuinstallationen sowie als wartungsfreier Ersatz für vorhandene (defekte) Dreh- oder Tastdimmer. Durch integrierte Grundlast für Betrieb an Netzfeld-Abschalter geeignet. Auch als funktionsgleiche REB-Variante ETD 2E erhältlich, Maße: 43x43x18,5mm, 230V AC, 0-500WUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

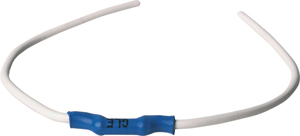

Eine Grundlast wird verwendet, wenn Verbraucher aufgrund ihrer Kapazität nicht erkannt werden können, jedoch das Zuschalten der Netzspannung bewirken sollen. Grundlasten müssen immer parallel zu dem zugehörigen Verbraucher in Betrieb gehen und mit demselben abgeschaltet werden. Höhere Stand-by-Lasten können das Erkennen einer Grundlast beeinträchtigen oder verhindern. Beispiele hierfür: Leuchtstofflampen, Dimmerschaltungen und elektronische Transformatoren. Grundlastelement GLE PTC in einer kleinen Muffe mit Anschlussleitungen, kann direkt in einem Verbraucher, einer Schalter- oder einer Abzweigdose eingesetzt werden. Es ist nicht in der Lage, den Feldfreischalter ohne zusätzlichen Verbraucher zugeschaltet zu halten.

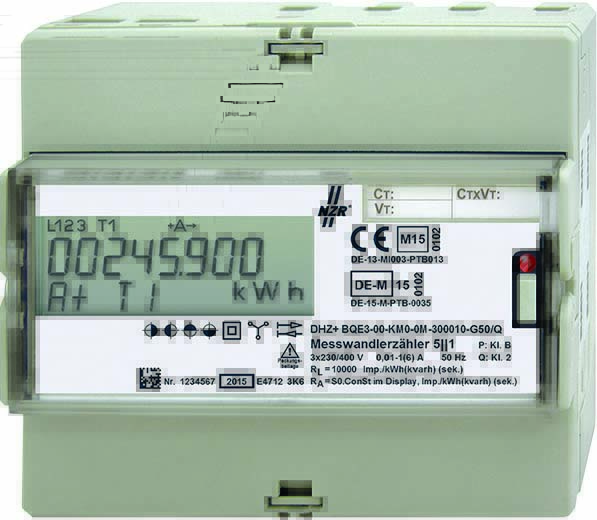

Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit M-BUS + 2xS0-Impulsausgang für Bezug für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Direktmessung, Displayanzeige für: Energiewert, Displaytest, Impulskonstante, Impulslänge, M-Bus Adressen, Baudrate, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, M-BUS Schnittstelle, Montage auf Tragschiene gem. EN 50022 (TS 35). EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective). Achtung! Änderungen der Impulsausgänge ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. M-Bus Schnittstelle EN 13757-2, -3, Adressierung Primäradresse = 0 (über Aufruftaste änderbar), Sekundäradresse = Seriennummer (über Aufruftaste änderbar), Baudraten max. 9.600 Baud (über Aufruftaste änderbar), Datenübertragung, Herstelleridentifikation, Status, Energiezählwerk, Momentanleistung, Medium. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und, Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk.Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 5(80)A für Bezug, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang 2 x OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, M-Bus Schnittstelle gem. DIN EN 13757-2, -3 (300 bis 9600 Baud), Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Ausführung: Einsatzbereich bis ca. 30 m2 pro Ventilator. Vielfältige Erweiterbarkeit des Systems: Anschluss eines Zuluftventilators (z.B. ECA 11 E) möglich um den Luftaustausch zu erhöhen. Vollautomatische, intelligente Kellerentfeuchtung für höchste Ansprüche. Permanenter Abgleich der absoluten Feuchte im Innen- und Außenbereich: Ventilator lüftet eigenständig, wenn die absolute Feuchte im Raum größer ist als außen. Keine Wartung und manuelle Steuerung nötig: 1x installieren und das System arbeitet automatisch. Weitere Ventilatoren ohne eigene Taupunktsteuerung sind bis max. 600 mA direkt an die AKE anschließbar und profitieren von der Intelligenz. Ventilatoren > 600 mA lassen sich mit einem zwischengeschalteten Relais oder Schütz anschließen und so auch größere bzw. mehrere Räume über die AKE entfeuchten. Verdeckte Ansaugung durch Designabdeckung. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten ohne zusätzliche Schalter. Ventilator überwacht die Raumfeuchte. Frostschutzfunktion: Abschalten des Systems bei Innentemperaturen unter 5 °C. Trockenschutzfunktion: Abschalten des Systems bei einer relativen Feuchte kleiner 30 %. Zusätzlicher manueller Betrieb für 20 min. kann über Taster ein- und auch wieder ausgeschaltet werden. Keine zusätzliche Installation vom Schalter zum Gerät notwendig. Zusätzlicher manueller Betrieb mit Schalter möglich. Status- und Funktionsanzeige durch LEDs. Lieferumfang: Ventilator, Außenverschlussklappe, Sensoren, 1 m Verbindungskabel, Farbe verkehrsweiß, ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Schutzklasse II. Frostschutz: Um ein Auskühlen des Raumes zu vermeiden, besitzt der AKE eine Frostschutzfunktion. Hierbei schaltet sich der Ventilator bei Innentemperaturen von weniger als 5 °C automatisch ab. Trockenschutz: Um ein Austrocknen des Raumes zu vermeiden, besitzt der AKE eine Trockenschutzfunktion. Hierbei schaltet sich der Ventilator bei einer relativen Raumfeuchte von kleiner 30 % automatisch ab. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweis: Einfache Installation: AKE 100: Kernlochbohrung 105 mm, bzw. 120 mm bei Einbau mit Zubehör Wandhülse WH 100. AKE 150: Kernlochbohrung 155 mm, bzw. 170 mm bei Einbau mit Wandhülse WH 150. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Aufputzinstallation bei AKE 100 mit Zubehör Distanzrahmen ECA-DR.Artikel: AKE 100, Fördervolumen: 92 m3/h, Drehzahl: 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 8 W, Stand-By-Leistungsaufnahme: 2 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,85 kg, Gewicht mit Verpackung: 1,13 kg, Klappe: keine, Nennweite: 100 mm, Kabellänge: 1 m, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 225 mm, Höhe mit Verpackung: 225 mm, Tiefe mit Verpackung: 200 mm, Wandstärke: max. 0,85 m (falls 1m Kabellänge nicht aussreichend, bitte das Sensorkabel 6m mitbestellen), Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattMontageanleitungProduktdatenblattSchaltbild
